用市售的反射式红外线模块通过外接三极管去控制12V的LED灯，使其能在有人靠近时，LED灯自动点亮。这种红外线模块外形如下图所示。

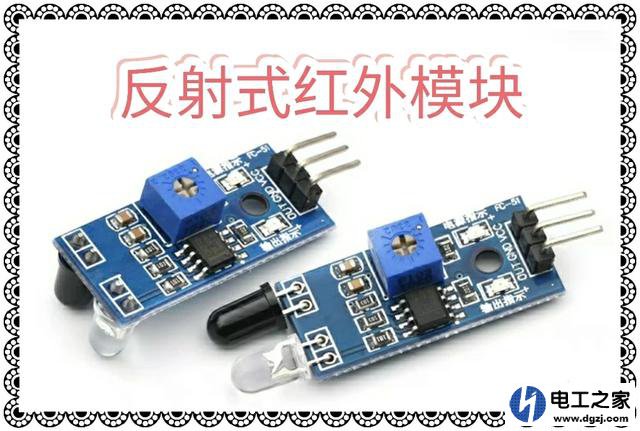

反射式红外线模块。
上图所示的反射式红外线模块由红外发射管和接收管两部分组成。工作时，红外发射管向外发出红外线信号，若模块的前方有物体时，接收管将接收到反射回来的红外线信号，该信号经PCB板上的LM393电压比较器处理后，使其Vout端输出低电平信号（若模块前方没有物体遮挡时，输出为高电平）。

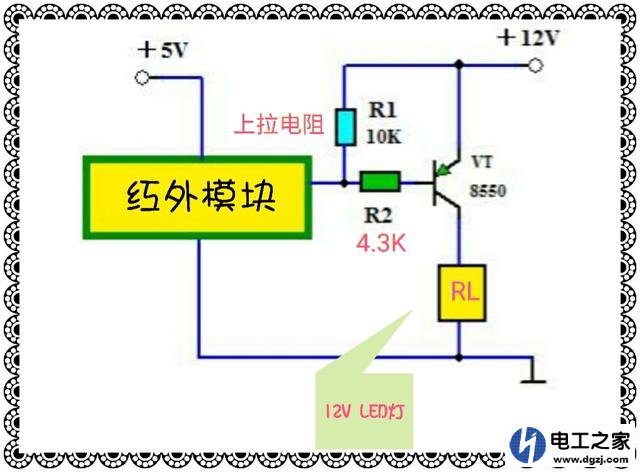

模块外接PNP型三极管驱动电路。
由于这种模块的工作电压一般为5V，若外接三极管驱动LED灯，选用PNP型三极管电路更简单一些，此时只需将模块Vout端与＋5V电源之间所接的10KΩ上拉电阻改接在模块的Vout端与＋12V电源之间即可。这样当模块输出为低电平时，三极管饱和导通，LED灯得电点亮。
实际中，为了使用方便，可以选用78M05（其最大输出电流为500mA）将12V电源转为5V来给红外线模块供电，这样采用一个12V电源即可。
