可控硅调光电路原理图及小功率可控硅的参数

时间:2018-09-04 13:37来源:未知 作者:admin 点击:
可控硅 调光电路原理图及小功率可控硅的参数 下面先介绍可控硅调光台灯电路工作原理,然后介绍两种可控硅调光台灯里常用的小功率可控硅参数。 可控硅调光电路原理图 上图为调光

 可控硅调光电路原理图及小功率可控硅的参数
下面先介绍可控硅调光台灯电路工作原理,然后介绍两种可控硅调光台灯里常用的小功率可控硅参数。

可控硅调光电路原理图及小功率可控硅的参数

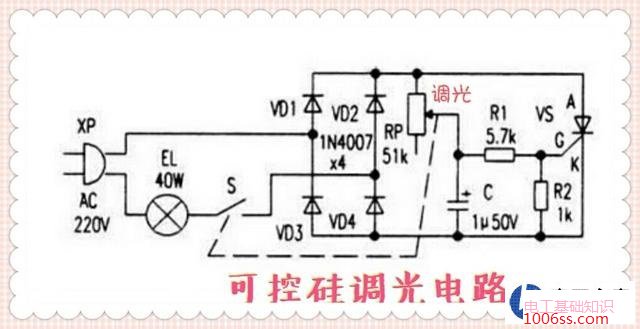

可控硅调光电路原理图
上图为调光台灯常用的简易可控硅调光电路原理图。图中的电阻R1、R2及电容C构成一个触发电路,RP为调光电位器,EL为照明灯泡。VS为小功率单向可控硅。接通电源,交流220V经二极管VD1~VD4桥式整流后给可控硅调光电路供电。调整RP的阻值,即可改变电容C的充放电时间,即改变可控硅的触发角,这样即可调整灯泡EL的亮度。调光电位器RP的阻值越小,灯泡越亮。
可控硅调光电路原理图及小功率可控硅的参数

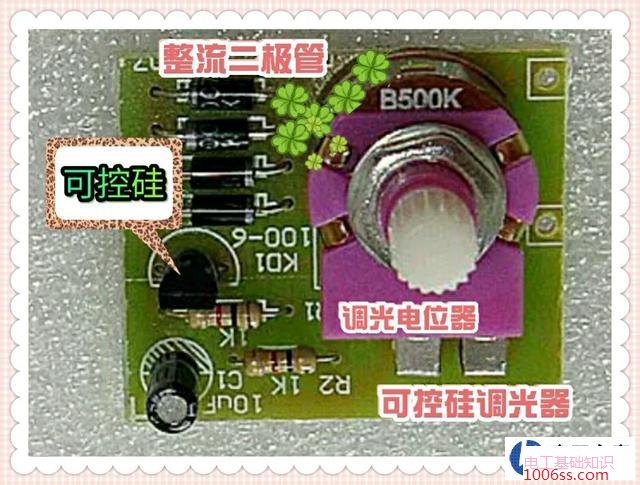

可控硅调光器的电路板。
这种调光器用的可控硅大都为TO-92封装的小功率单向可控硅。若外接的灯泡功率过大(100W以上),很容易烧坏可控硅。对于烧坏的可控硅,若看不清型号,可以使用调光台灯常用的MCR100-6和BT169D单向可控硅代换。
TO-92封装的MCR100-6单向可控硅。
MCR100-6为现在常用的小功率单向可控硅,很多调光台灯及声光控开关里面都是用这种可控硅来控制负载。该可控硅的最大工作电流为1A,耐压值为400V,触发电流只有数十μA。
可控硅调光电路原理图及小功率可控硅的参数

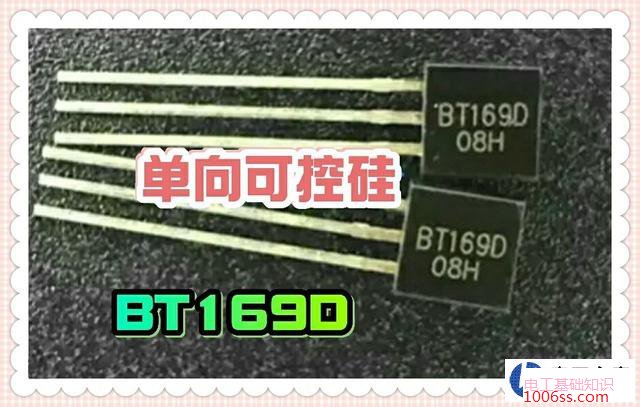

TO-92封装的BT169D单向可控硅。
上图的BT169D也是常用的一款小功率单向可控硅,其工作电流为0.8A,耐压值及触发电流与上述的MCR100-6基本一样。这两种单向可控硅的引脚排列都一样,面对型号,从左到右引脚分别为K、G、A。 (责任编辑:admin)
