射灯电路图中镇流器触发器是什么作用与原理

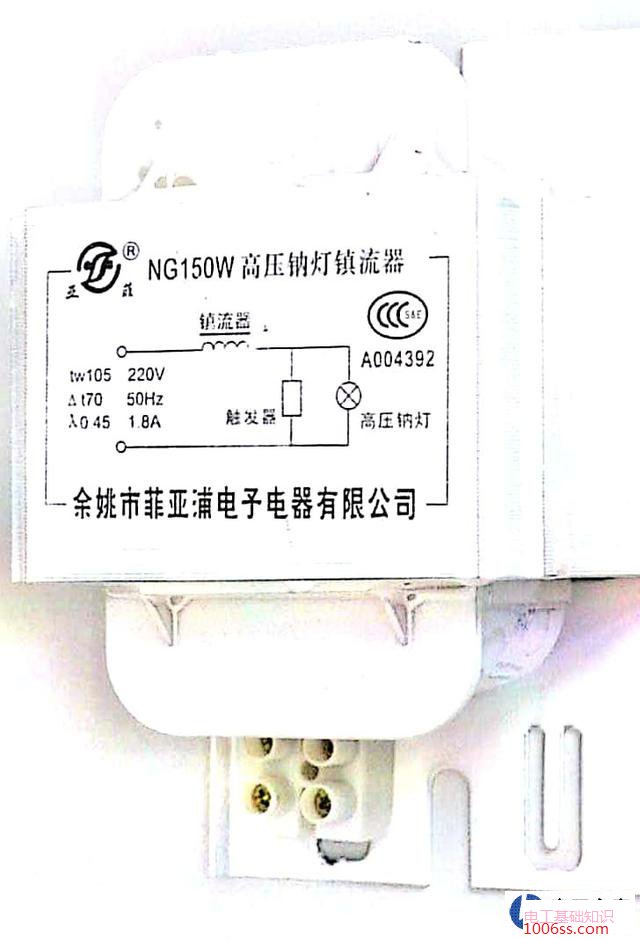

凡属高亮度大功率的特种照明灯具,大都为惰性气体辉光放电之类的灯具。其特点是在高压击穿点亮后其呈现出低阻(负阻特性),如果不限制工作电流的话将会烧毁灯泡,所以在电路中必须增加镇流器来限制工作电流。
射灯电路图中镇流器触发器是什么作用与原理

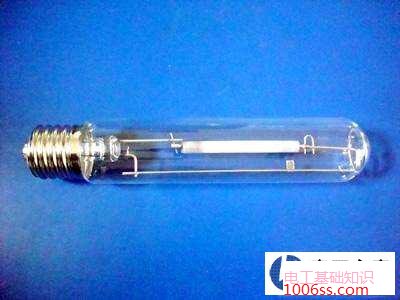

通俗一点来讲,一般都是特高亮度的光源,体积也比常用的大,像高压钠灯、金属卤化物灯。这些灯泡由于结构与工作原理不同,而不能直接使用220V市电的光源,也就是不能使用交流电的光源都要用到镇流器,因为光源本身对电压的稳定性要求很高,交流电波峰的问题导致电压不稳定会很大程度减低光源的使用寿命。
这些光源由于发光原理与普通白炽灯、日光灯不一样,它还需要触发器来产生更高频率、更高电压来击穿惰性气体而发光,简单地说就是220V的电压经镇流器瞬间高压也没法把它点亮,通过触发器接力赛将电压升高而把灯泡点亮,如果不限制电流的话将会烧毁灯泡。 镇流器在灯泡点亮后提供一个受限制的电流给灯具。
触发器的主要作用,是在启动过程中提供瞬间高压加在灯具上,使灯具气体击穿。 由于此类灯具为感性负载,所以用补偿电容来对其进行,提高线路的COSφ。
射灯电路图中镇流器触发器是什么作用与原理
触发器的工作原理是把触发器产生的高频高压加在电极二端并在二极之间产生高频击穿,使灯管内的惰性气体或金属卤化物电离放电,同时击穿灯管的高频电流加热电极,使电极的表面发热,产生热电子的发射。如果高频电流足够大的话,就可以点燃灯管。气体放电灯点亮后,触发器就停止工作。
