信号的线性放大电路

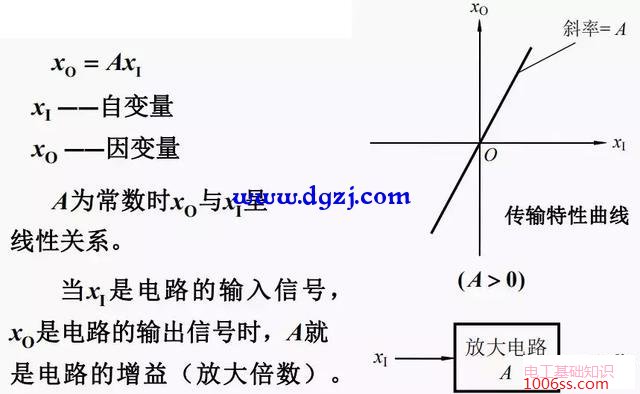

1.抽象层面的理解

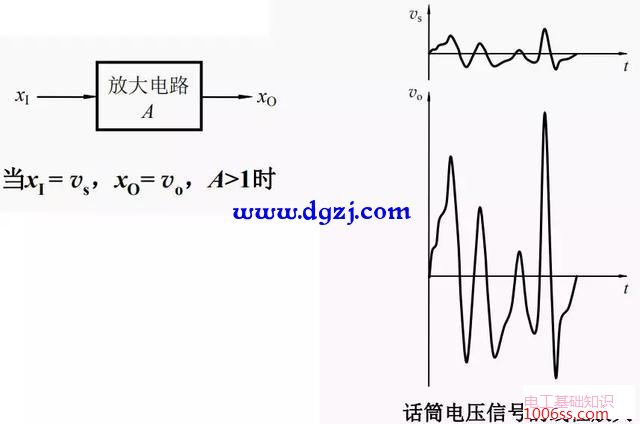

线性放大的特点表现为任何一点的电压幅值被放大的程度完全相同，也反映了输入对输出的控制 。
2.实现线性放大的条件
放大后输出能量大于输入能量就要求：
放大电路需要能量供给
|A|>1，且保持常数

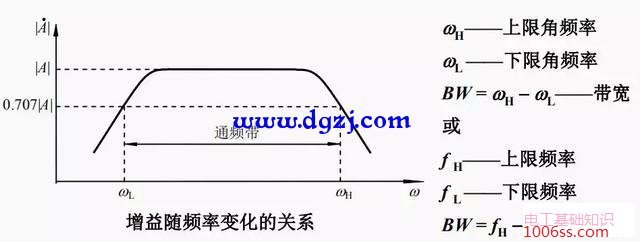

实际上，只有在一定的幅值范围和一定的频率范围内，放大电路的A才能基本保持常数。

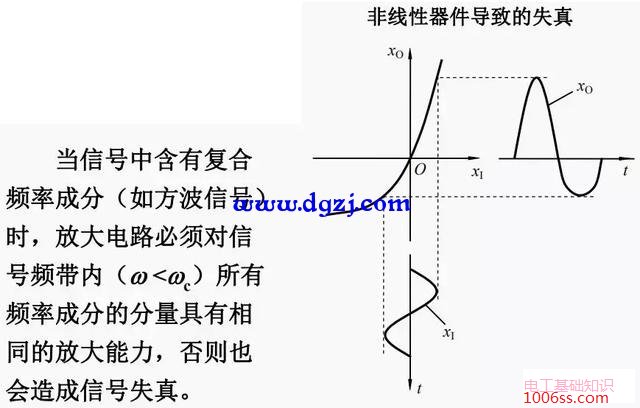

非线性失真
用非线性失真系数来衡量放大电路的非线性失真程度：

Xo1是输出信号基波分量的有效值，Xok是各高次谐波分量的有效值，k为正整数

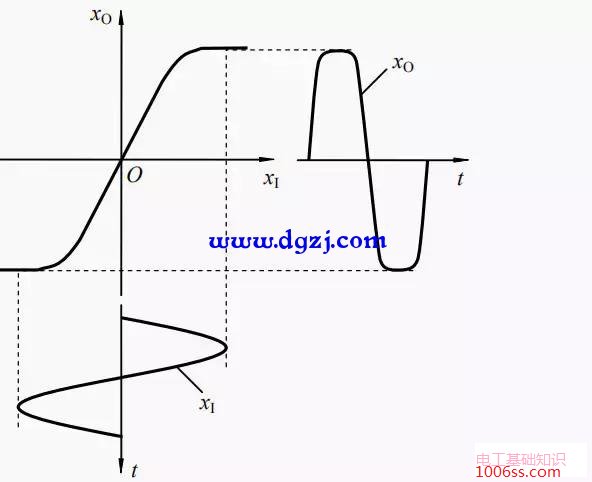

放大电路输出幅值有限导致的非线性失真


频率失真（线性失真）

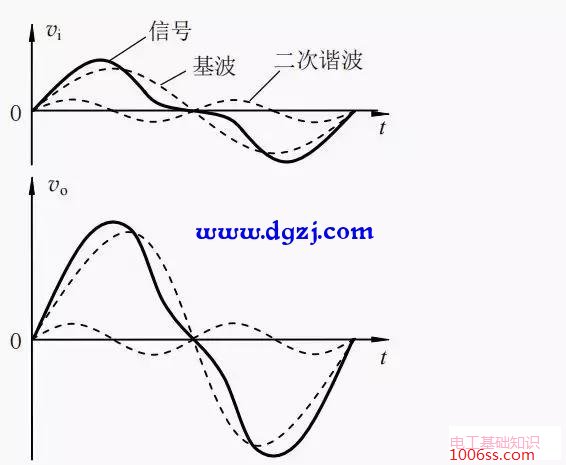

当放大基波幅值的倍数大于放大二次谐波的倍数时，复合波形出现失真。
幅度失真：
放大电路对信号中不同频率分量的放大倍数不同而产生的失真。

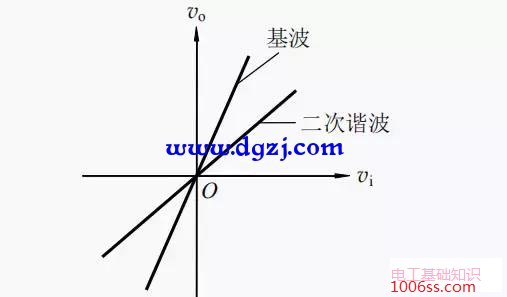

此时的传输特性曲线

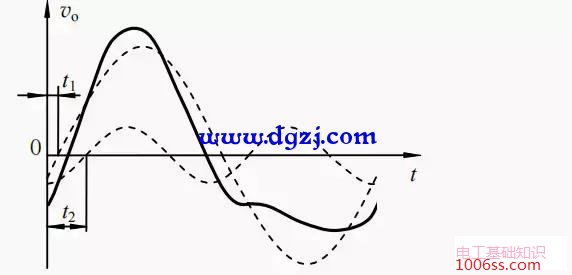

如果基波分量和二次谐波分量经放大电路产生不同的时延，则复合波形出现失真。
相位失真：
放大电路对信号中不同频率分量产生的时延不同而出现的失真

幅度失真和相位失真通常都是同时发生的，它们统称为频率失真，也称为线性失真。
频率失真与非线性失真的本质差别是，频率失真不会产生输入信号中没有的、新的频率分量，非线性失真则不然

信号的线性放大小结：
● 线性放大是指信号经过放大电路后，任何一点的幅值都是按照相同的比例
变化，即放大电路输出的信号，除了幅值增大外，应是输入信号的重现。输出波形的任何变形，都意味着产生了失真。实现信号线性放大的条件是：在输入信号幅值范围内，放大电路增益 A 是常数；在输入信号频带范围内，放大电路增益 A保持不变，时延相同，即放大电路的带宽要与信号的频带相匹配。
● 放大作用实质上是一种控制作用，体现了放大电路的输入对输出的控制。
