四色环和五色环的表示方法及识别图解

时间:2018-07-04 15:21来源:未知 作者:admin 点击:
四色环和五色环两种表示方法: 1)四色环 电阻 :前二环代表有效数字,第三环代表倍率,用10的n次方表示,色环电阻的规则是最后一圈代表误差。 2)五色环电阻:前三环是代表有效

四色环和五色环两种表示方法:
1)四色环电阻:前二环代表有效数字,第三环代表倍率,用10的n次方表示,色环电阻的规则是最后一圈代表误差。
2)五色环电阻:前三环是代表有效数字,第四环代表倍率,同样用10的n次方表示,色环电阻的规则是最后一圈代表误差。
详见表1和表2:
四色环和五色环的表示方法及识别图解

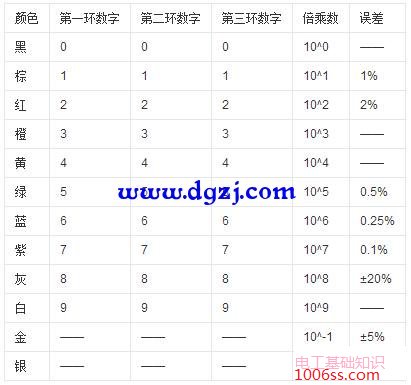

表1 四色环电阻的表示方法
四色环和五色环的表示方法及识别图解

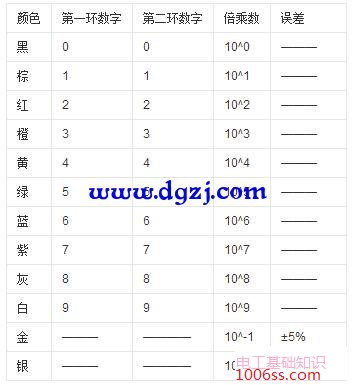

表2 五色环电阻的表示方法
下面为大家举两个例子:
如图1所示,是一个四色环电阻,它的第一环为棕色(代表1)、第二环为红色(代表2)、第三环为橙色(代表10的3次方)、第四环为金色(代表±5%),那么这个电阻的阻值应该是12x1000=12000Ω=12kΩ,阻值的误差范围为±5%。
四色环和五色环的表示方法及识别图解
图1 四色环电阻
如图2所示,是一个五色环电阻,它的第一环为绿色(代表5)、第二环为蓝色(代表6)、、第三环为红色(代表2)、第四环为橙色(代表10的3次方)、第四环为棕色(代表±1%),那么这个电阻的阻值应该是562x1000=562000Ω=562kΩ,阻值的误差范围为±1%。
四色环和五色环的表示方法及识别图解
图2 五色环电阻
还有一个小问题,我们该如何区分色环电阻到底哪一端为第一环?这里有一个小技巧,通常四环电阻的偏差为±5%,所以最后一环一定是金色的。五环电阻的偏差在±1%。那么最后一环一定是棕色的。你只要确定最后一环颜色就可以了,从另一端读取就可以了。
