RC并联电路基础知识详解 1.瞬时值关系式:这个关系应满足克希荷夫电流定律。 2.有效值关系:阻抗等于电压与电流的比值,注意这里的电压和电流均是有效值,这个 公式 因为阻抗代数

RC并联电路基础知识详解
1.瞬时值关系式:这个关系应满足克希荷夫电流定律。
RC并联电路基础知识详解
2.有效值关系:阻抗等于电压与电流的比值,注意这里的电压和电流均是有效值,这个公式因为阻抗代数式比较大,用符号代替。
RC并联电路基础知识详解
3.阻抗:这个公式的阻抗指复数阻抗,有效值阻抗公式较为复杂,但可以通过复数阻抗求的。
RC并联电路基础知识详解

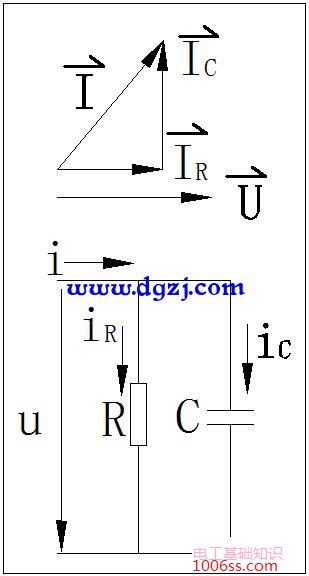

4.矢量图:从图上我们可以看出,电流超前于电压一个角度,属于容性负载。
RC并联电路基础知识详解
5.功率,视在功率S=UI,有功功率P=UIcosα,无功功率Q=UIsinα,且三者关系为:
RC并联电路基础知识详解
有功功率部分就是电阻支路,无功功率部分就是电容支路。
6.功率因数:
RC并联电路基础知识详解
应用:作为旁路电容;这种电路的实际意义在于改变通过电容和电阻各自电流的大小,因为加在它们上面的电压是一样的,若2πfRC=1则,两个支路的电流相等,若R大于2πfRC大于1则,通过电容的电流大于通过电阻的电流,反之为小于。影响这个关系的参数有f、R、C,通过改变其中之一达到旁路的目的。
