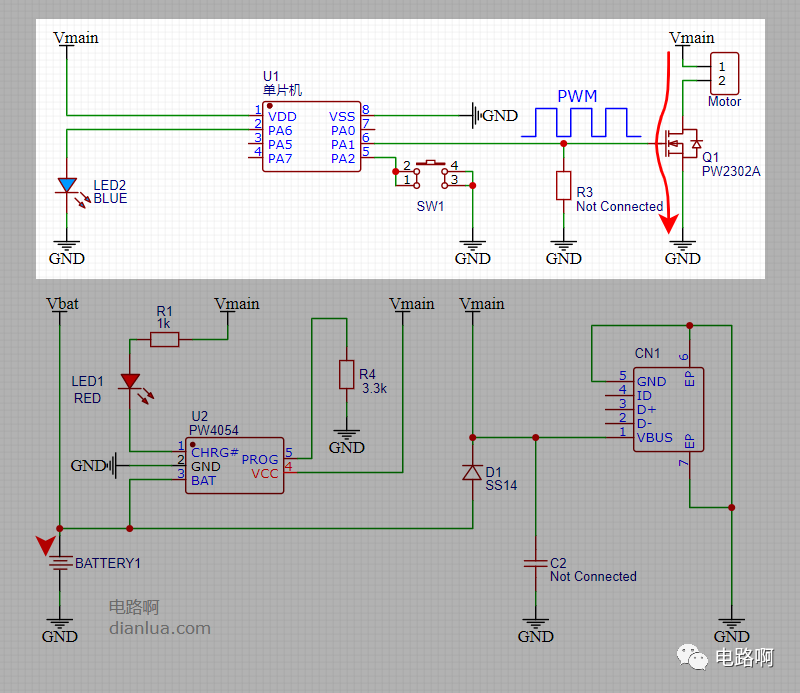

一、引言 拆解过一个廉价的手持风扇： 这个小风扇有个电机调速电路，通过PWM进行调速：

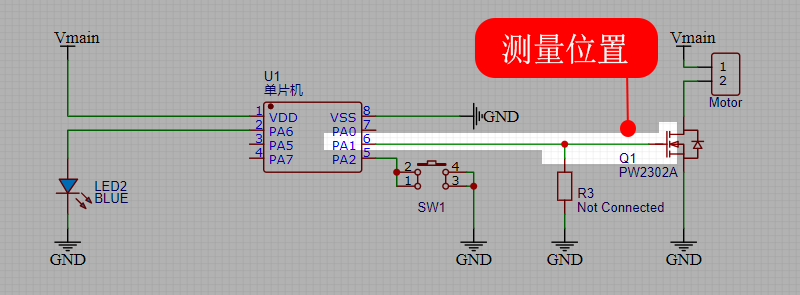

PWM即脉冲宽度调制，Pulse Width Modulation。让我们用示波器来测量这个控制风扇电机转速的PWM波形。 测量位置是：

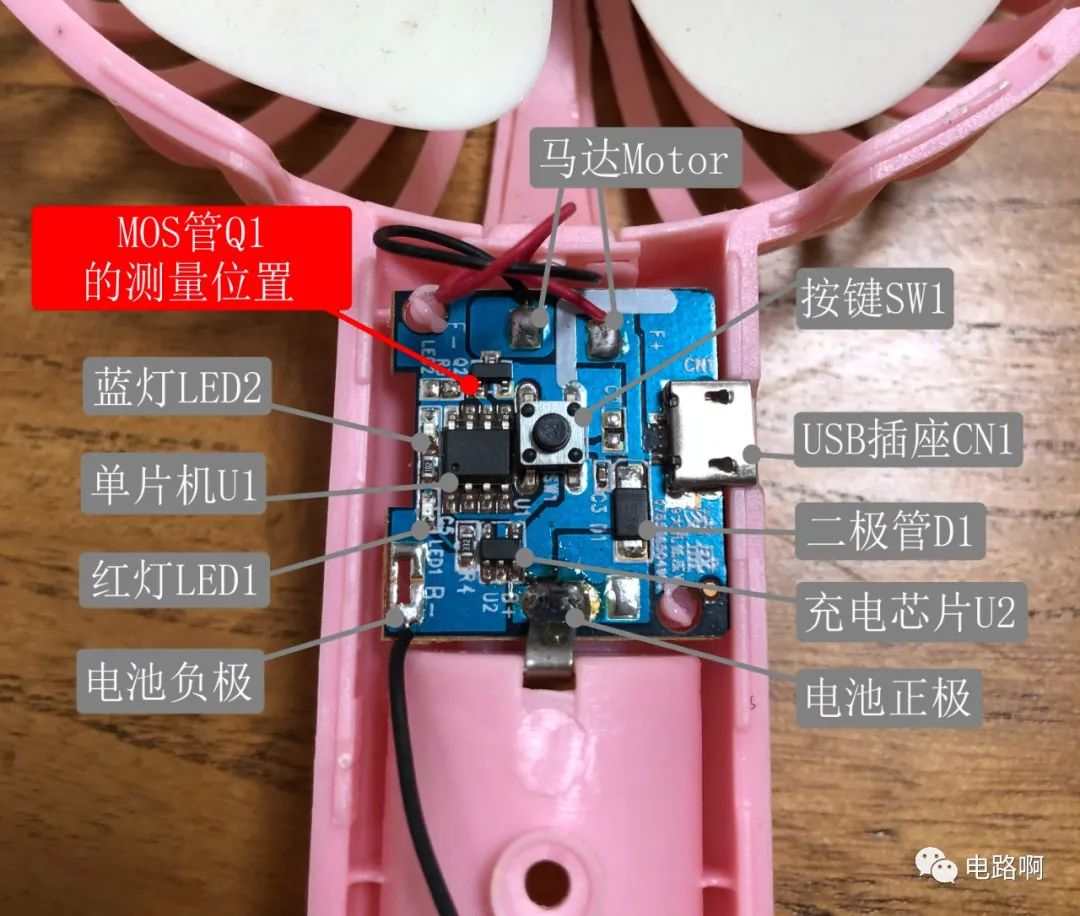

测量位置的实物图：

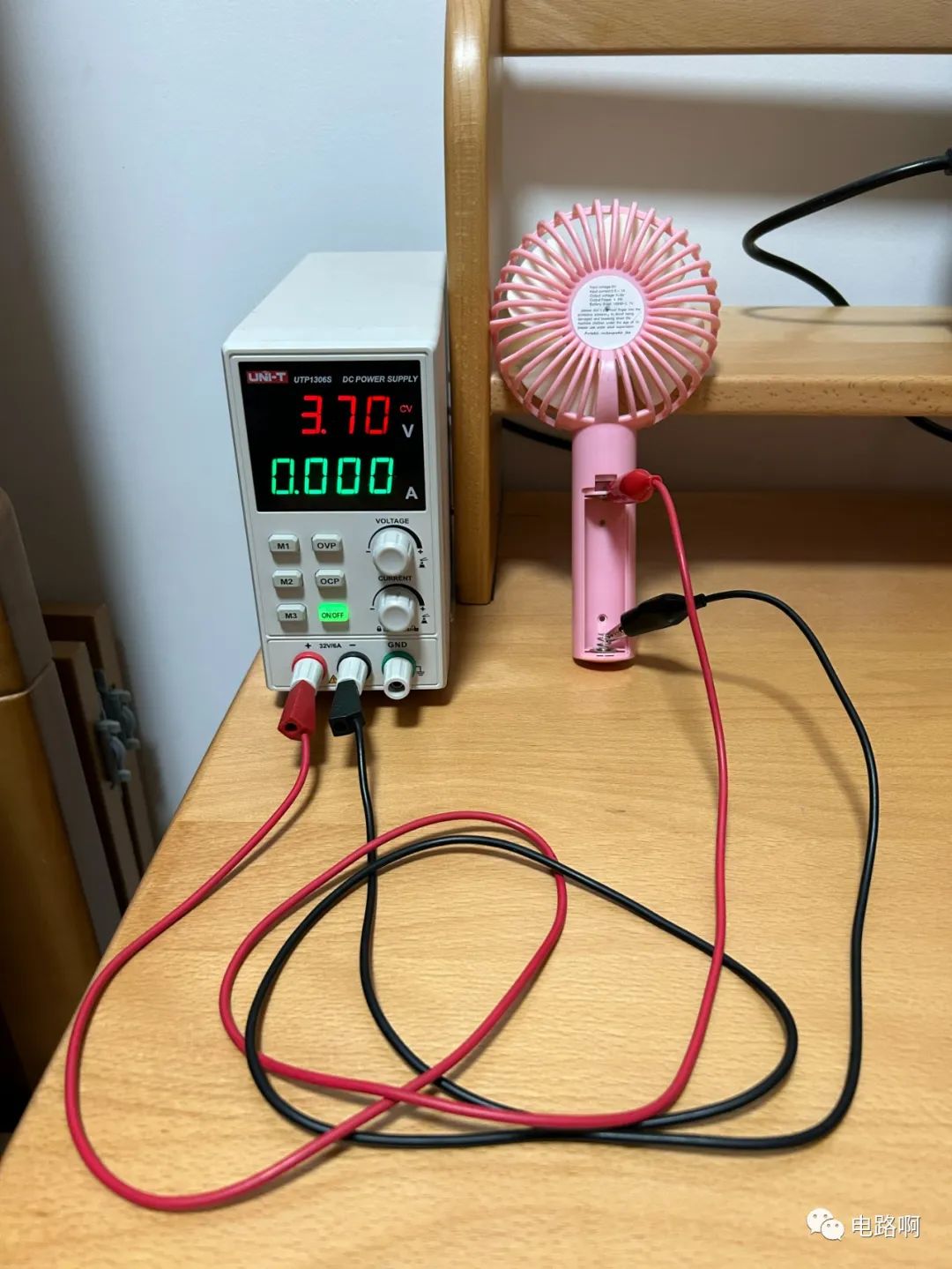

值得一提的是，风扇用3.7V供电：
二、PWM波形展示 风扇有3个速度档位，切换低、中、高转速时，PWM波形变化如下：

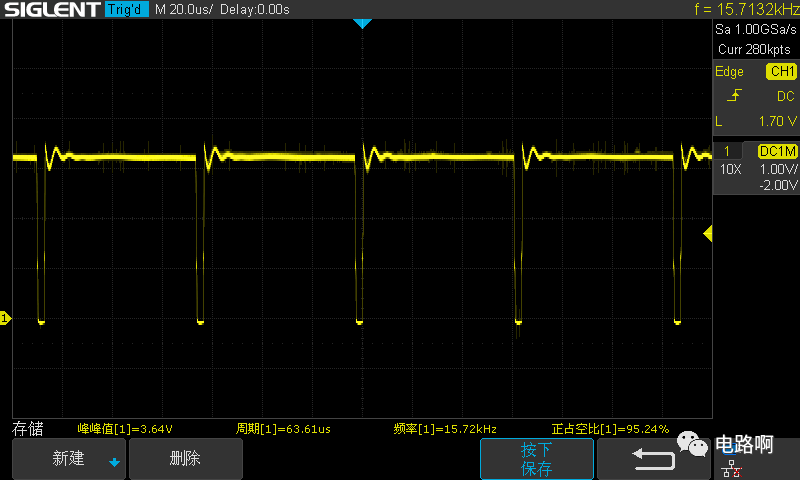

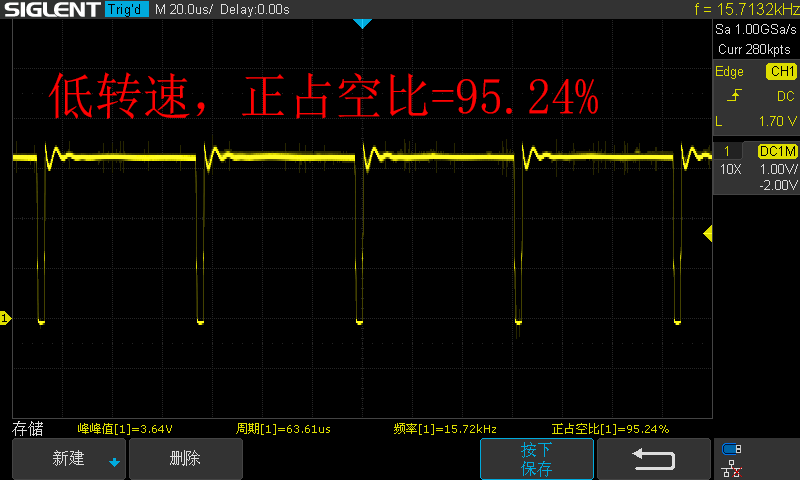

1、低转速，正占空比=95.24%：
2、中转速，正占空比=96.82%：

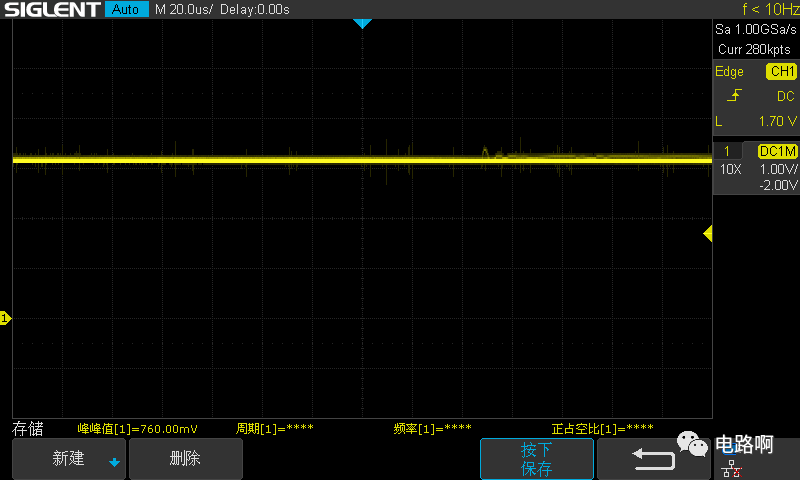

3、高转速，正占空比=100%：

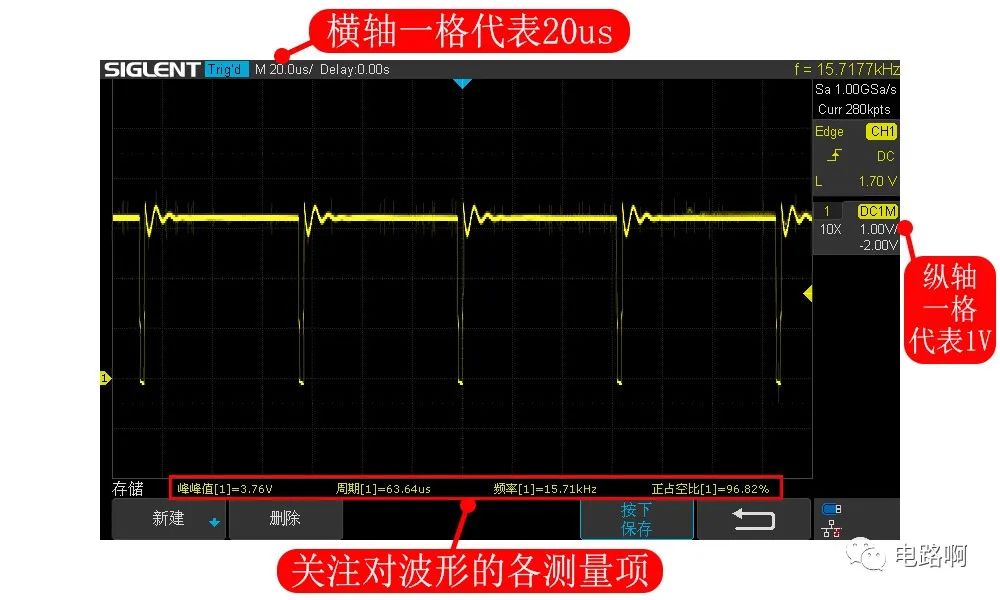

三、波形阅读说明 以“中转速”时的PWM波形为例：

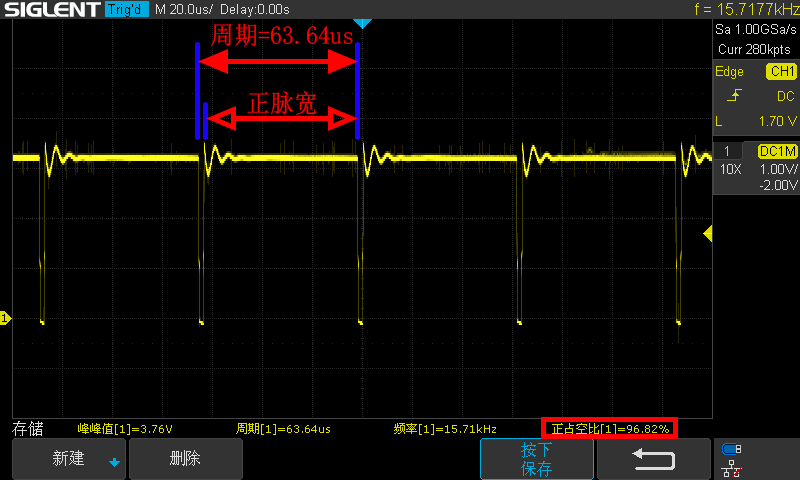

周期与正脉宽：

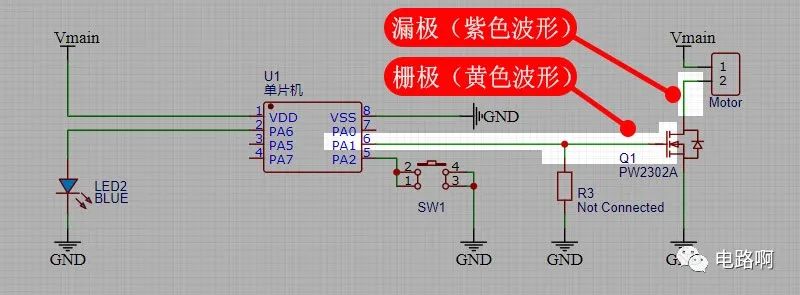

所以，正占空比=正脉宽/ 周期 =96.82% 四、有意思的两件事 1、低、中、高转速的正占空比分别为95.24%、96.82%、100%，差别很小，但是转速有明显差别，通过视频体验下： 2、同时测量MOS管Q1的栅极G和漏极D：

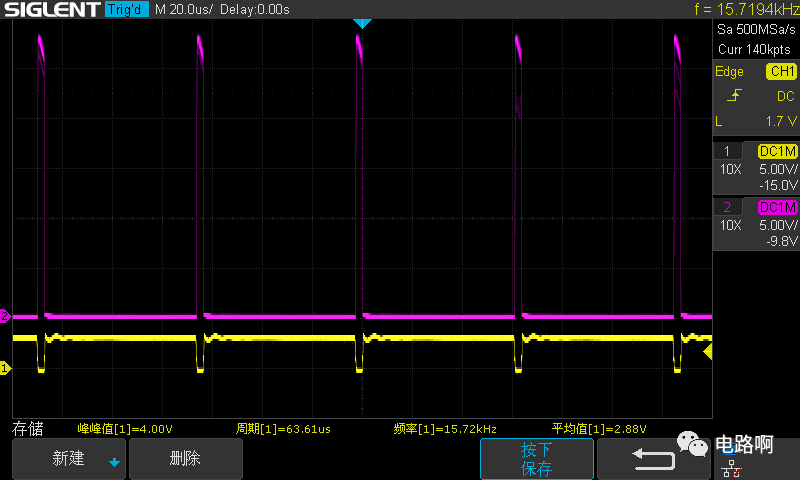

波形如下：

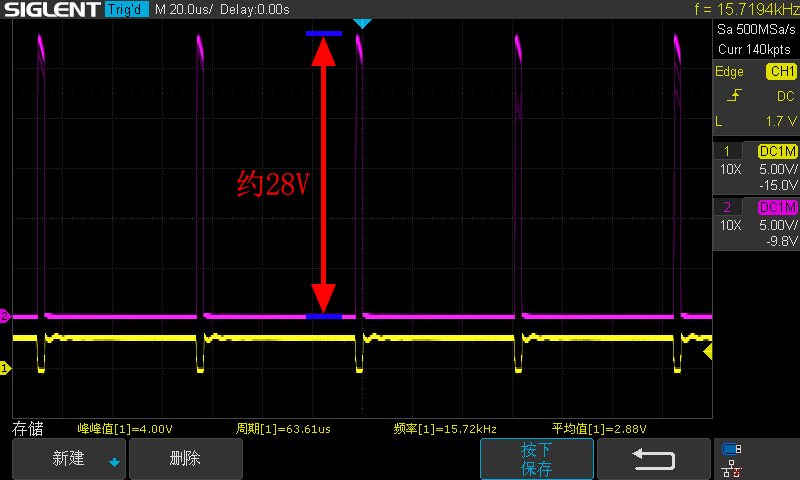

栅极G（黄色波形）为低电平时，在MOS管关断的瞬间，漏极D（紫色波形）上由电机产生感应电动势的峰峰值，竟然高达约28V：

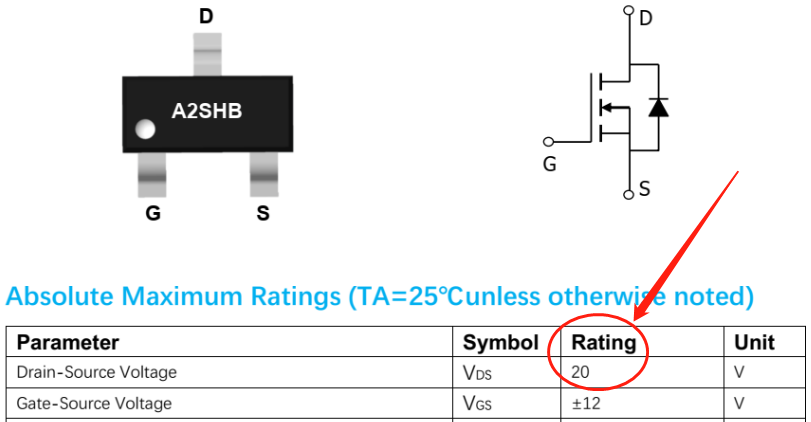

查看MOS管Q1的数据手册，显示最大极限值的VDS才20V：
奇怪的是，这个MOS管一直没烧。 大家知道为什么吗？
|
