高品质车载娱乐影音解决方案

　　由于考虑到驾车的安全性以及乘车人的娱乐享受，车载娱乐正在由前装改向后装，由自己改装走向直接购买完美匹配车型的娱乐产品。

　　世平集团特推出方案：

　　1.ADI ADV7181C 视频解码解决方案

　　2.CSR GSD4e GPS 定位模块解决方案

　　3.NXP ATOP 2.5G远程信息处理解决方案

　　4.NXP Hero 车载 FM/AM 收音及音频处理解决方案

　　ADI ADV7181C 视频解决方案

　　ADV7181C 主要特性：

　　方案框图：

　　

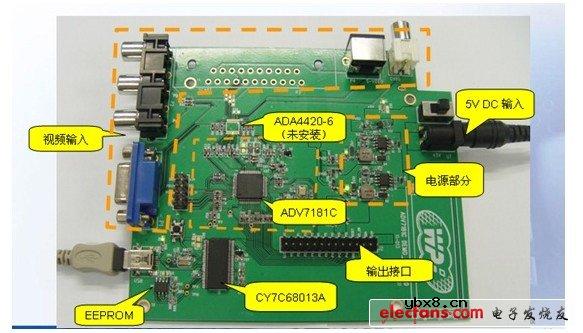

　　Demo 照片：

　　



　　4 个 10bit ADC,采样速率最高可达 110MHz

　　6 个模拟输入通道

　　内部抗混叠滤波器

　　支持 NTSC、PAL、SECAM 制式

　　支持 525p/625p 分量逐行扫描

　　支持 720p/1080i 分量高清电视

　　可对最高达 1024X768 70Hz XGA RGB 图形进行数字化处理

　　3X3 色彩空间转换矩阵

　　工业温度范围：-40℃ 至 +85℃

　　12 位 4:4:4 DDR 、8/10/16/20 位 SDR 像素输出

　　可编程中断请求输出引脚

　　CSR GSD4e 定位模块解决方案

　　GSD4e Features:

　　High Performance SoluTION:Adaptive Micropower Controller:

　　Active Jammer Remover:

　　Advanced Navigation Features:

　　Tiny Solution Size:

　　Simple to use:

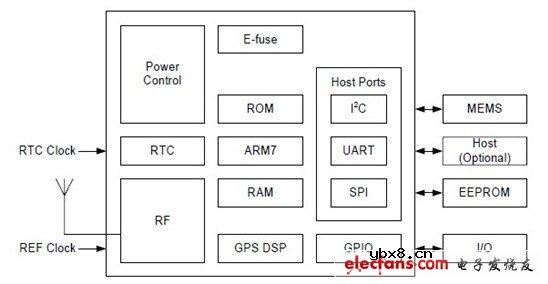

　　FUNCTIONAL BLOCK DIAGRAM

　　

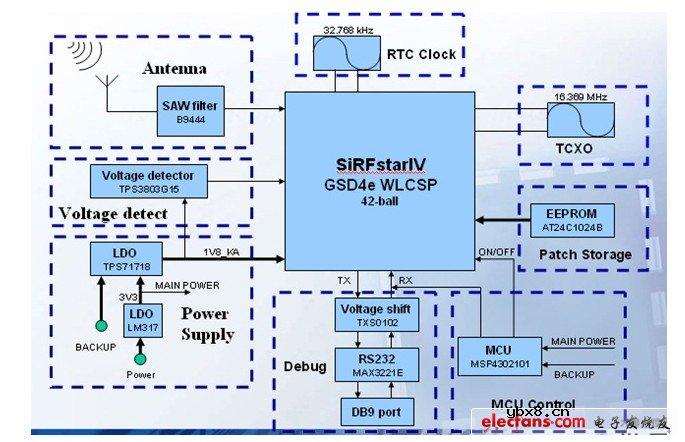

　　方案框图：

　　

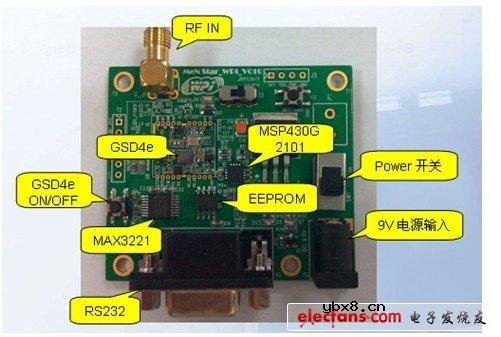

　　Demo 照片：

　　



　　High sensitivity navigation engine (PVT) tracks as low as -163dBm

　　48 track verification channels

　　SBAS(WAAS)

　　Only 50 to 500μA maintains hot STart capability

　　<10mW required for Tricklepower? mode

　　Removes in-band jammers up to 80 dB-Hz

　　Tracks up to 8 CW jammers

　　Smart sensor I?C interface

　　Interrupt input for context change detection

　　42-ball WLCSP, 3.5 x 3.2 x 0.6mm, 0.5mm pitch

　　single-SAW support, minimal external BOM of 5 to 6 passives

　　External flash memory

　　Typical solution footprint: 45mm?

　　Operation from single 1.8V supply

　　Fail safe I/O, including RTC and TCXO inputs

　　3.3V compliant integrated TCXO power switch

　　Host I?C, SPI and UART supported

　　Programmable E-fuse

　　NXP ATOP 2.5G远程信息处理解决方案

　　ATOP2.5G:单一元件集成所有功能

　　All functions a single Component

　　ATOP 2.5G 价值定位：
