浴霸如何安装_集成浴霸安装图解_集成浴霸卡扣安装图解
一、集成吊顶浴霸安装的配件
集成吊顶浴霸安装的配件主要有： 全丝吊杠、主龙骨(轻钢龙骨)、主龙骨吊钩(38吊件)、主龙骨接头、付龙骨、付龙骨接头(三角接头)、三角吊件、收边条(冲孔斜边角、明线条)。
二、集成吊顶浴霸安装的准备工作
1、配备工具
电钻、可调速的电锤、切割机或者磨光机;直角尺、卷尺、水平尺；万用表、美工刀、钢丝钳。
2、备用材料
钢钉、普通钉、木螺钉;绝缘胶带、手套;木料。
3、测量
确认准确的安装尺寸;房屋及各种结构的具体尺寸、位置;吊顶的安装高度；主机的安装位置和走向确定;模板的搭配方案和主机的确认。
三、集成吊顶浴霸安装步骤
1、边角线的安装
收编条安装要平整、牢固，确定安装高度，并划出水平线。在做好贴好瓷砖后，水平的情况下，将集成吊顶的配套边角线，紧密固定在瓷砖上，要做到无明显缝隙。

2、龙骨的安装
下吊杆及架置轻钢龙骨，吊杆、龙骨间的距离要做到和面板大小一至。在顶部打膨胀眼并固定所有吊杆，吊杆下口与吊钩连接好，再把主龙骨架在吊钩中间并予固定，调节高度螺母使主龙骨底平面距收边条上平面线3cm并紧固。

3、 付龙骨的安装
根据实际的安装长度减5mm截取所需的付龙骨，套上三角吊件，按图纸要求把所有的付龙骨用三角吊件暂时挂靠在主龙骨上。

4、扣板的安装
戴好干净的手套，安装扣板要考虑整体美观度和两边对称性。
切割方法：将模板固定，用美工刀和直尺刻画三次以上，折边处用剪刀剪成90度角，用手折压2-3次即可。将模板切割口对应面卡在付龙骨内，切割口面架于收边条上，并拉出收边条卡位将模板卡紧，此时可将三角吊件用钢钳和主龙骨卡紧。
中间部分模板的安装时，将模板的两个对应面分别卡在付龙骨内，控制好模板间的间隙，保持拼缝直线。注：完成每一排模板安装后，都要将三角吊件用钢钳和主龙骨卡紧。

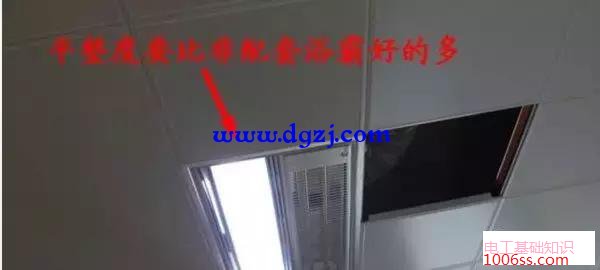

5、主机的安装

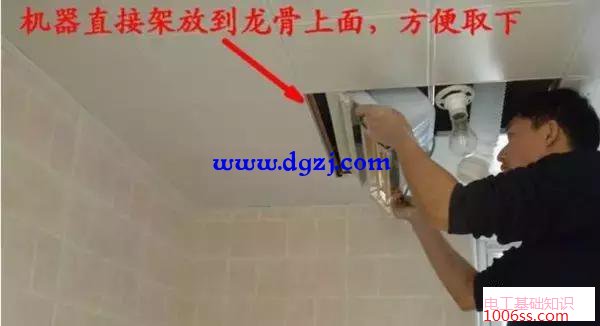

按照图纸设计遇到取暖类主机安装位置时，以主机面板代替模板，确认准确的主机安装位置;再把主机箱体放置于付龙骨上方固定好。安装(嵌入)电器，要做到面板和电器接口平整，无缝隙。

6、顶部走线和口面板
顶部走线，确定哪些地方需要安装灯具，哪些地方需要安装厨卫电器，提前将线路布置好。扣面板，这个环节直接关系到吊顶的整体效果。不但要做到平整，而且要做到缝直。
提醒：浴室内正确的安装顺序是先装浴霸、排风扇，然后再做吊顶。不要把排风扇或浴霸直接用螺丝钉安装在铝扣板上，可用膨胀螺栓直接吊在顶部的混凝土上。

四、集成吊顶浴霸安装注意事项
1、电源配线系统要规范。传统浴霸的功率最高可达1100W以上，因此，安装传统浴霸的电源配线必须是防水线，最好是不低于1mm的多丝铜芯电线，所有电源配线都要走塑料暗管镶在墙内，绝不许有明线设置，传统浴霸电源控制开关必须要带防水10A以上容量的合格产品，特别是老房子浴室安装浴霸更要注意规范。
2、传统浴霸的厚度不宜太厚。在安装问题上，大家在选购时一定要注意浴霸的厚度不能太厚，一般的在20公分左右就可以了。因为传统浴霸要安装在房顶上，若想要把浴霸装上必须在房顶以下加一层顶，也就是我们常说的石膏板或PCV吊顶，这样才能使浴霸的后半部分可以夹在两顶中间，如果浴霸太厚，装修就困难多了。
3、传统浴霸应装在浴室的中心部。很多家庭将其安装在浴缸或淋浴位置上方、这样表面看起来冬天升温很快但却有许多的安全隐患。因为红外线辐射灯升温快，离得太近容易灼伤人体。正确的方法应该将浴霸安装在浴室顶部的中心位置，或略靠近浴缸的位置，这样既安全又能使功能最大程度地发挥。

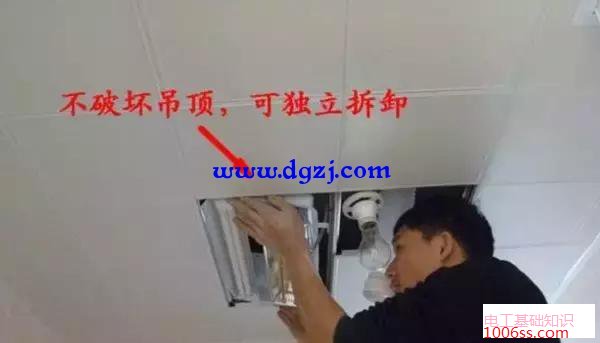

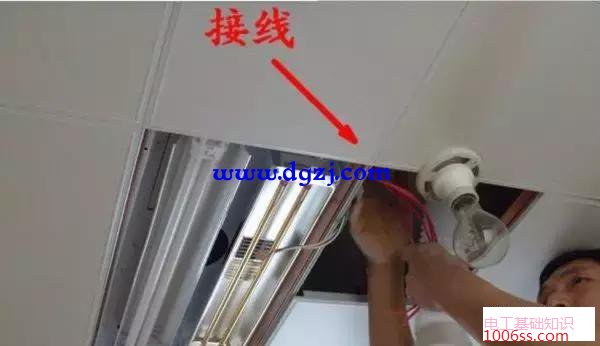

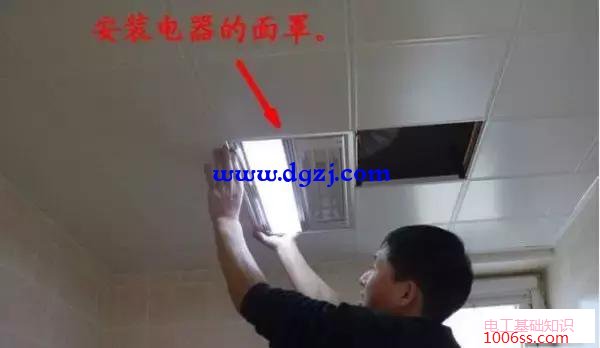

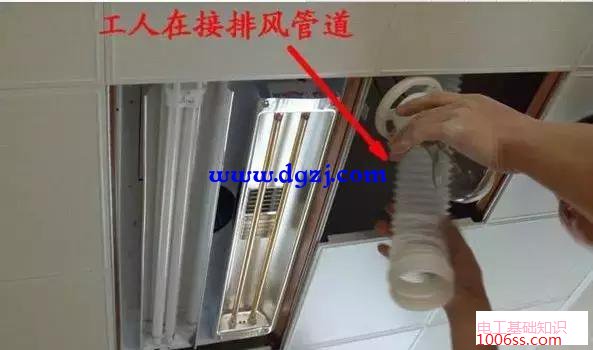

浴霸安装流程：吊顶安装的准备——取下面罩（拧下灯泡，将弹簧从面罩的环上脱下面罩）——接线（用软线将浴霸以及开关面板连接好）——连接通风管——将箱体推进风孔——固定浴霸灯——安装面罩。
浴霸安装供电线路
1、 地线，黄绿相间的那条，在插座上卫浴上方，接在浴霸的外壳。
2、零线，大多数情况是蓝色或者黑色，在插座上卫浴下左方，连通接在了五个灯头的螺口接住上。
3、火线，大多数情况之下是红色，在插座上位于下右方，连通接在三个开关的一个接柱上。

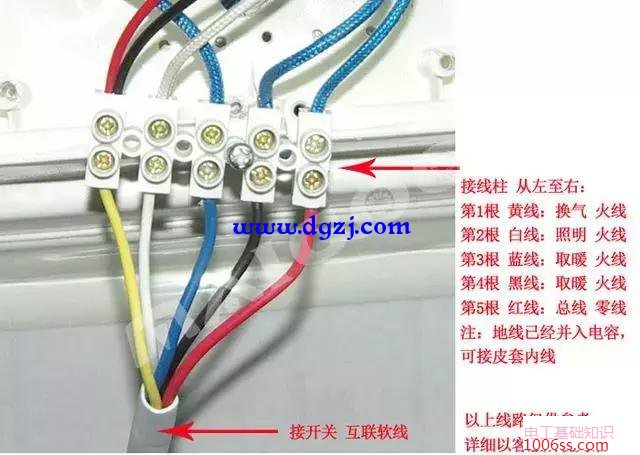

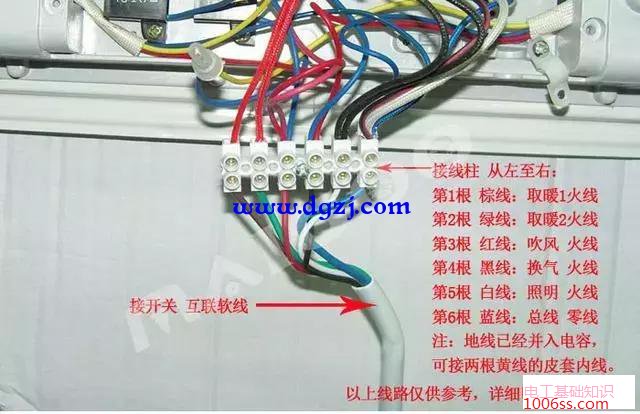

三个开关，管照明的那个，另一接柱接照明灯头的中心接柱；二个管取暖的开关，每个的另一接柱接二个取暖灯头的中心接柱。浴霸接线端子中标有N的接0，其他的四根有两暖灯，一换气，一照明，这四根到开关控制按钮，另外下火线一根到开关，需要注意的是线的颜色要弄清。
浴霸压线的位置。说明书上面应该有一个接线图，你要是看不明白的话就找个电工稳当点，这个说起来有点复杂，因为好几根线的颜色对照的控制开关L1跟插座L买的时候就已经接好了”处是接红线进入的，插座也就接了火线，插座另一孔接零，开关另一端接灯。
浴霸接线图
1、传统四灯浴霸接线图


2、碳纤维浴霸接线图


3、浴霸接线电路图
厂商的电路图都没有具体到怎么接线，楼主动手画了几个通俗易懂的。

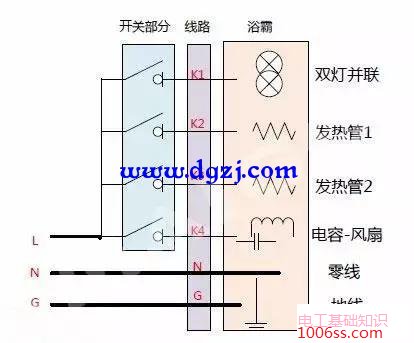

传统的浴霸一般是这样接：

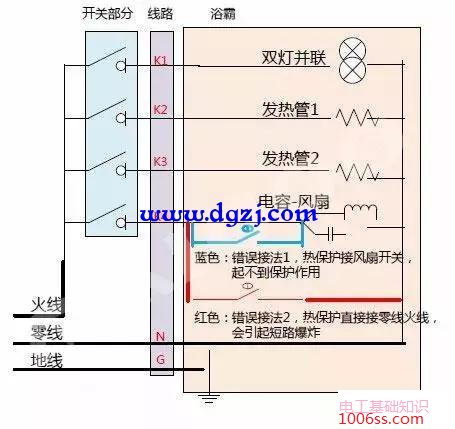

如果照搬到带热保护的碳纤维和黄金管浴霸上，就会引起严重的问题。

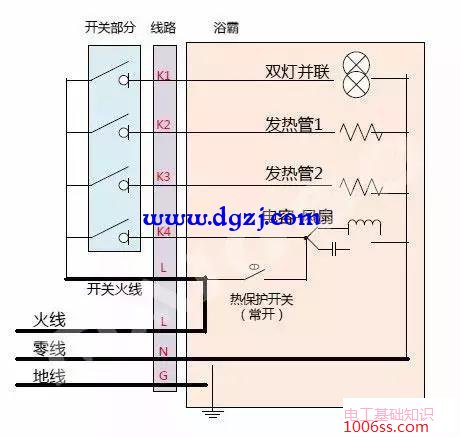

正确的接法应该是这样。。。。所以，应该是要8根线，不要地线的话至少7根，如果要实现两个灯单独控制的话要9根。
家里有这类浴霸的，回去试试看，只开发热不开风扇，看到时候风扇会自动打开吗？ 如果没有，恭喜你，你的浴霸或者是残疾或者是接错了。
如果风扇没有自动打开，手动打开下，没反应吗？恭喜你，你的浴霸残疾了。
如果手动打开就跳闸，恭喜你，你的浴霸有爆炸的风险。

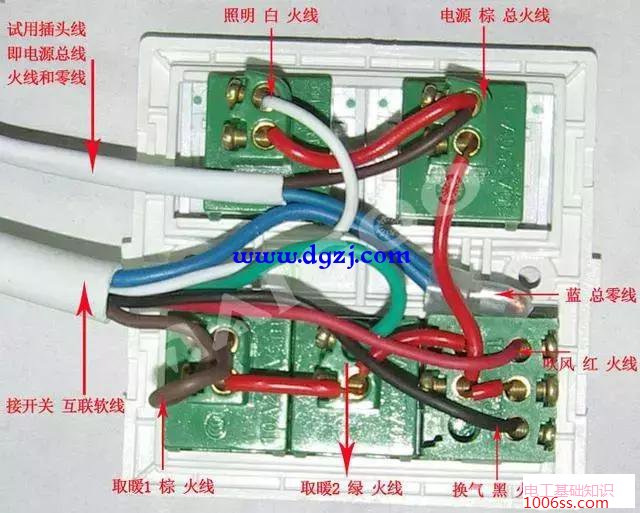

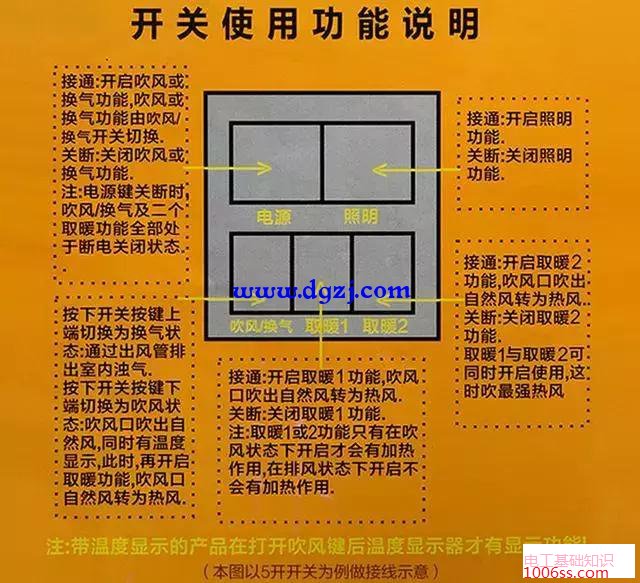

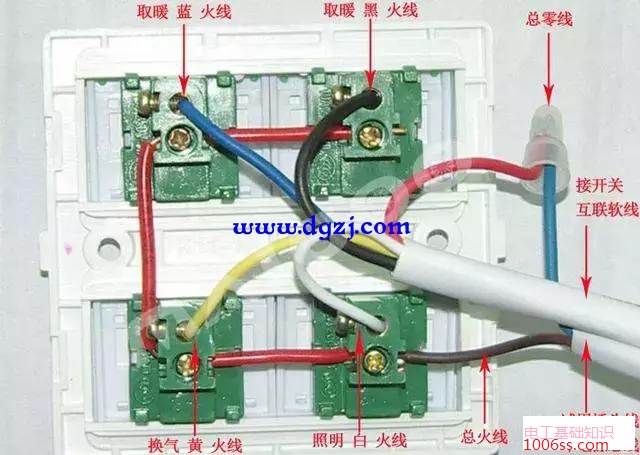

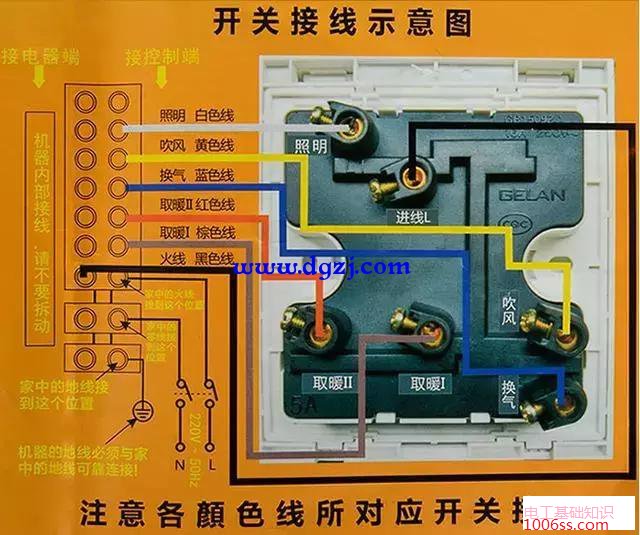

4、浴霸开关接线图
