电机带负载转不动怎么回事

时间:2019-11-05 10:26来源:未知 作者:admin 点击:
首先就37KW电机的工作电流做个分析,37KW电机的额定工作电流等于37/1.732/0.38/0.8=70.27A,工作在星形状态时的电流为额定电流的1/3约为23.4安。 这是根据下图电机的接法算出来的,具体算法

首先就37KW电机的工作电流做个分析,37KW电机的额定工作电流等于37/1.732/0.38/0.8=70.27A,工作在星形状态时的电流为额定电流的1/3约为23.4安。
这是根据下图电机的接法算出来的,具体算法请大家百度或是查阅电工基础。
电机带负载转不动怎么回事
有了这个电流基本参数,现在可以选择主开关和交流接触器了,100A的额定工作流足够这台电机正常运行了。
题目中的拖不动负载,应该是理解为三种情况:
第一个情况是按下启动按钮后,电动机嗡嗡响,慢慢转动不能正常运转起来,这情况得立刻停止进行手动盘车检查。先检查负载是否处于重车启动,传动机构是否卡阻,皮带是否更换成太短了压力太大增加启动负荷,排除清理负载中的物料,轻车启动,维修维护传动减速机构,更换合适的传动皮带后再次启动试机。

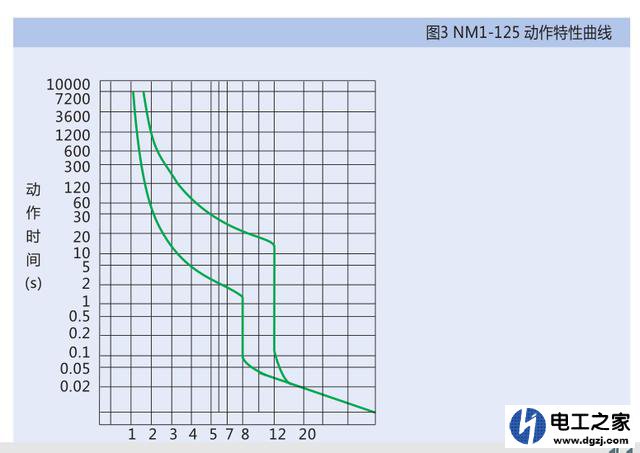

第二种情况是按下启动按钮后,电机刚刚转动起来,主断路器跳闸了,这时请检查核对这个断路器是否型号正确。因为在星形启动时,启动电流为23.4的7到时10倍,如果开关选型错误也是会误动作的。比如我们常用的NM1-125/3300 100A断路器,大家百度这个型号就知道它是一个配电型开关,脱扣曲线约为下图,在10秒脱扣时间为3倍额定电流,显然这样不能满足电机启动的启动电流。这时就要使用电动专用断路器了
电机带负载转不动怎么回事

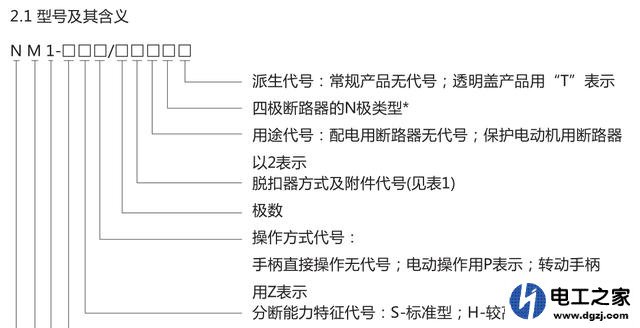

这时就要使用电动专用断路器了,如下图的开关型号定义
电机带负载转不动怎么回事
我们就要选用NM1-125S/33002这款产品了,抱歉在正泰官网并没有找到电动型的脱扣曲线。用电动机型的断路器就可以躲开启动电流而不会误动作。
在正泰选型手册上发现配电型脱扣为5到10倍额定电流,电动机专用型脱扣为10到16 倍额定电流。
看到有朋友说是热继电器动作或是调整有误,这个情况是几乎不存在的,因为热继电器是缓慢动作性能不足以在启动短时间内动作导致接触器断开。
第三种情况就是电源电压过低,当电源电压低于340伏时,电动机的机械性能将大幅降低从而不能带动负载。
这三种情况都在控制柜线路接线正确的情况讨论的,如果是控制柜内二次线路接线错误,请首先检修控制柜。
关于这个37KW电机选择100开关和接触器是否过小的问题,大家可以移步去参观三一重工生产的HB60D混凝土输送泵的电气柜,人家的主电机75KW,使用的是150A断路器和接触器,也是星三角启动运行的模式,全是日本三菱的产品,使用了10来年从来没有问题。这就充分说明37KW电机使用100A的电气产品是没有问题,但是要保证选型正确和产品质量的可靠性。
