两根导线零线火线都带电

时间:2022-06-10 12:39来源:未知 作者:admin 点击:
两根导线零线、火线都带电是因为三相负载严重不平衡,造成的中性点(零线)电位漂移,用试电笔检查时看到的,具体的电压是多少不知道。见下图所示 人们利用氖气制作的氖泡应用

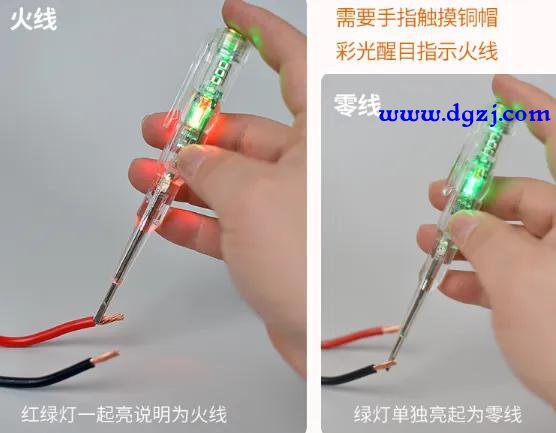

两根导线零线、火线都带电是因为三相负载严重不平衡,造成的中性点(零线)电位漂移,用试电笔检查时看到的,具体的电压是多少不知道。见下图所示

人们利用氖气制作的氖泡应用于各种霓虹灯、试电笔、电器中的指示灯等等。氖泡在一般情况下其自身的起辉电压为60~90V;这个零线带电的具体值不是万用表测量结果。

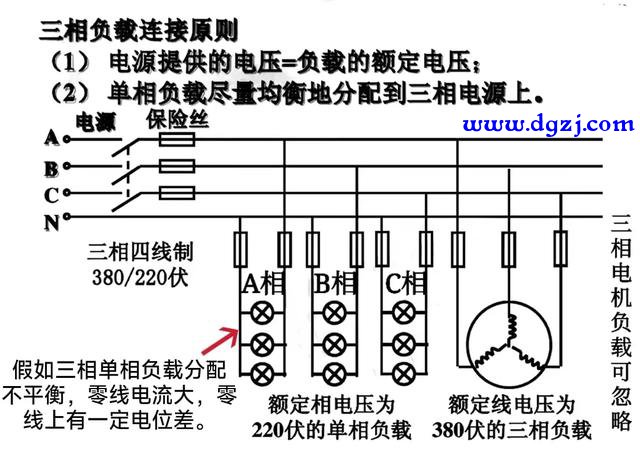

虽然此时可以使用,但它对安全用电已经埋下伏笔,得找电力专业人员进行负载调整,达到试电笔试验不亮的条件。见下图所示

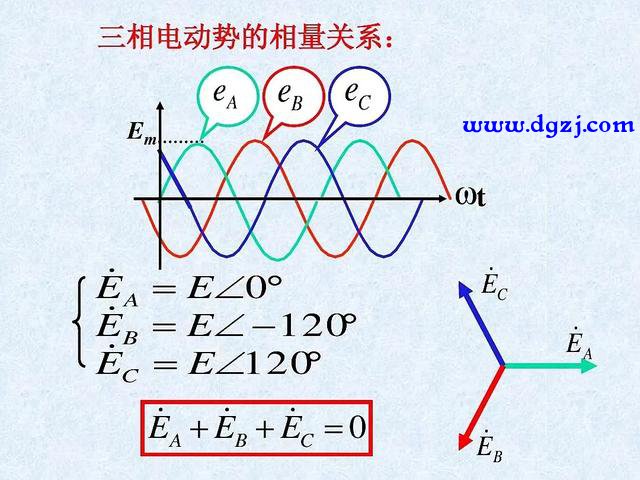

我国的低压配电系统一般采用三相四线制,或者三相五线制。三相交流电理解为它的三根火线存在一个相电流相位差120⁰关系。
所谓的三相四线制就是相线(火线)接成星形接法(Y型),从它们的中性点O引出一根零线出来形成Y₀,这样就有一根零线用N表示,零线(中性线)要求在变压器旁边的与敷设合格的接地网连接。
在三相四线制的配电系统中,可以配出相电压和线电压。三相交流电源每根相线(火线)与中性点出来的被称为零线,它们两者之间的电压称为相电压,三相电源中任意两相间(火线与火线)的电压被称为线电压。
一般三相四线制交流电源中用L1、L2、L3表示三根相线,用N表示中性线零线。三相交流电源中流过每条相线的电流被称为线电流,三相交流电源中流过每一相负载的电流被称为相电流。

家用电器都是额定220V电压,是不能使用提问者所说的两相电380V的。而零线的中性点接出,就彻底解决了这种问题,因为线电压与相电压有一个根号√3的关系,用220V×√3=380V。
