双电源自动切换与自动功率因数补偿回路接线图

时间:2019-07-04 15:59来源:未知 作者:admin 点击:
常用的系列低压无功补偿柜,其主要作用,补偿低压电网的无功功率,以提高电网功率因数,降低线路损耗,改善电能质量。 由于电网检修或故障停电,一些单位自备有发电机组,来临

常用的系列低压无功补偿柜,其主要作用,补偿低压电网的无功功率,以提高电网功率因数,降低线路损耗,改善电能质量。
由于电网检修或故障停电,一些单位自备有发电机组,来临时代替电网进行继续维持单位的局域电网运行;此时发电机组就相当于一台变压器了,凡是供电线路,基本上都有部分电感性负载,它同样产生无功功率损耗,也需要对自己的供电线路进行补偿,这样对自备发电机组该怎样进行功率因数补偿,就是一个技术问题了。

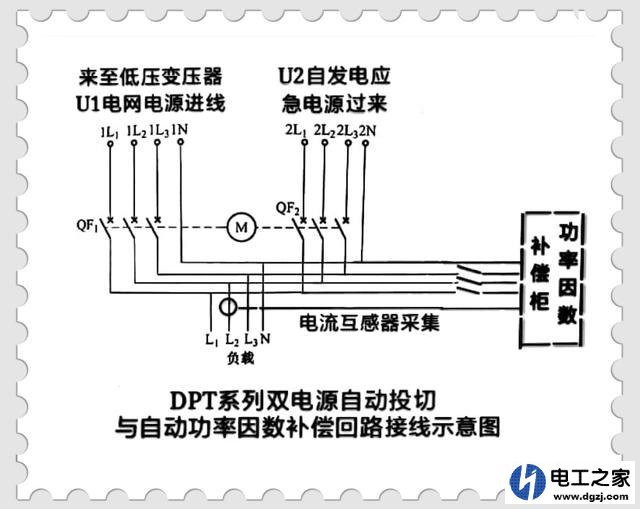

双电源自动切换与自动功率因数补偿回路接线图
如果电容补偿柜的补偿不合理,有时候过补(cosφ≥1)则它会对发电机组产生增加励磁的作用,从而导致发电机组失去稳定,出现发电机组所发出来的电压异常;除非在能够确保发电机组轻载或空载的状态下,可以投切电容补偿柜。否则对于发电机功率为100KW以下的机组,建议不要投切电容补偿。
再者说,单位使用的发电机组,不可能与变压器的容量一样大,基本上都比变压器的容量小得多,因为都是临时用电,在考虑成本上节约;而电容补偿柜的补偿电容是按照变压器的额定功率来进行匹配的,故自发电时在没有计算好发电机组的应该补偿多少千乏玆的情况下,不能够进行电容补偿。
另外对发电机功率较大的机组建议找专门设计生产厂家技术咨询,是否根据你的双电源的视在功率和发电机组的功率进行匹配灵敏度较高的智能功率因数补偿器来完成发电机组的电容补偿。他们可以根据你发电机组的实际功率,平均功率来进行0.866的优选。
据了解,有一种PGJ型低压无功动态补偿柜,同样为电容器,但能根据各相的负荷具状进行分相投切,PGJ低压无功补偿柜的补偿元件由电容器与电抗器相串联组成,具有谐波抑制功能,可用于谐波较高的场合。
根据ICE439《低压成套开关设备和控制设备》GB7251 《低压成套开关设备》GB3983.1-89 《低电压并联电容器》GB12747-91《自愈式低电压并联电容器》四结构特点1.补偿柜内部主要元器件有电容器、刀熔开关、熔断器、接触器、控制器等组成;柜体面板上有功率因数表、电流表、电压表、转换开关等,方便用户进行实时观测和手动/自动投切转换,柜体顶部设有散热用的风机(可选),由温控开关控制,面板上具有控制风机的手动/自动转换开关。
这种补偿柜的保护功能齐全:有短路、过载、过压、欠压、缺相等保护;各项参数设定方便,当外部有相关故障发生时自动退出运行,送电后自动恢复运行。
这就需要钱来技术投资,与生产厂家合作进行技术改造。而后完全可以在发电机组自发电时自动或手动来进行功率因数补偿了。 (责任编辑:admin)
