220kV变电站接地装置材料选择和规定
220kV变电站这种里面全都是重要电气设备的场所仅仅靠单纯的自然接地显然是不够的，因此，除自然接地还需人工接地，人工接地一般是在变电站地下敷设以水平人工接地极为主的接地网，简单的说就是铺一层金属网

这个金属网用什么材料做的呢，我说了不算，我们可以查国家标准：《GB 50169-2016 电气装置安装工程接地装置施工及验收规范》，对于接地材料规范中有明确的要求。在第4节电气装置的接地：

接地装置材料选择应符合下列规定：

1 除临时接地装置外，接地装置采用钢材时均应热镀锌，水平敷设的应采用热镀镑的圆钢和扁钢，垂直敷设的应采用热镀铸的角钢、钢管或圆钢。

2 当采用扁铜带、铜绞线、铜棒、铜覆钢（圆线、绞线）、锌覆钢等材料作为接地装置时，其选择应符合设计要求。”

因此接地材料主要是：“圆钢、扁钢、角钢、钢管、铜带、铜绞线、铜棒、铜覆钢（圆线、绞线）、锌覆钢”。主要就是钢和铜两种材料。

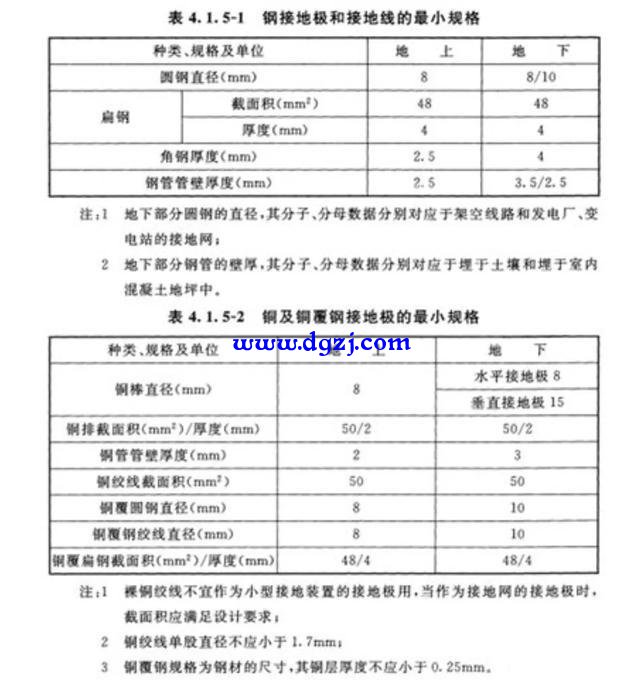

需要关注的是材料也是有规格的，具体见国标中附表，见下图：

“如何接”，问的较为笼统，我这暂且理解为如何敷设接地网，抛砖引玉。 (责任编辑：admin)
