什么是电力系统中的工作接地?工作接地是怎样工

时间:2020-11-12 17:55来源:未知 作者:admin 点击:
工作接地说白了就是供电系统和供电设备要想正常工作而需要,不可或缺的接地,没有了接地就不能正常或可靠的运行。所以说也是至关重要的。 工作接地又分为直接接地、经消弧线圈

工作接地说白了就是供电系统和供电设备要想正常工作而需要,不可或缺的接地,没有了接地就不能正常或可靠的运行。所以说也是至关重要的。
工作接地又分为直接接地、经消弧线圈接地、经电阻接地几种方式。
电力系统中性点接地是属于工作接地,它是保证电力系统安全可靠的重要条件 。假如不接地就不能保证电气 设备安全可靠工作,电力系统安全运行就不能得到保障。
工作接分为直接接地与非直接接地(包括不接地或经消弧线圈接地或经电阻接地)两大类。
工作接地的接地电阻一般不应超过4Ω
一、中性点直接接地系统
1、中性点直接接地的工作特性
中性点直接接地是指电力系统 中至少有一个中性点直接或经小阻抗与接地装置相连接。
这种接地方式 就是把供电系统中变压器中性点直接用导体与大地相连接。中性点接地的作用就让中性点始终保持对地是零电位。

什么是电力系统中的工作接地?工作接地是怎样工作的

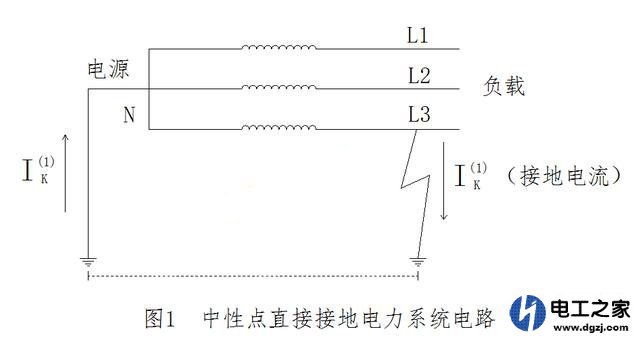

图1是电源中性点直接接地的电力系统电路图。此系统若发生单相接地故障时,故障相直接通过接地中性点形成单相短路(短路电流用Ik表示),由于单相短路电流比线路正常负荷电流大得多,因此继电保护装置立即动作于跳闸,切除短路故障。
从电源中性点直接接地系统 的电路 图1中可以看出:系统 发生单相接地故障时,其他两相对地电压不会升高。因此各相对地绝缘水平取决于相电压,这就大大降低了电网的建设成本。
我们国家的110KV及以上电力系统,都是采用中性点直接接地的运行方式,以降低线路的绝缘水平。而在低压配电系统中广泛采用TN系统和TT系统,均为中性点点接运行方式,其目的是保障人身高管安全。
2、中性点直接接地系统的优缺点
优点:保护灵敏度高,只要接地就会被检测到;线路绝缘水平取决于相电压,降低了建设成本。
缺点:短路电流大,发生接地时会引起跳闸而影响供电的连续性。
二、中性点不接地系统
1、中性点不接地系统的工作特性
图2中是电源中性点不接地的电力系统电路图。电容C是每相线路对地电容(分布电容)。
当系统正常运行时,相电压Uu、Uv、Uw对称,三相对地电容电流Ice也对称,因此电流为0,注入大地中的电流为零。  (责任编辑:admin)
