外部只需2只电容即可工作的极性变换电源(ICL76_电工基础知识

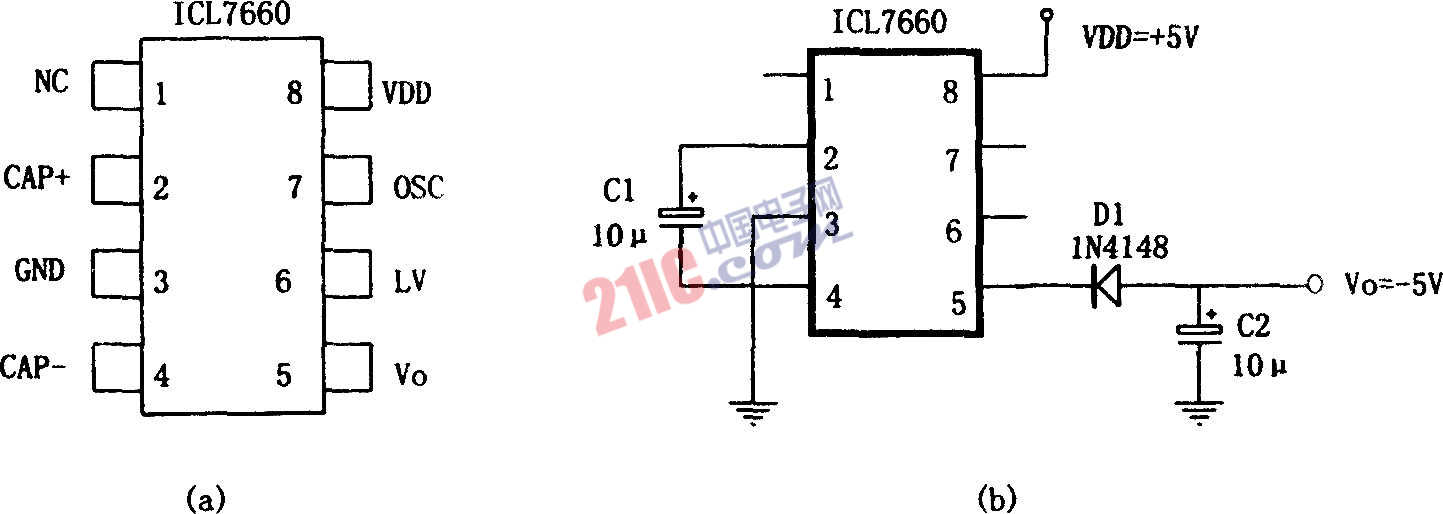

　　如图所示为由ICL7660和外部的两只电容组成的极性变换电源。该电源采用专用极性变换集成电路ICL7660和外部的两只电容构成的电荷泵进行DC/DC电压极性转换。其转换效率高,为95％，电能消耗小。静态电流为0.5mA，输出电流为10～20mA。
