LT1172构成的极性反转型升压电源_电工基础知识

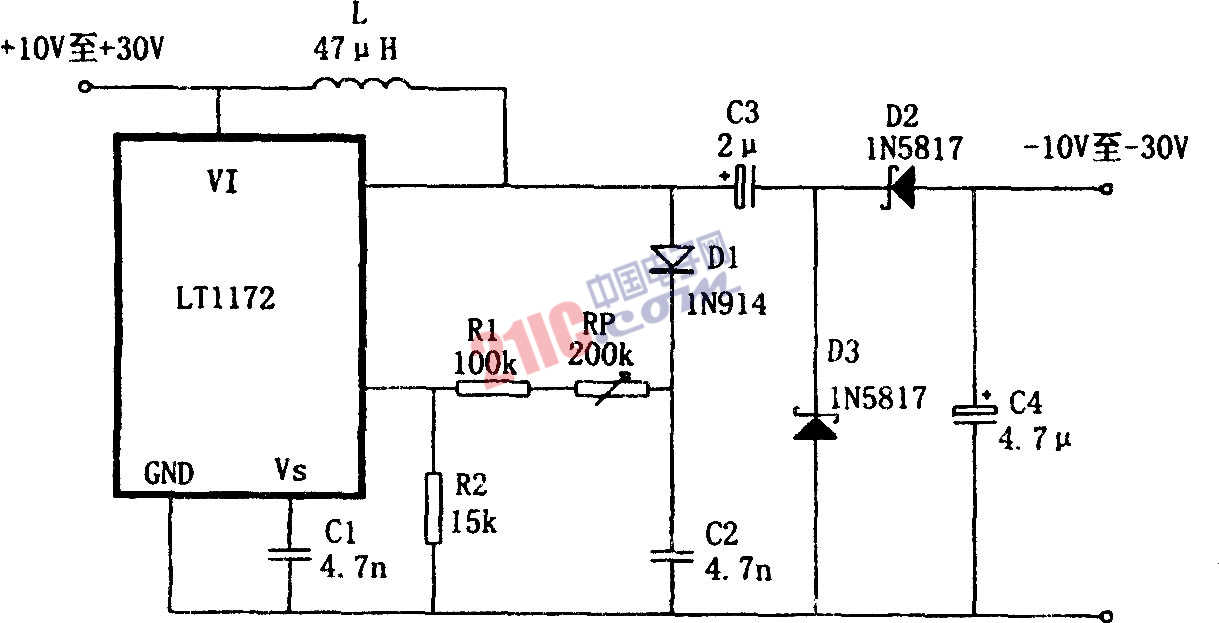

如图所示为一种由升压型开关稳压器 LT1172构成的极性反转型升压电源。该电源输出电压为-10～-30V，输出电流为25mA，变换效率为80％。它利用LT1172进行升压，并在LT1172的输出端接C1、C2、D2、D3所组成的“电荷泵”完成输出电压的极性变换。

(责任编辑：admin)
