CW4960/CW4962构成双电压(+5V/1.5A、-12V/100mA)输出的应

时间:2025-01-23 15:18来源:[db:来源] 作者:admin 点击: 次

[db:摘要]

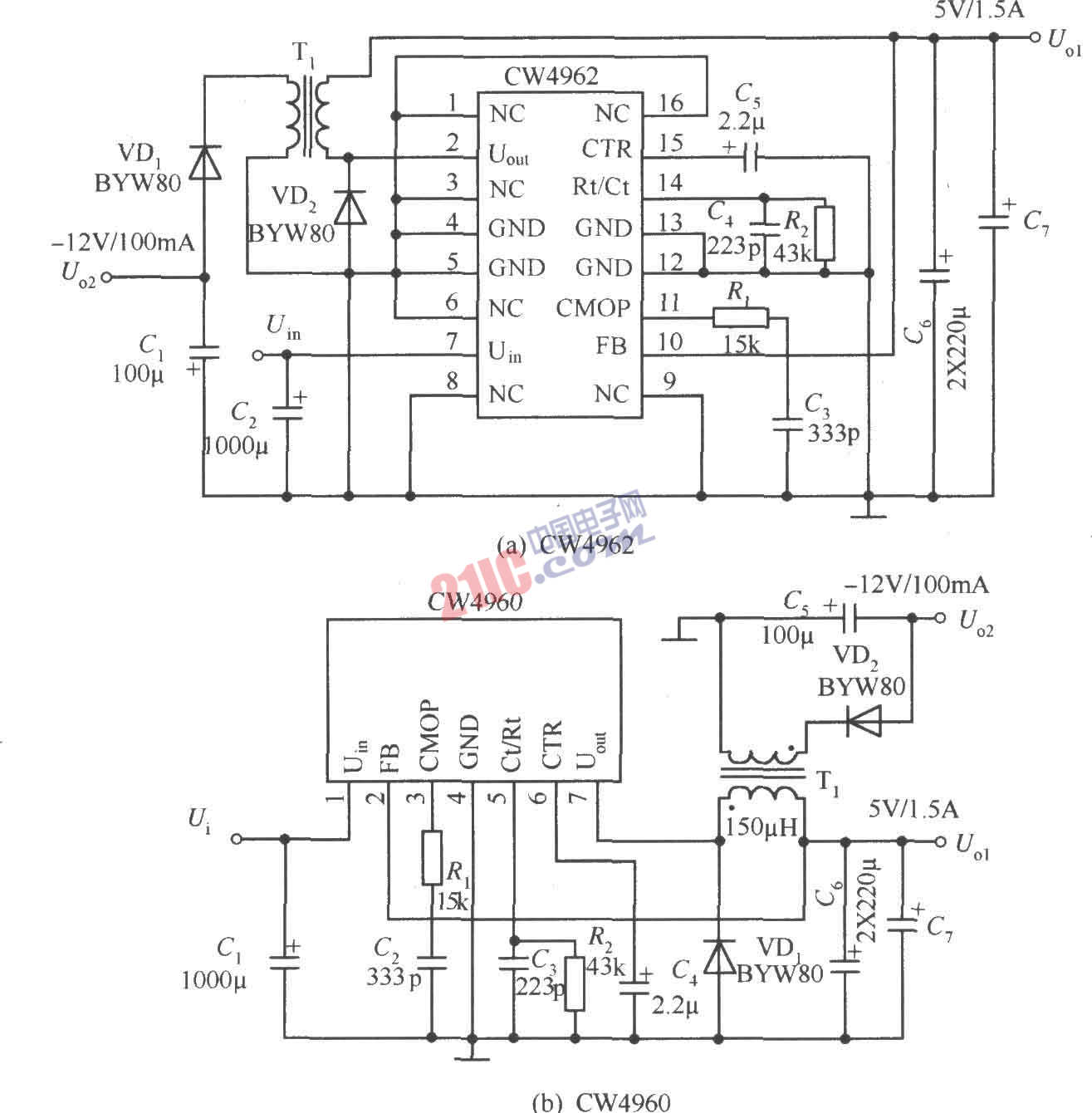

　　由CW4962、CW4960构成的+5V／1.5A、-l2V／100mA的稳压电源电路如图所示。其中，+5V、1.5A是主电源。在输出电路中用变压器代替电感线圈。-12V、l00mA的辅电源是将变压器二次绕组再整流、滤波后得到。
