单片开关集成稳压器CW4962／CW4960的典型应用电路_电工基础知识

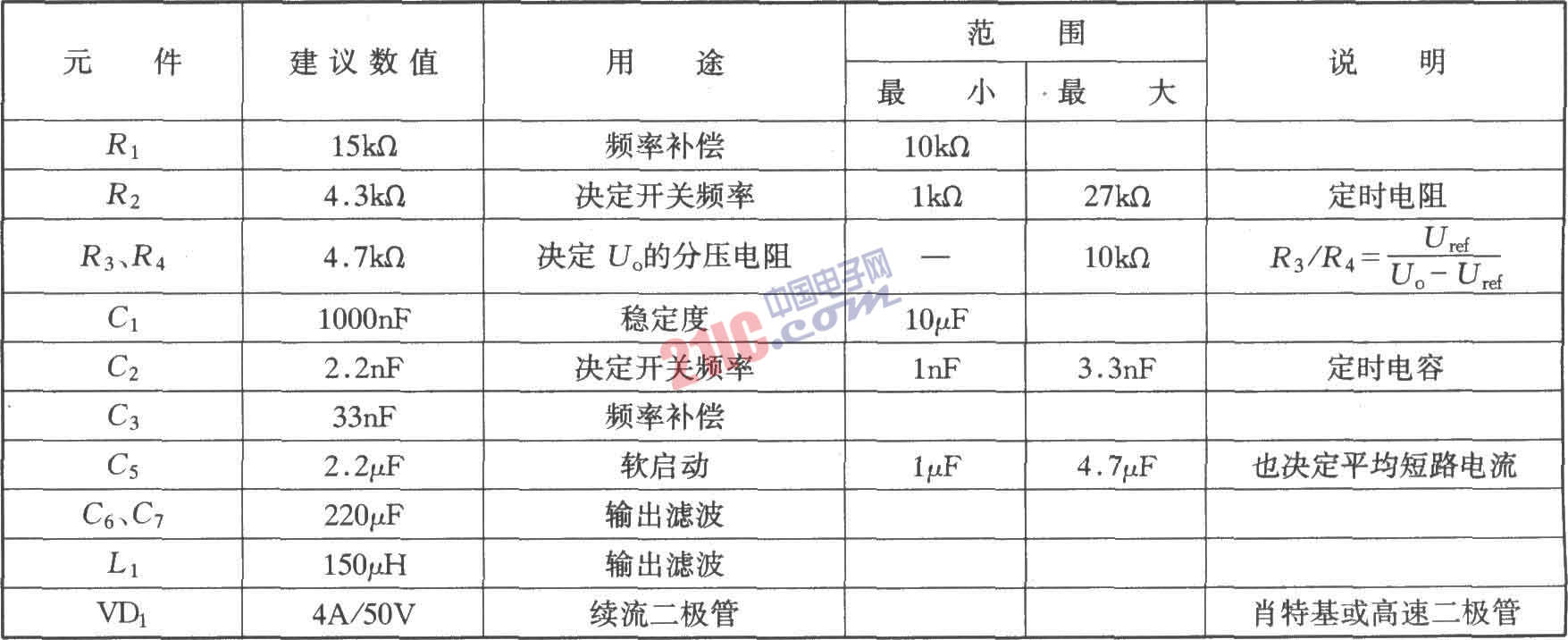

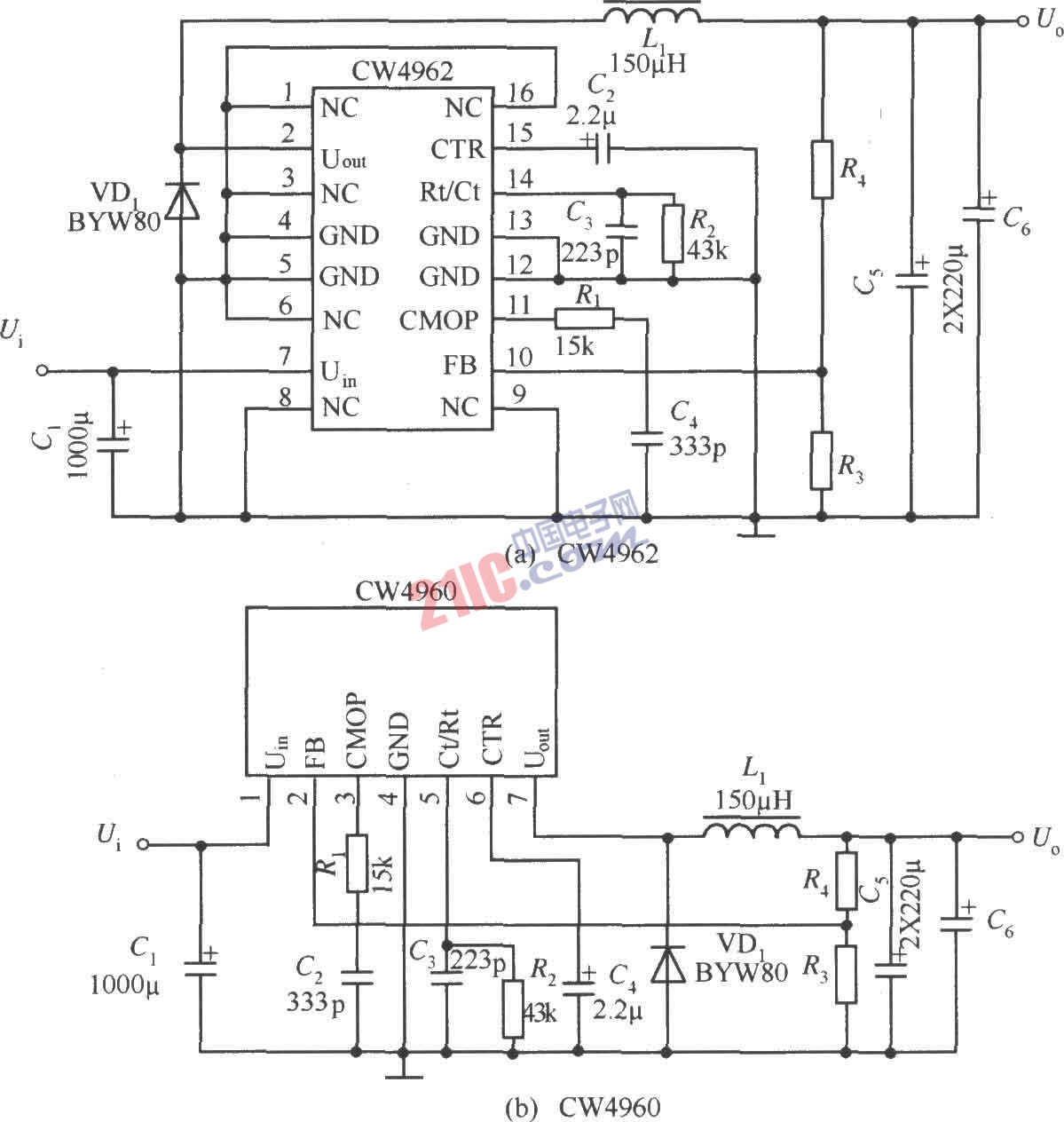

如图所示是CW4962／CW4960的典型应用电路。该电路最大输入电压为50V，输出电压可以5V调至40V。输入直流电压的获得可以用工频变压器从交流220V降压获得，也可以用单端反激式开关稳压器获得。外围元件的选择如下表所示。
