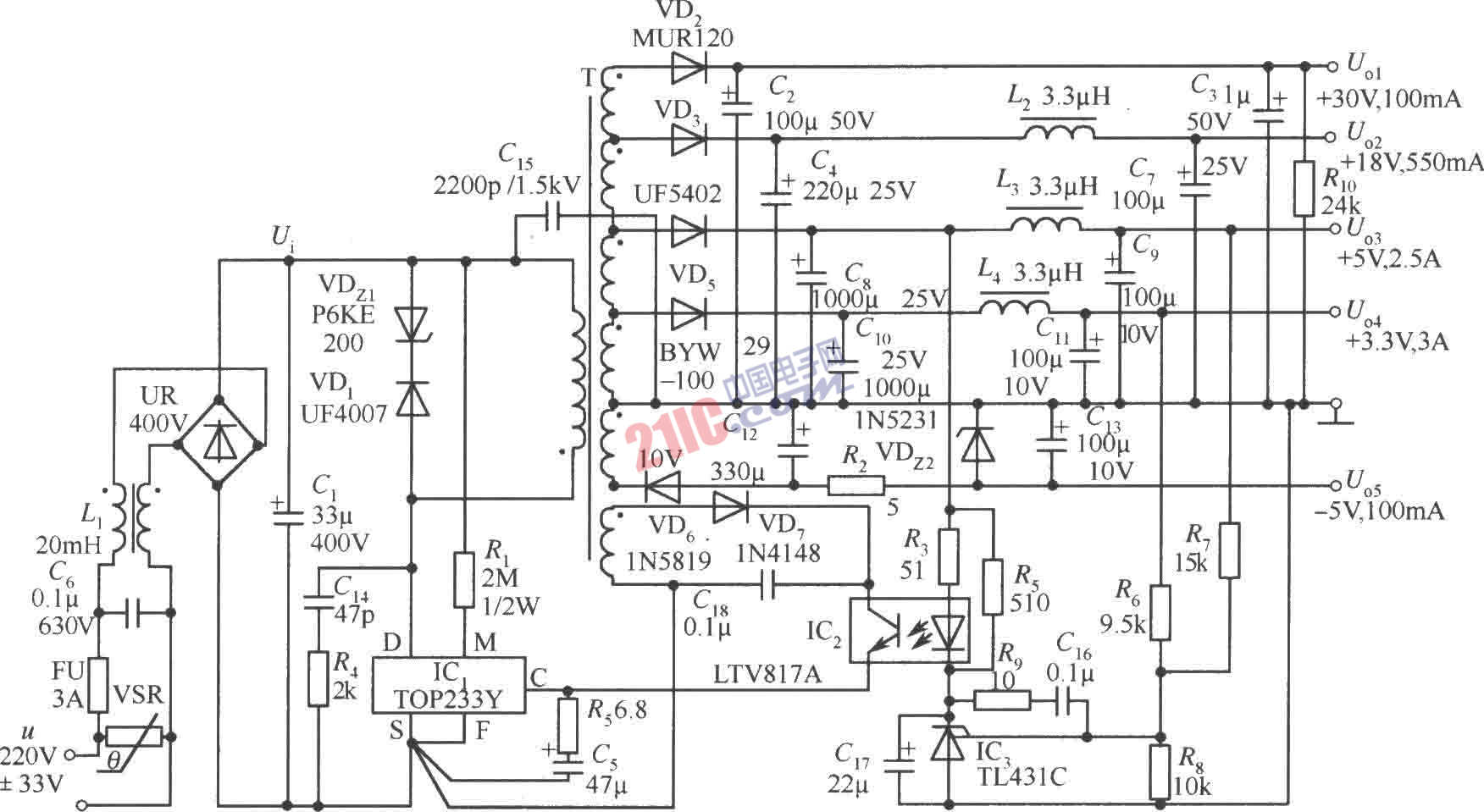

具有5路输出的35W机顶盒开关电源电路如图所示。这5路电压分别为：Uo1(+30V、100mA)，Uo2(+18V、550mA)，Uo3(+5V、2.5A)，Uo4(+3.3V、3A)，Uo5(-5V、100mA)。其中，+5V和+3.3V作为主输出，其余各路均为辅输出。当交流输入电压u=220(1±15％)V时，该开关电源总输出功率达38.5W，若采用宽范围电压输入(u=85～265V)，总输出功率就降低25W。可用作机顶盒(Set?top Box)、录像机(VCR)、摄录像机(CVCR)和DVD机中的开关电源。该机顶盒开关电源的效率高于77％，具有欠电压和过电压保护功能。
