通电后延时断开,延时断开后又自动延时恢复通电

时间:2021-05-04 10:05来源:未知 作者:admin 点击: 次
说明一点； 时间 继电器 的延时时间有160秒钟、160分钟、160小时按需要来选择） 下面我提供单相220V较大功率、既可以手动连续工作也可以自动断续工作的 接线图 、同时提供400W以下小

说明一点；时间继电器的延时时间有1—60秒钟、1—60分钟、1—60小时按需要来选择）

下面我提供单相220V较大功率、既可以手动连续工作也可以自动断续工作的接线图、同时提供400W以下小功率、既可以连续工作也可以断续（间歇）工作的接线图供参考；

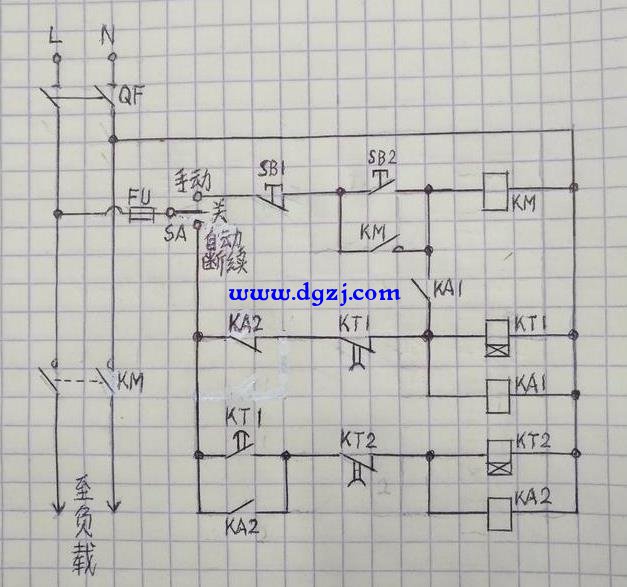

（1）；单相220V较大功率接线图如下；

通电后延时断开,延时断开后又自动延时恢复通电
（说明一点；上图的控制电路也可以控制三相380V主电路） (责任编辑：admin)
