一个灯两个开关控制怎么接线图

时间:2018-06-19 10:45来源:未知 作者:admin 点击:
一个灯两个开关控制怎么 接线图 一灯两开关是很实用的,特别是卧室和楼梯的层与层之间,卧室是从门口位开灯,然后在床上附近熄灯,楼梯是从下层开灯,再从上层熄灯,而且熄火

一个灯两个开关控制怎么接线图

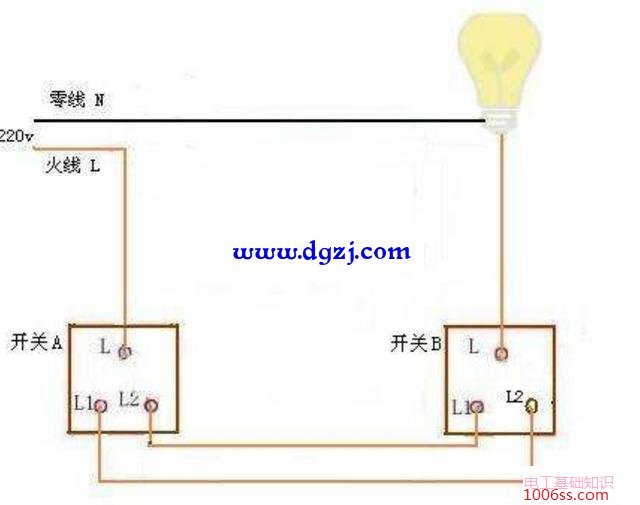

一灯两开关是很实用的,特别是卧室和楼梯的层与层之间,卧室是从门口位开灯,然后在床上附近熄灯,楼梯是从下层开灯,再从上层熄灯,而且熄火后也可以再次开灯,但接线时必须买的是双联灯控开关,所有电器店有卖,开关里面有L,L1,L2等三个接线口,如下图。
一个灯两个开关控制怎么接线图

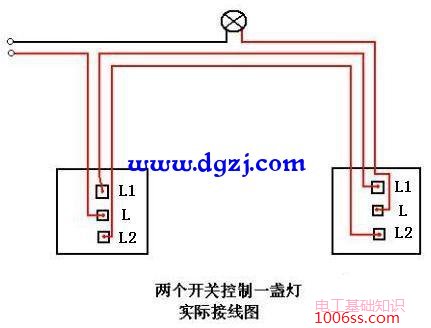

先接零线至灯头处,火线接到A开关L,两开关L1和L2交叉对接,再接一条线从B开关的L到灯头,即大功告成。L1和L2用优质双色红蓝花线就可以了,因为只是照明灯用着,也容易分1和2,很多初学者易接错。
一个灯两个开关控制怎么接线图
一个灯两个开关控制怎么接线图
材料:单刀双掷开关(俗称一开双控开关)2个,灯一套,电线若干。

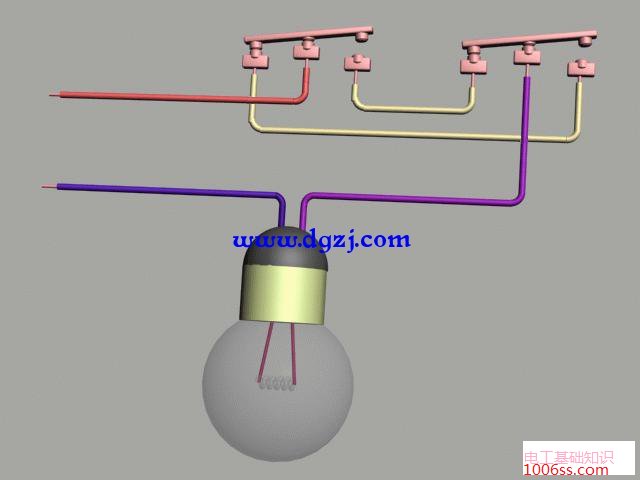

首先切记,火线进开关,零线进灯头的这个电工施工布线安全用语。火线的电工符合用字母L表示,零线用字母N表示。火线首先接入第一个开关的公共接线端子L,然后L1 L2接线端子引出两根联接线到第二个开关的L1 L2的接线端子上面,再从中间的公共端子L引出一根控制线到灯头的;零线是直接接入灯头。这样这个线路就连接好了。
这个电路的接法广泛用在两处地方控制一盏灯或者其他方面需要两处控制小功率负载地方如(楼梯灯,走廊,卧室等),可以方便人们自由开关电路。
