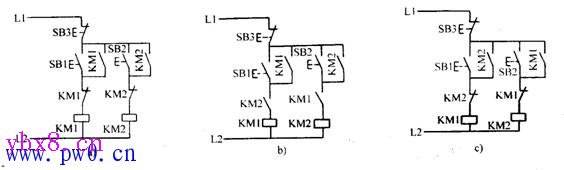

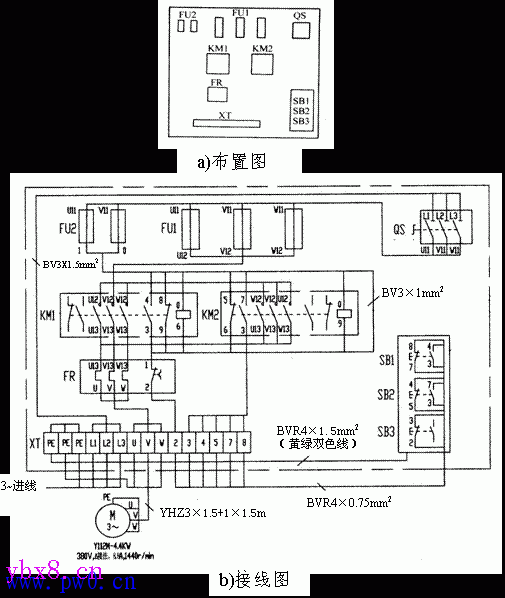

KM1自锁触头闭合自锁 KM1主触头闭合，电动机M启动连续正转 KM1联锁触头分断对KM2联锁，切断反转控制电路。 2)反转控制 按下反转按钮SB2 SB2常闭触头先分断，切断正转控制电路，KM1线圈失电。 KM1自锁触头分断解除自锁 KM1主触头分断，电动机M失电。 KM1联锁触头恢复闭合。 SB2常开触头后闭合，KM2线圈得电。 KM2自锁触头闭合自锁 KM2主触头闭合，电动机M启动连续反转 KM2联锁触头分断对KM1联锁，切断正转控制电路。 3)停止 按下停止按钮SB3 控制电路失电，正或反转接触器主触头分断，电动机M失电停转。 特点：操作方便，工作安全可靠。 ⑶例题分析 例2-3 几种正反转控制电路如图所示。试分析各电路能否正常工作？若不能正常工作，请找出原因，并改正过来。  解: a)不能正常工作。原因：联锁触头不能用自身接触器的常闭辅助触头。故障现象：出现控制电路时通时断现象。 b)不能正常工作。原因：联锁触头不能用常开辅助触头。故障现象：按启动按钮，接触器不能得电动作。 c)不能正常工作。原因：自锁触头不能自锁。故障现象：只能实现点动。 技能训练2-9 双重联锁正反转控制线路的安装与检修 1.目的要求 掌握双重联锁正反转控制线路的正确安装和检修。 2.工具、仪表及器材 ⑴工具 测电笔、螺钉旋具、尖嘴钳、斜口钳、电工刀、剥线钳等。 ⑵仪表 5050型兆欧表、钳型电流表、MF30型万用表。 ⑶器材 接触器联锁正反转控制线路板一块、导线、编码套管等，电器元件见表2-18。 3.安装训练 ⑴由电路图设计布置图a)和接线图b)。  ⑵安装步骤和工艺要求 1)配齐所用电器元件并检验，在控制板上安装所有电器元件，元件要整齐、匀称等。 2)板前明线布线和套编码套管。先控制回路后主回路由里向外布线，布线要求横平竖直、整齐、分布均匀等，每根线套两个编码套管。 3)安装电动机，连接电动机和按钮的保护地线。 4)连接电源、电动机等控制板外部的导线。 5)自检、交验合格后，通电试车。 6)通电试车完毕，停转、切断电源。先拆三相电源线，再拆电动机负 (责任编辑：admin) |
