差分放大电路设计(一)

时间:2023-08-08 11:26来源:未知 作者:admin 点击:
差分放大电路以其优良的特性,在 模拟 电路应用十分广泛,这是其原理图 我们可以按上节介绍的方法,少许改动搭积木一样把图中Rc和Re,用简单的镜像流代替,就变成了一个真正的差

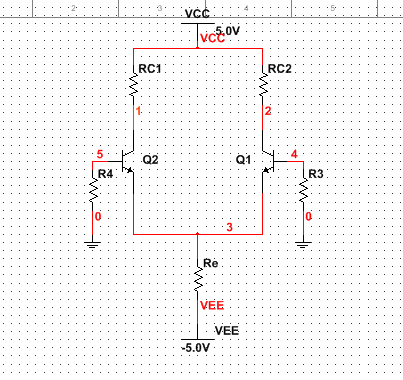

差分放大电路以其优良的特性,在模拟电路应用十分广泛,这是其原理图

差分放大电路设计(一)

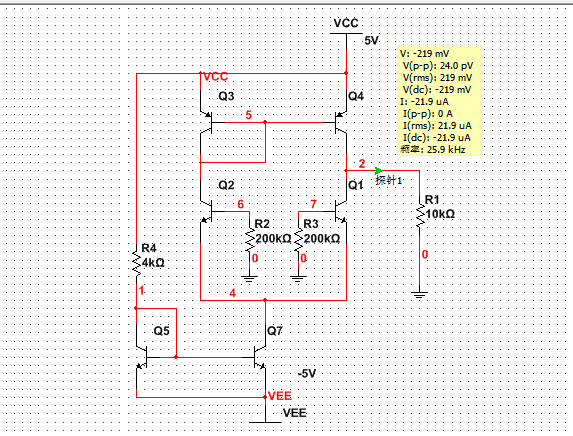

我们可以按上节介绍的方法,少许改动搭积木一样把图中Rc和Re,用简单的镜像流代替,就变成了一个真正的差分放大电路,如图

差分放大电路设计(一)

电路的参数可以按照以前小节的计算方法,R2,R3是两个平衡电阻。保证静态偏置电路一致,电路不会失调。差分电路一般用在前置放大,所以设置的静态偏置电流会很小,一般采用微电流镜像流电路,本例只是演示,用最简单的镜像流。

唯一注意的是R1负载电阻,元器件的参数越一致,对称性越好,流过R1的电流就越小,R1值的变动,对差分电路影响越小。

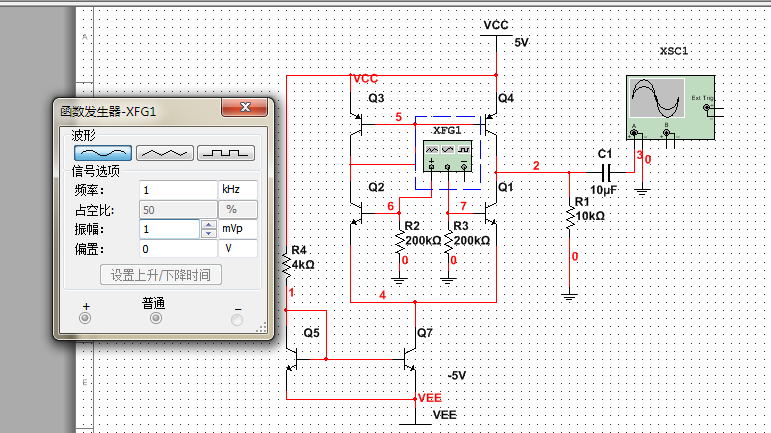

现在我们来测试放大倍数,如图

差分放大电路设计(一)

差分放大电路设计(一)

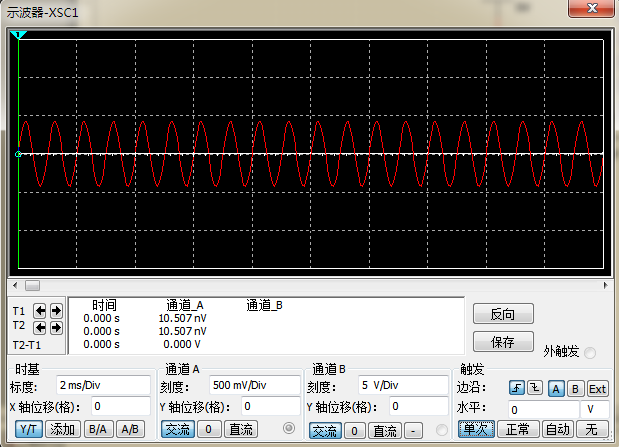

信号1Kz,幅值1mv,双端输入,单端输出,大概500倍左右。
