电路图：

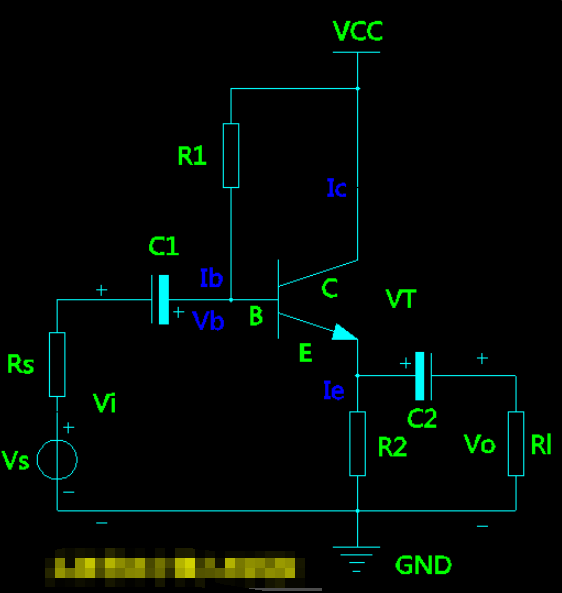

共集电极放大电路电路图

器件参数计算：

三极管选用S9013三极管，该S9013 hFE的实测值为283，实测过程如下：

将万用表拨至hFE档位（注意对于某些万用表需要拔掉正极表笔才能将档位拨至hFE档位）如图A所示。

将三极管引脚插入万用表上相应管型（NPN或者PNP）的相应EBC极插孔中，如图B所示。S9013三极管为NPN型三极管，引脚定义如图C所示。

实测值如D图所示。

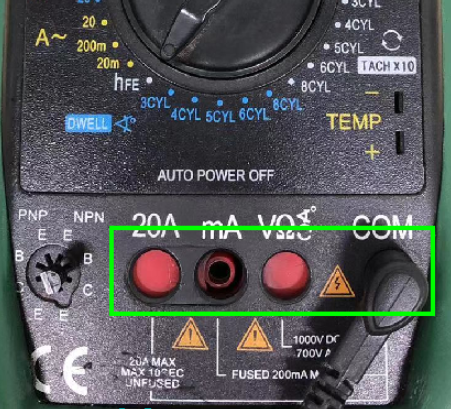

A--必要情况下须拔掉表笔

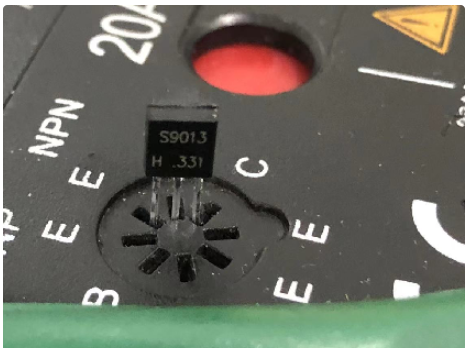

B--三极管插入对应测量插孔

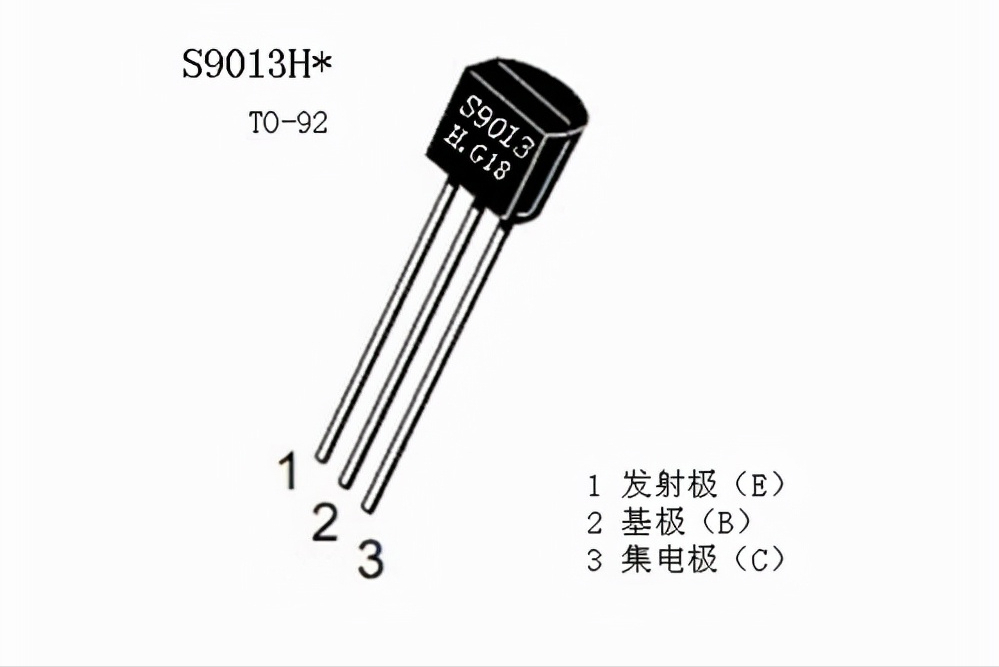

C--S9013三极管引脚图

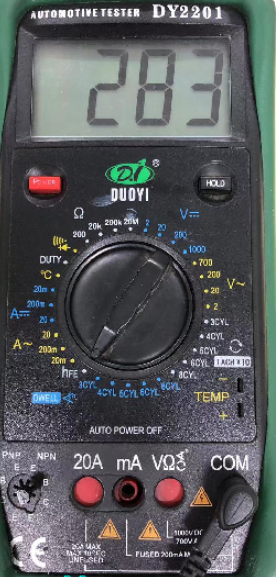

D--S9013 hFE实测值

计算R1、R2：

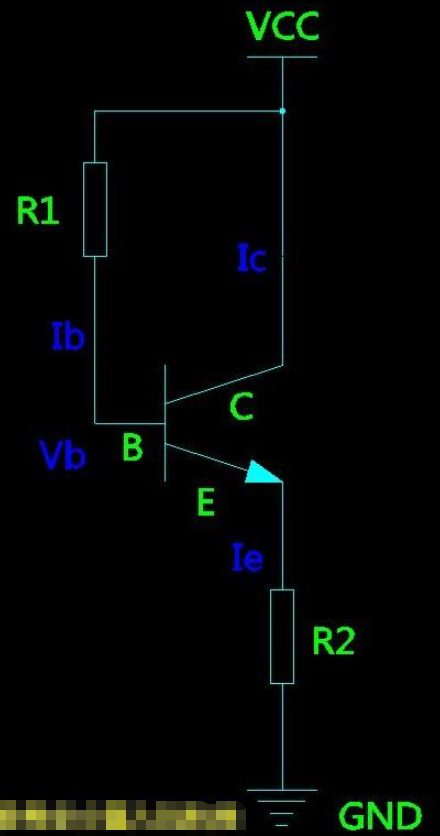

共集电极放大电路的直流通路如图E所示。

R1为B极偏置电阻，R2为E极电阻，电源电压Vcc为DC5V，输出极为E极。

为避免截止失真和饱和失真故将E极静态电压设计为电源电压的二分之一即Ve=2.5V。

设定静态Ie为一较小值，此实验设置为1mA，故R2=2.5KΩ。

因BE极正向导通电压为0.7V，故B极静态电压Vb=Ve+0.7=3.2V，Vr1=Vcc-Vb=1.8V。

B极静态电流Ib=Ie/(1+hFE)=1mA/284≈0.00351mA。

B极偏置电阻R1=Vr1/Ib=513KΩ。

E--共集电极放大电路直流通路

电路搭建：

513KΩ的R1用了5个100KΩ的电阻串联得到，0.25KΩ的R2用精密电位器得到，电路实物图如F、G图所示。

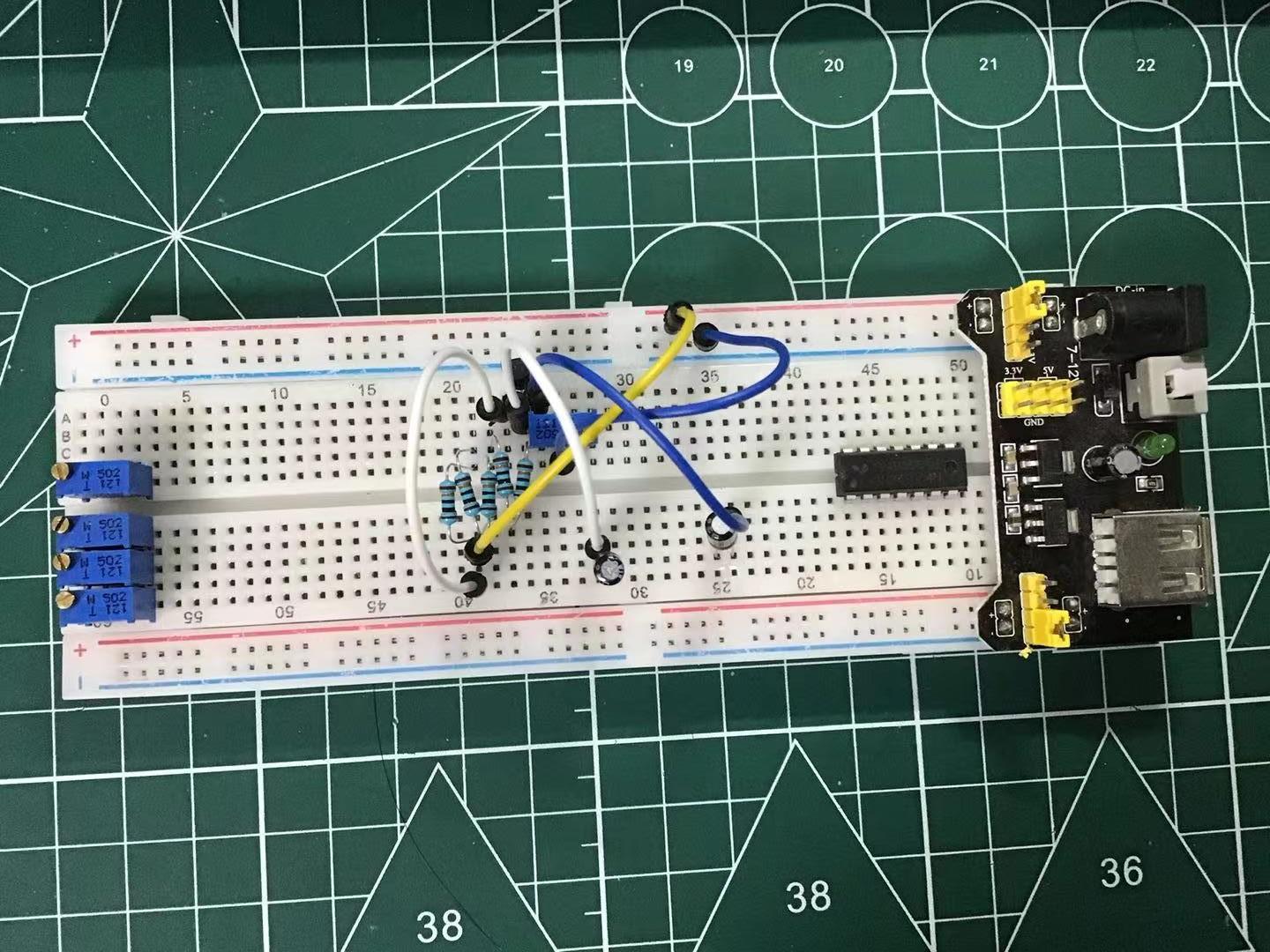

F--实物电路

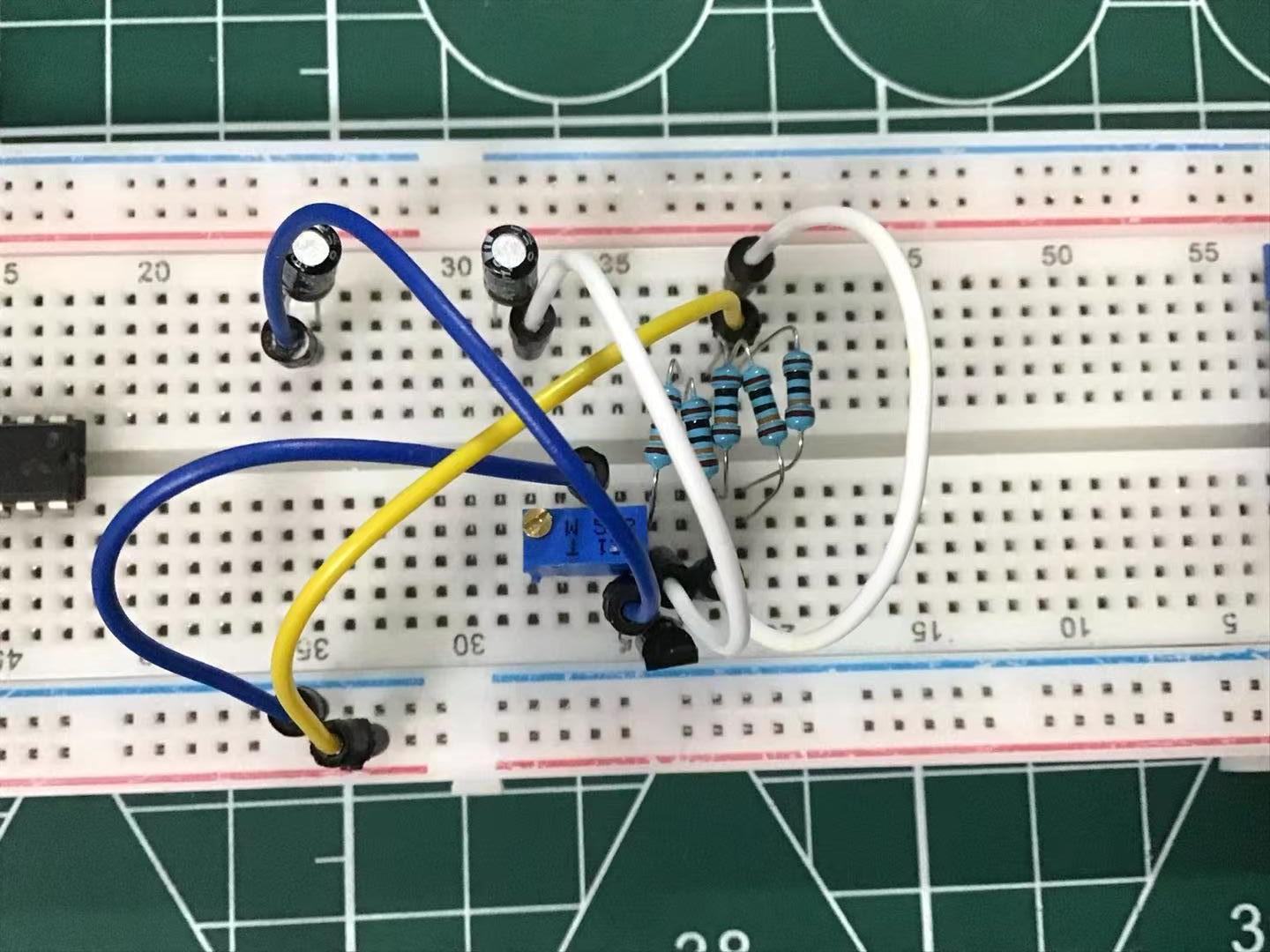

G--实物电路

检验：

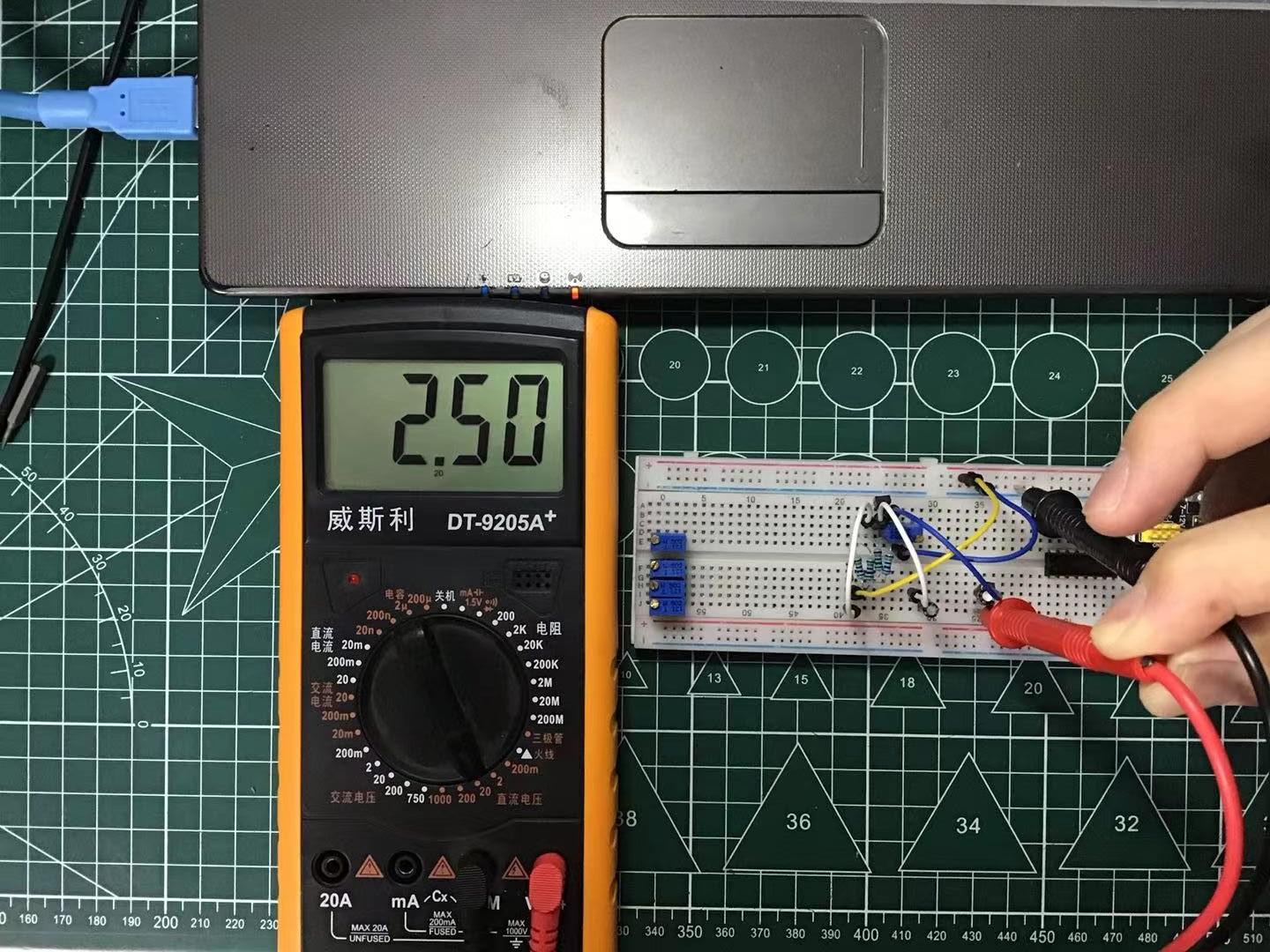

E极静态电压为2.5V，与目标一致，测量结果如H图所示。

H--E极静态电压

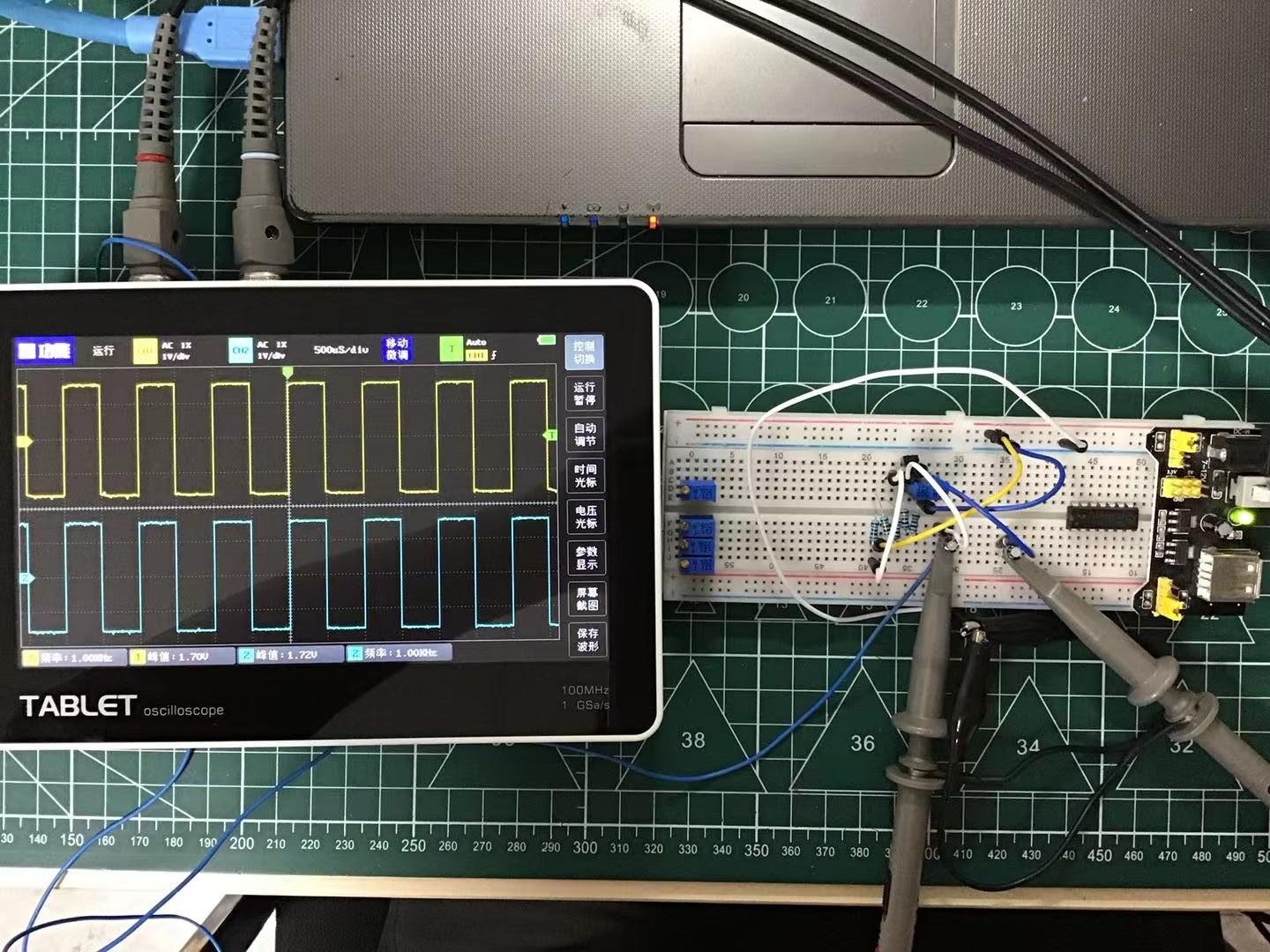

输入信号取自示波器自带1Khz方波，输出与输入信号相位相同、幅度相同，如I图所示。

I--输入输出比较
