MOS管有三个引脚，分别是，栅极G、源极S、漏极D，这三个脚，用于链接外部的电路。其中栅极G是控制引脚，通过改变引脚的电平，我们可以直接控制这个MOS管的开与关。漏极D和源极S这两个引脚，就相当于，开关电路的两头，一个脚连接电源，一个脚，连接电路的地。

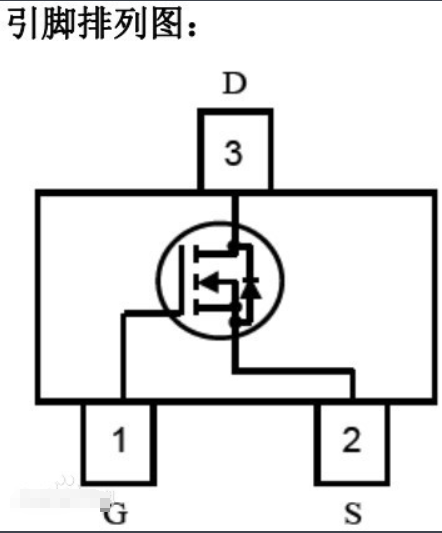

引脚排列图

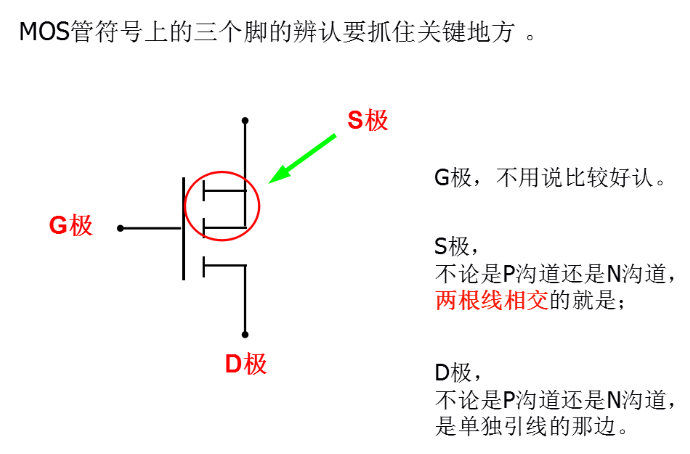

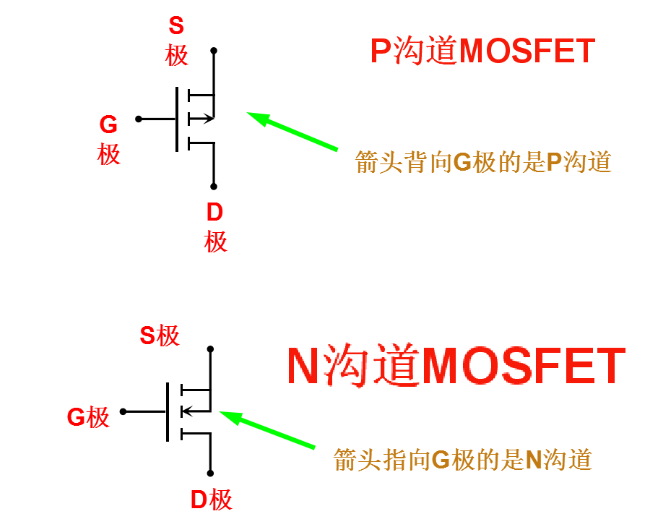

电气符号

MOS管的栅极G、源极S、漏极D的判定方法

1.判断栅极G

MOS驱动器主要起波形整形和加强驱动的作用：假如MOS管的G信号波形不够陡峭，在点评切换阶段会造成大量电能损耗其副作用是降低电路转换效率，MOS管发烧严峻，易热损坏MOS管GS间存在一定电容，假如G信号驱动能力不够，将严峻影响波形跳变的时间。

将G-S极短路，选择万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。若发现某脚与其字两脚的电阻均呈无限大，并且交换表笔后仍为无限大，则证实此脚为G极，由于它和另外两个管脚是绝缘的。

2.判断源极S、漏极D

将万用表拨至R×1k档分别丈量三个管脚之间的电阻。用交换表笔法测两次电阻，其中电阻值较低(一般为几千欧至十几千欧)的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。因为测试前提不同，测出的RDS(on)值比手册中给出的典型值要高一些。
