小川给大家介绍的是基本共发射极放大电路的Multisim仿真及分析。希望大家能够多多支持。

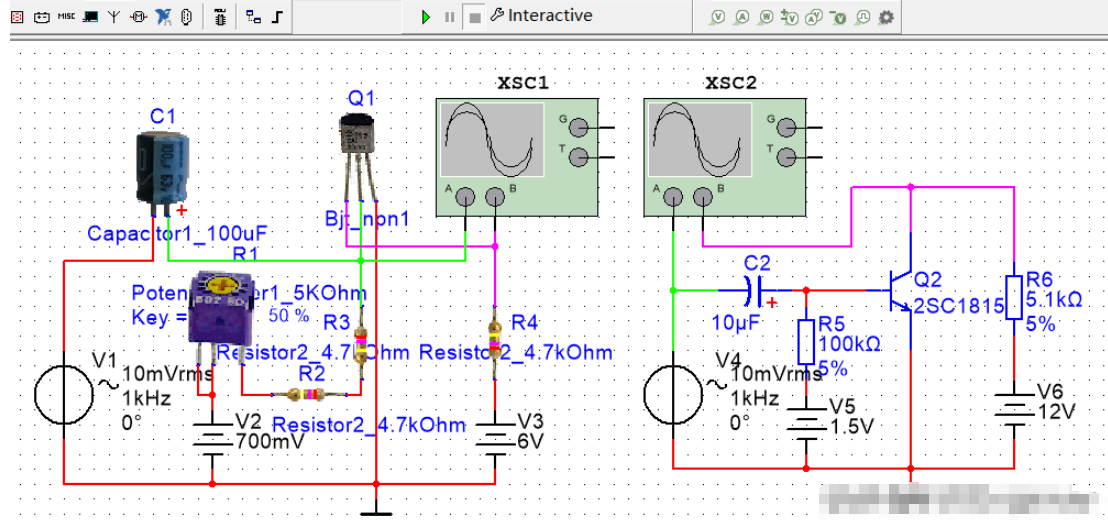

仿真前

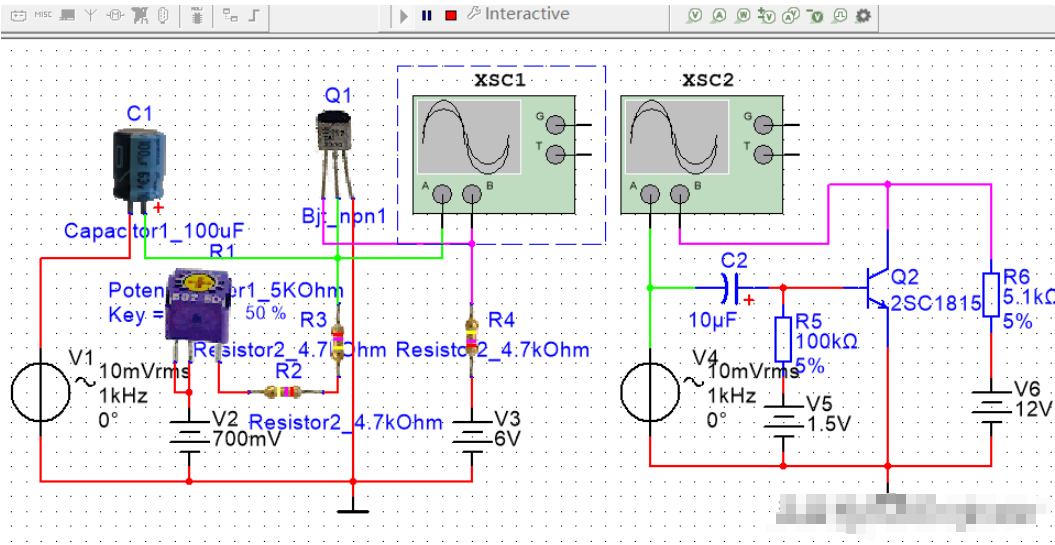

仿真中

XSC1

最基本的共发射极放大电路，双电源供电，集电极电流由基极电源和偏置电阻确定。左侧为3D理想三极管，右侧为真实三极管2SC1815。

我们可以在电路中串联电流表分别测量出基极电流和集电极电流；也可以并联电压表分别测量出基极对地电压和集电极对地电压。但也可以利用软件本身的分析功能，求出各节点的电压。方法是：

1、执行菜单命令Simulate/Analysis/DC Operating Point。

2、在打开的对话框中，选中分析节电28、29、36、39，并分别将其由左边移至右边。

3、按Simulate按钮，即可在打开的Grapher View图表中，看到被测节电电压。

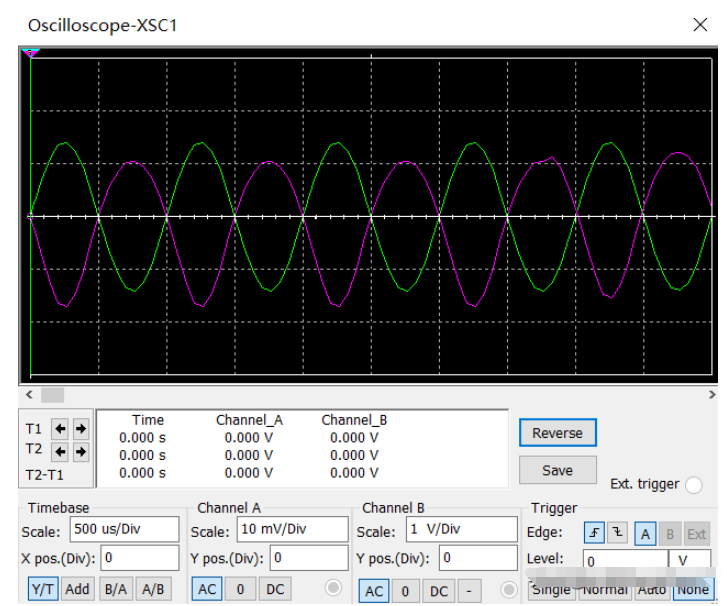

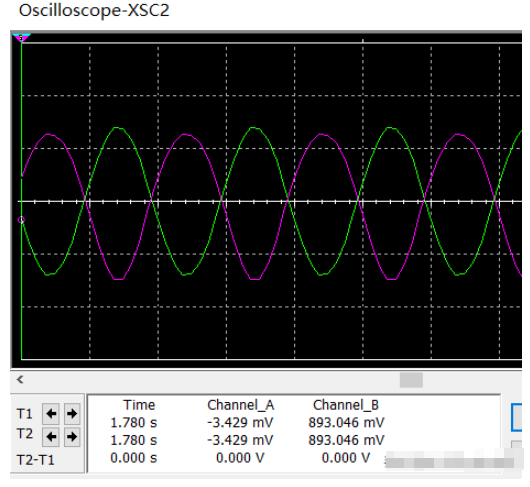

双击示波器图标，按下述进行设置：两台示波器的X轴扫描均为500μS/Div，A通道Y轴幅度均为10mV/Div，左边示波器B通道Y轴幅度为1V/Div，右边B通道Y轴幅度为2V/Div。打开电源后，即可观察到输出、输入信号波形的倒相关系，还可以利用示波器分别测出输出、输入信号的幅度，并计算出交流放大倍数。
