共集电极放大电路静态分析

时间:2023-06-28 11:26来源:未知 作者:admin 点击:

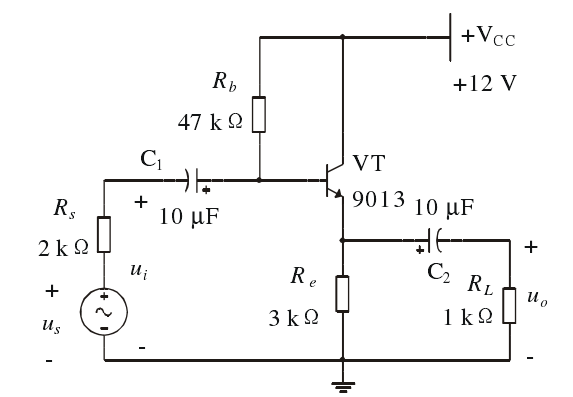

共集电极放大电路也被称为电压跟随器或者随动 放大器 。在共集电极放大电路中,输入 信号 通过 耦合 电容 C1输入到 晶体管 的基极,输出信号则从晶体管的发射极处取出。 静态分析

共集电极放大电路也被称为电压跟随器或者随动放大器。在共集电极放大电路中,输入信号通过耦合电容C1输入到晶体管的基极,输出信号则从晶体管的发射极处取出。

静态分析是指在直流偏置下,分析电路的静态工作状态。共集电极放大电路的静态分析方法如下:

首先,需要选择合适的直流电源电压,确定电路的工作区域。一般来说,应该选择直流电源电压稍大于晶体管的饱和电压,以确保晶体管能够正常工作。通常,可以选择电源电压为10V左右。

接下来,需要根据直流电源电压和电路参数计算出晶体管的工作点,即发射极电流IE和发射极-基极之间的电压VBE。对于PNP型晶体管,发射极电流和发射极-基极之间的电压的计算方法与NPN型晶体管相同。

共集电极放大电路静态分析

假设共集电极放大电路中使用NPN型晶体管,其静态分析步骤如下:

确定直流电源电压VCC和电阻值。假设VCC为10V,电阻R1为1kΩ,电阻R2为10kΩ。

计算基极电阻RB和发射极电阻RE。RB = R1 * R2 / (R1 + R2) = 909.1Ω,RE = VCC / IE。

根据基本放大电路的公式,计算电路的电流放大倍数β。β = RC / (RB + RE)。

假设晶体管的β值为100,根据电路的工作点,可以计算出晶体管的发射极电流IE和发射极-基极之间的电压VBE。假设VBE为0.7V,可以根据KVL(基尔霍夫电压定律)得到以下方程:

VCC - IE * RE - VBE = 0

解得IE = 2.3mA,VCE = VCC - IE * RE = 7.7V。

验证电路的静态工作点是否满足要求。通常情况下,应该选择工作点靠近中心区域,以保证电路的线性放大性能和稳定性。

共集电极放大电路的静态分析较为简单,但需要注意选择合适的工作点和电路参数,以确保电路的正常工作和性能稳定。
