设计说明显示了如何通过线性稳压器在级联中增加一个JFET，从而将允许的输入电压扩展到25V或40V，具体取决于所使用的JFET。设计中采用MAX666稳压器。

通过在级联中增加一个带有线性稳压器的JFET（图1），可以扩展稳压器的输入电压范围。所示稳压器适合电池供电应用，因为无论输出电流水平如何，其CMOS电路的最大电流仅为12μA。芯片的 V在但是，16.5V的限值不包括某些应用。

连接外部 JFET 可将电路的输入电压限值扩展到 JFET 的栅源击穿电压。例如，J106器件将此限制扩展到25V。J106具有6Ω导通电阻，IC1具有最小V在/在外0.6V至0.8V差分;因此，对于低负载电流，该组合可提供低至 5.5V 的芯片输入的 6V 输出。该电路可在 40V 和 5.6V 电压下提供 5mA 电流在.

用106N2 JFET代替J4391可将允许输入电压提高到40V。2N4391具有30Ω导通电阻，因此在40V电压下可提供2mA在/在外差分或 10mA，带 1V 差分。

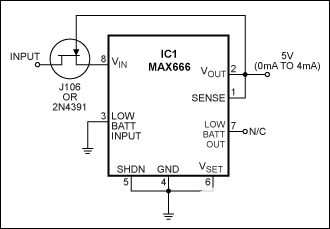

图1.在级联中增加一个带有线性稳压器IC的JFET，可将允许的输入电压扩展到25V或40V，具体取决于所使用的JFET器件。
