BJT双极型晶体管也就是三极管，是电流控制型器件；可看做是两个背靠背的PN结；有NPN和PNP两种，那么怎么根据符号来区分是NPN还是PNP呢?

　　如何区分三极管NPN和PNP?

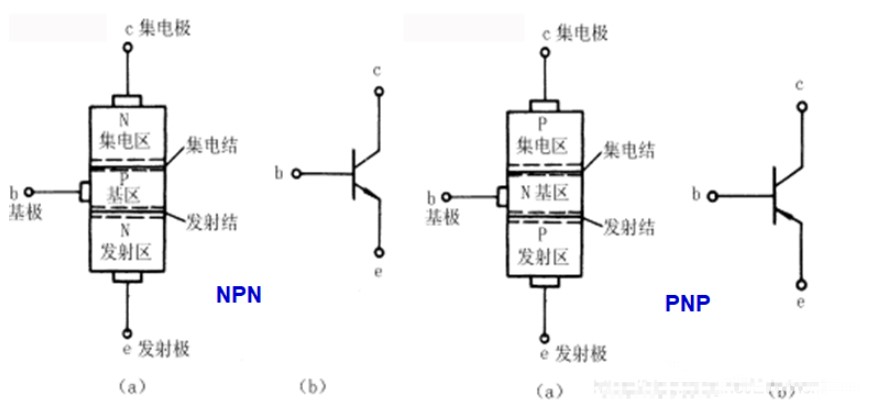

　　首先基极(Base)是最容易区分的，一看便知道;另外可以确定的是，不管是NPN还是PNP，带箭头的一极均是发射极(Emitter)，那么剩下的一极就是集电极(collector);搞清楚极性之后，再看发射极上的箭头的方向，若箭头从B指向E，则它是NPN管，若箭头从E指向B则为PNP管；(箭头的方向实际表示了三极管正常工作时电流的方向)。

　　图1

　　三极管的脚位判断类型

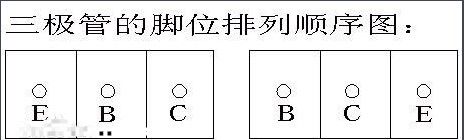

　　三极管的脚位判断，三极管的脚位有两种封装排列形式，如图2：三极管是一种结型电阻器件，它的三个引脚都有明显的电阻数据，测试时(以数字万用表为例，红笔+，黒笔-)我们将测试档位切换至 二极管档 (蜂鸣档)标志符号如图3：正常的NPN结构三极管的基极(B)对集电极(C)、发射极(E)的正向电阻是430Ω-680Ω(根据型号的不同，放大倍数的差异，这个值有所不同)反向电阻无穷大;正常的PNP 结构的三极管的基极(B)对集电极(C)、发射极(E)的反向电阻是430Ω-680Ω，正向电阻无穷大。集电极C对发射极E在不加偏流的情况下，电阻为无穷大。基极对集电极的测试电阻约等于基极对发射极的测试电阻，通常情况下，基极对集电极的测试电阻要比基极对发射极的测试电阻小5-100Ω左右(大功率管比较明显)，如果超出这个值，这个元件的性能已经变坏，请不要再使用。如果误使用于电路中可能会导致整个或部分电路的工作点变坏，这个元件也可能不久就会损坏，大功率电路和高频电路对这种劣质元件反应比较明显。

　　图2

　　图3

　　综合整理自CSDN技术社区、百度百科
