同时具备MOSFET和IGBT优势的Hybrid MOS

时间:2023-05-14 11:26来源:未知 作者:admin 点击:
本文介绍ROHM命名为“Hybrid MOS”的、同时具备 MOSFET 和 IGBT 两者优势的MOSFET。产品位于下图最下方红色框内。 同时具备MOSFET和IGBT优异特性的Hybrid MOS GN系列 Hybrid MOS是同时具备超级结MOS

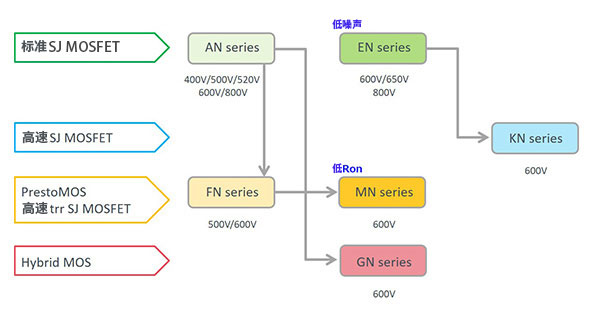

本文介绍ROHM命名为“Hybrid MOS”的、同时具备MOSFETIGBT两者优势的MOSFET。产品位于下图最下方红色框内。

同时具备MOSFET和IGBT优势的Hybrid MOS

同时具备MOSFET和IGBT优异特性的Hybrid MOS GN系列

Hybrid MOS是同时具备超级结MOSFET(以下简称“SJ MOSFET”)的高速开关和低电流时的低导通电阻、IGBT的高耐压和大电流时的低导通电阻这些优异特性的新结构MOSFET。

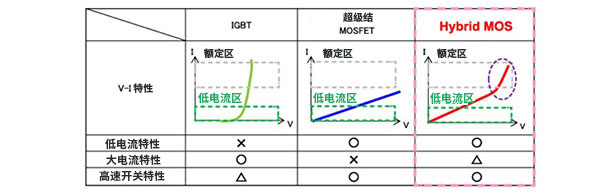

下面为IGBT、SJ MOSFET、Hybrid MOS的特征比较图。

同时具备MOSFET和IGBT优势的Hybrid MOS

如V-I特性所示,Hybrid MOS在低电流范围具有与SJ MOSFET基本相同的良好特性。在大电流范围斜率陡升,可流过更多的电流。这表示该范围的导通电阻比SJ MOSFET低,虽然不能说是与IGBT同等,但Hybrid MOS大大改善了SJ MOSFET大电流范围的特性。

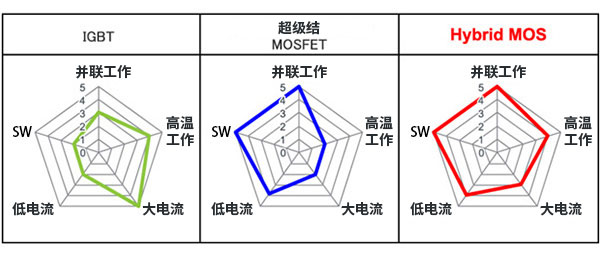

5个项目分5个等级进行评估的稍详细的比较图。从图中清晰可知,Hybrid MOS具备全能型特性。

同时具备MOSFET和IGBT优势的Hybrid MOS

与SJ MOSFET 相比,Hybrid MOS在高温下的工作得到显著改善。另外,还能够在更大电流下工作。这与前面提到的导通电阻的温度特性密切相关。

右图表示Hybrid MOS与SJ MOSFET的导通电阻Ron的详细温度特性。SJ MOSFET在高温时,相对于ID的VDS、即Ron显著增加。所以,当周围温度高时不必言说,当ID增加时可能会产生发热增加、芯片温度上升、Ron增加、故芯片温度进一步上升的“热失控”状态。而Hybrid MOS即使在高温状态下,Ron及Ron的变动非常小,在Tj=125℃、ID=20A条件下的比较中,Ron换算结果减少达62%。
