三极管的几种特殊用法

时间:2023-05-07 11:27来源:未知 作者:admin 点击: 次
晶体管 (transistor)是一种固体 半导体 器件(包括 二极管 、三极管、场效应管、晶闸管等，有时特指双极型器件)，具有检波、整流、放大、开关、稳压、 信号 调制等多种功能。 三极管的

晶体管(transistor)是一种固体半导体器件(包括二极管、三极管、场效应管、晶闸管等，有时特指双极型器件)，具有检波、整流、放大、开关、稳压、信号调制等多种功能。

三极管的功能之一就是作为开关，利用其截止特性，实现开关功能。 但是很多人并不能很好的理解三极管的开关功能，下面以8个实例图片，生动的阐述三极管作为开关的功能。

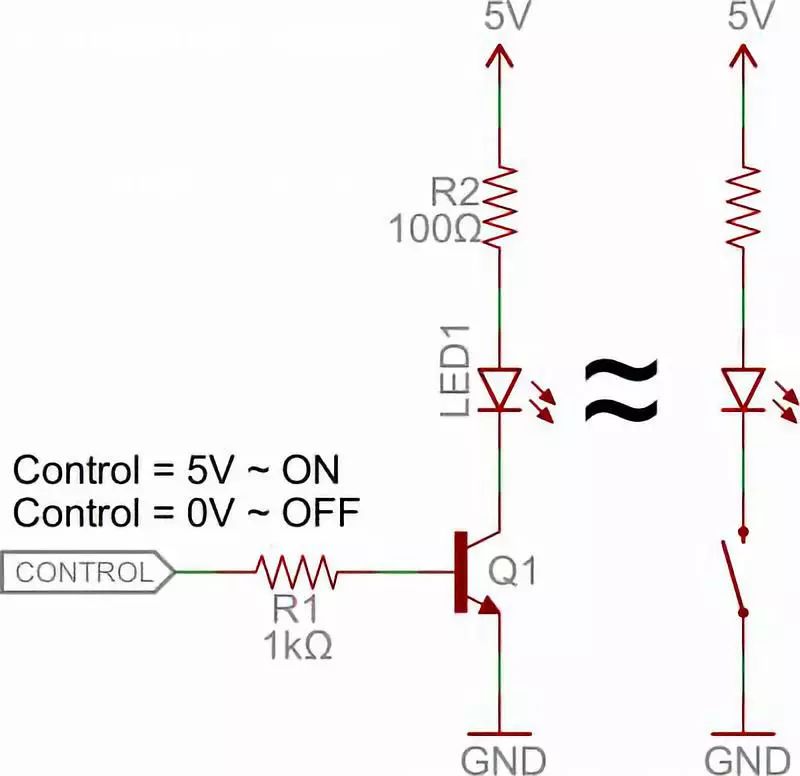

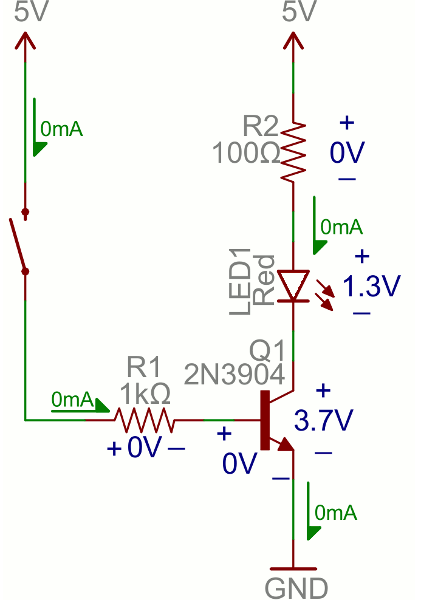

1.低边开关

三极管的几种特殊用法

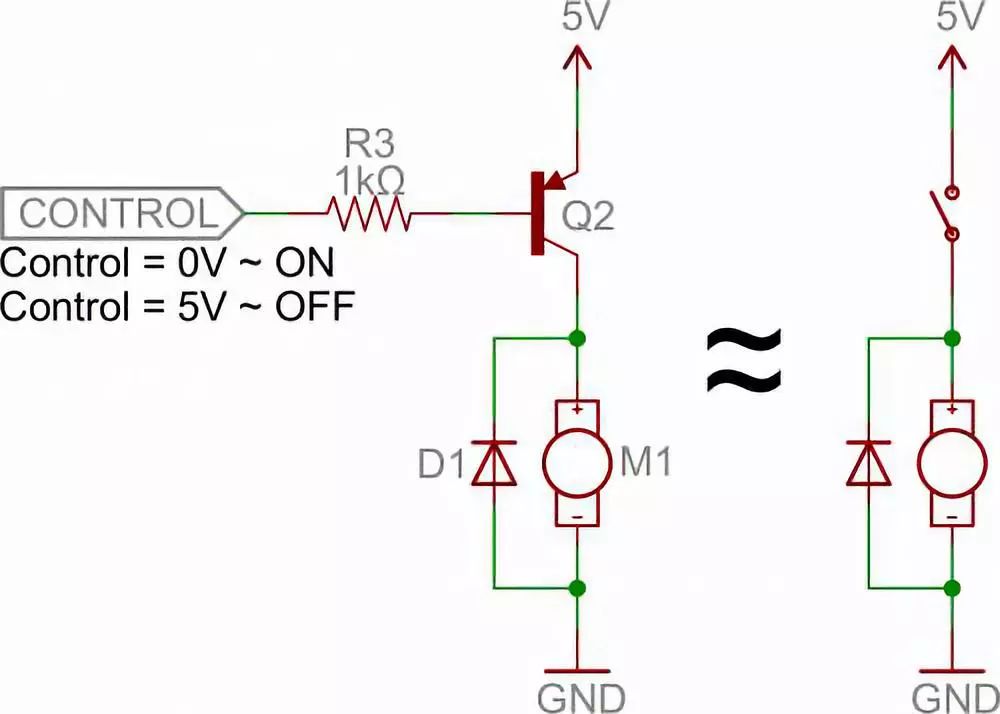

2.高边开关

三极管的几种特殊用法

3.基极电阻

三极管的几种特殊用法

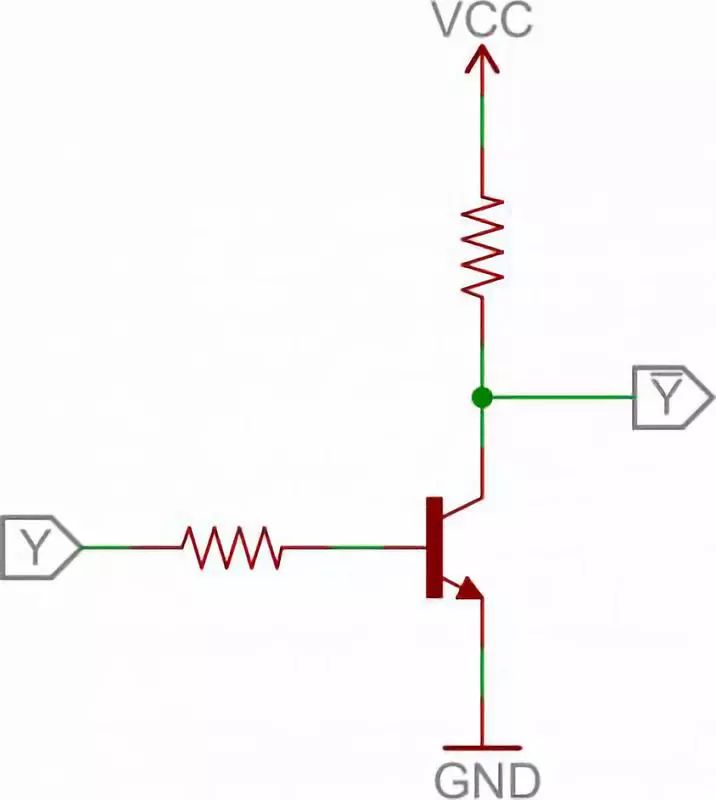

4.非门电路

三极管的几种特殊用法

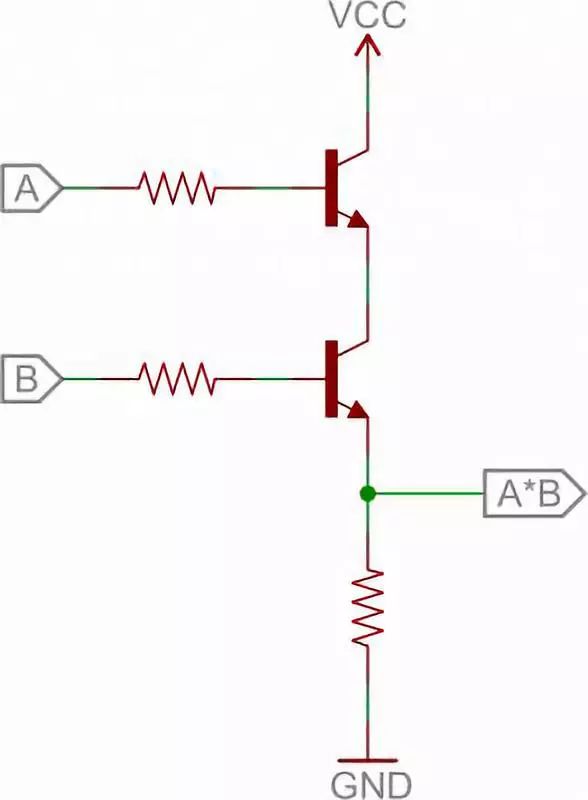

5.与门电路

三极管的几种特殊用法

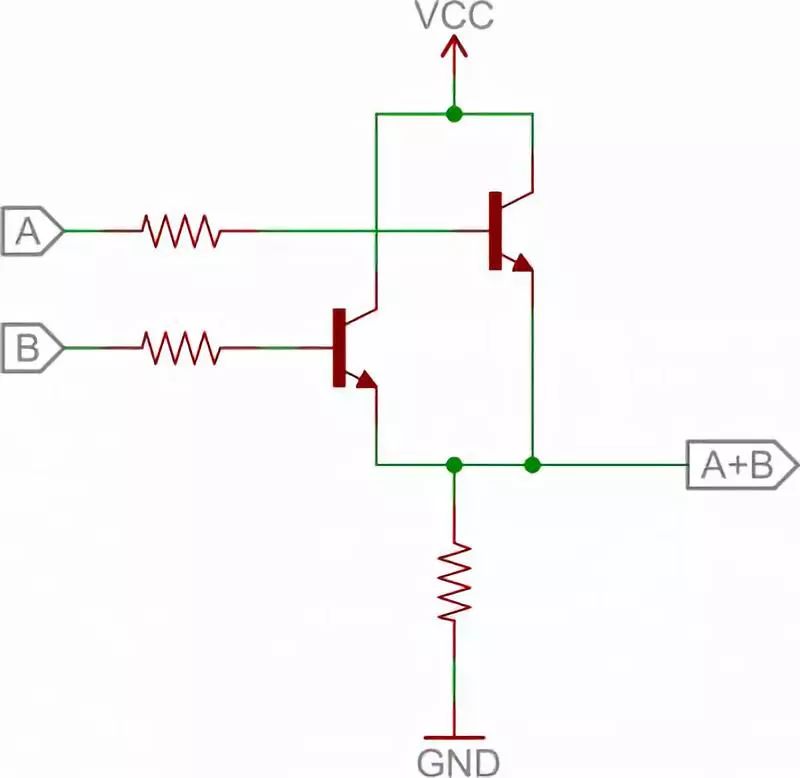

6.或门电路

三极管的几种特殊用法

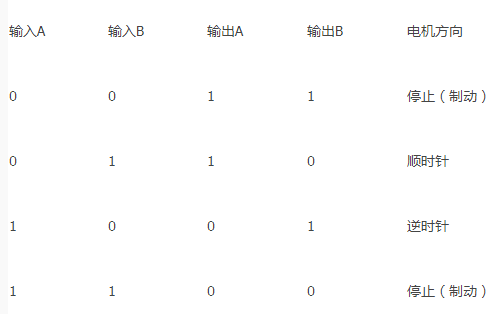

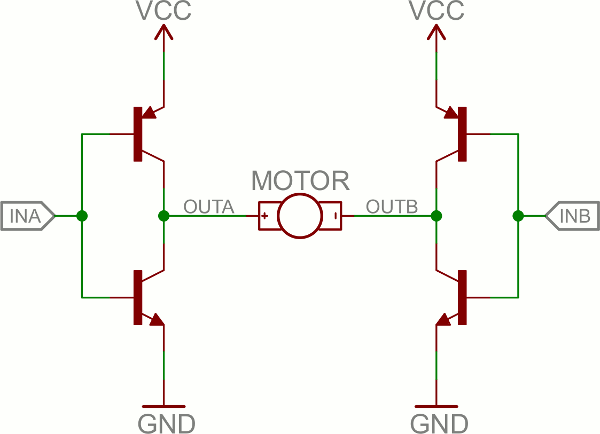

7.H桥电路

三极管的几种特殊用法

三极管的几种特殊用法

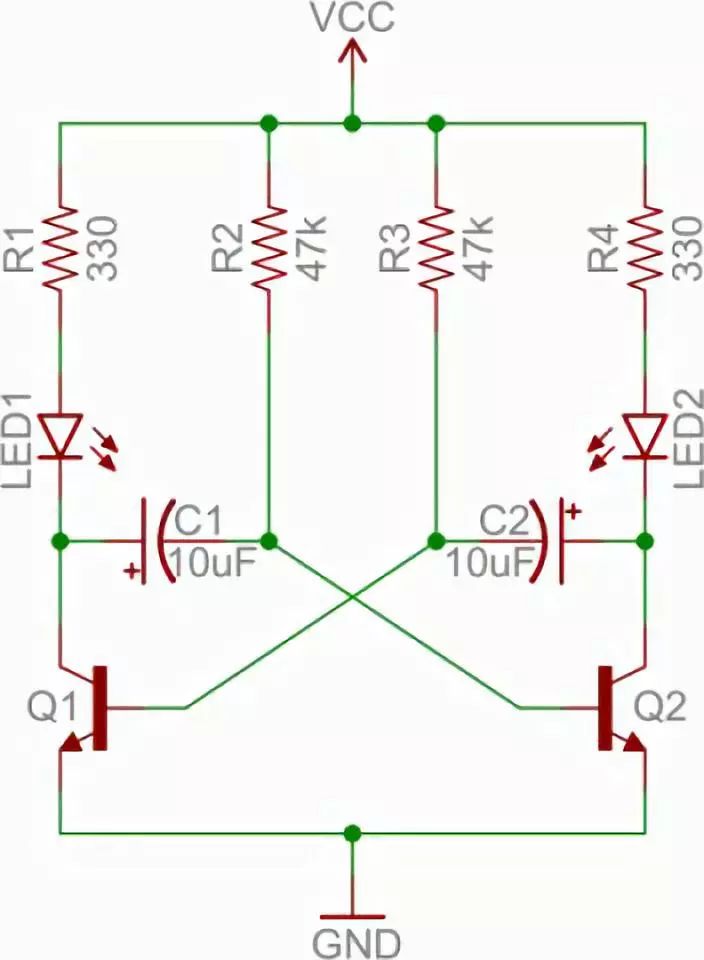

8.振荡器

三极管的几种特殊用法
