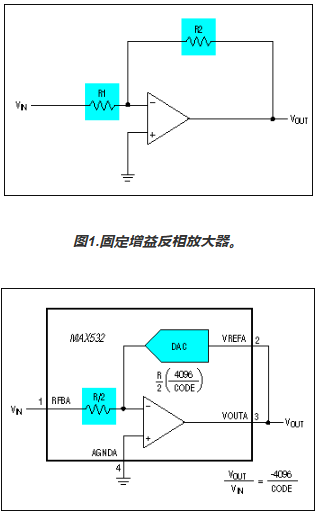

本应用笔记讨论如何使用MAX532构建适合交流增益控制的可编程增益放大器(PGA)。无需外部元件。提供方程式以轻松计算输出值。 MAX532为双通道、12位、电压输出DAC。通过访问输出放大器的输入端子,可以轻松将其配置为适用于交流增益控制的可编程增益放大器(PGA)。 电路配置为反相放大器,R2由DAC梯形的有效电阻代替(图1),R1由内部反馈电阻RFB(图2)代替。在该电路中,交流信号施加于反馈电阻输入,输出信号连接到DAC基准输入。V 处的最大信号外受放大器与电源轨(±12V至±15V)裕量的限制,电源轨必须至少为2.5V。 图2.可编程增益放大器。 DAC在放大器的反馈中充当可编程电阻,使得: VOUT/VIN = -R(DAC)/RFB, 其中R(DAC)是DAC梯形图的电阻,RFB是反馈电阻的值,即R/2。 R(DAC) = R/2×[4096/(DAC CODE)],DAC CODE以十进制值给出。随着代码的减小,有效DAC电阻增加,因此增益增加。因此,电路的传递函数为: 代码可以在 1 和满量程 (212-1).不允许使用零代码,因为这会导致DAC在反馈环路中显示为开路。 审核编辑:郭婷 (责任编辑:admin) |
