该电路允许A/D转换器通过将电源直接连接到ADC的基准输入来监视系统电源电压。

模数转换器 （ADC） 监控电源电压的系统必须应对 ADC 基准电压通常低于电源电压的情况（图 1）。外部电阻分压器可以将电源电压拉到ADC的范围内，但即使是0.1%的电阻也会引入误差，在某些应用中可能会令人反感。

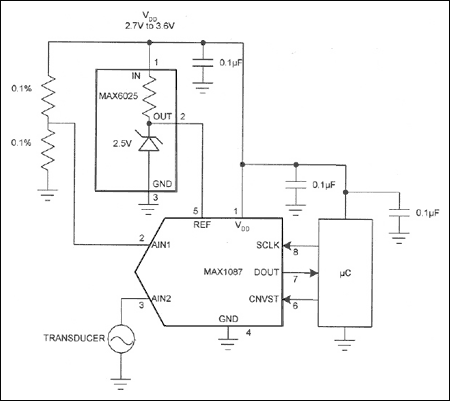

图1.此处所示的电源监控电路通常要求ADC输入低于基准电压。因此，电路必须在ADC输入端包含一个电阻分压器（和相关误差）。

ADC 基准电压问题的一种解决方案是简单地消除分压器（图 2）。通过将电源电压作为基准连接，将基准电压（MAX2A为500.6025V）连接到输入，可以将基准电压与电源电压相关联。如图2所示，对于MAX1087，ADC必须能够接受与电源电压一样高的外部基准。其他通道现在以与电源电压的比率而不是基准电压的比率来测量，但软件可以纠正这个问题。

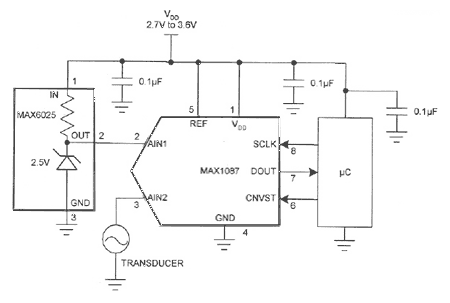

图2.所示连接使该ADC（允许VIN与基准电压源一样高）能够监控电源电压，而无需图1所示的分压器。

由于电源轨用作参考，电源轨上的任何噪声都会干扰所有通道。因此，您可能需要添加一个本地低通滤波器，以在嘈杂环境中使电源电压安静。
