基本共基放大电路无电流放大能力，具有电压放大能力，输出电压和输入电压同相;输入电阻较共射电路小;输出电阻与共射电路相当，共基放大电路的最大优点就是频带宽，因而常用于无线电通信等方面。

关键词：基本共基放大电路;

01电路的组成

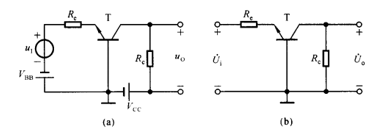

图1-1所示为基本共基放大电路，根据放大电路的组成原则，为了使晶体管发射结正向偏置且uBE>Uon，在其输入回路加电源VBB，VBB与Re共同确定发射极静态电流IEQ;为了使得晶体管的集电结反向偏置，在其输出回路加电源Vcc，Vcc提供集电极电流和输出电流。同时画出交流通路如图1-1(b)所示，可以看出输入回路与输出回路的公共端为基极。

图1-1 基本共基放大电路

02静态分析

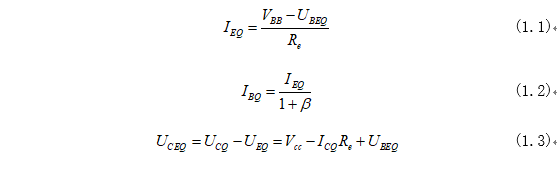

在图1-1(a)所示电路中，令输入信号Ui=0，发射极电位UEQ=-UBE，集电极电位UCQ=Vcc-ICQRc，就可得到静态工作点如下：

03动态分析

交流电路如图3-1所示：

图3-1 交流通路

用h参数将3-1所示交流通路等效便可得到共集放大电路的交流等效电路，如图3-2所示：

图 3-2 基本共集放大电路的交流等效电路

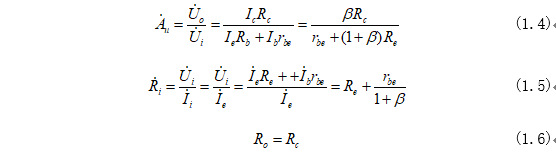

求出电压放大倍数Au、输入电阻Ri和输出电阻Ro：

由于共基电路的输入回路电流iE，而输出回路电流为ic，所以无电流放大能力，而当发射极电阻Re=0时，电压放大倍数与阻容耦合共射放大电路的数值相同，均为ꞵRe/rbe，所以有足够的电压放大能力，从而实现功率放大，此外，共基放大电路的输出电压和输入电压同相;输入电阻较共射电路小;输出电阻与共射电路相当，均为Rc,共基放大电路的最大优点就是频带宽，因而常用于无线电通信等方面。
