LM747集成电路是一种通用双运算放大器或运算放大器，这些放大器共享一个共同的偏置网络并通向电源，放大器的工作是完全独立的。

LM747的一个额外特性主要包括在超出输入共模范围时不会发生闭锁、不受振荡影响以及封装灵活性。在本文中，简单介绍下LM747 IC数据表相关内容，包括引脚配置、电路工作、规格参数和应用特点等内容。

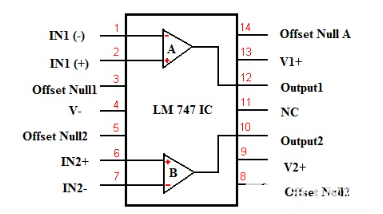

引脚配置

LM747是一种14针双运算放大器器件，下面解释了op-amp1和op-amp2中每个引脚的引脚配置说明：

Pin4（V-）：两个运算放大器的普通负电压电源。

Pin11 (NC): 无连接。

对于运算放大器1：

Pin12（1OUT）：第一个运算放大器的输出引脚。

Pin1（1 IN-）：第一运放的反相输入端。

Pin2 (1 IN+)：第一个运算放大器的同相输入。

Pin3 和14（偏移 Null1）：这些引脚用于消除偏移电压，并平衡第一个运算放大器的i/p电压。

Pin13 (V1+)：第一个运算放大器的正电压电源。

对于运算放大器2：

Pin6 (2IN+)：第二个运算放大器的同相输入。

Pin7 (2 IN-)：第二个运算放大器的反相输入。

Pin10（2OUT）：第二个运算放大器的输出引脚。

Pin5 & 8（Offset Null 2）：该引脚用于消除偏移电压以及平衡第二个运算放大器的输入电压。

Pin9 (V2+)：第二个运放的正电压源

LM747C有多种封装形式，可根据需要进行选择。

LM747 IC等效的型号包括：LM747C、LM747E。

LM747 IC的替代的型号包括：LM158、LM358、LM4558、LM258、LM2904。

规格参数

LM747 IC功能参数主要包括以下几点内容：

短路保护

没有闭锁

电力利用率低

运算放大器之间的噪声侵入很低

不需要频率补偿

大差分电压和共模范围

最大电源电压为±22V

差分输入电压为±30V

共模抑制比 (CMRR)为90dB

工作温度范围为 -55ºC~+125ºC

整个功率的耗散为800mW

如上所述，LM747包括两个通用运算放大器，该芯片可用于设计任何类型的运算放大器电路，即比较器、数学运算和其他差分放大。此外，两个运算放大器可以同时执行两个不同的功能。此外，该IC包括偏移引脚，可在某些应用中使输出更加精确。十几年前，这种IC比较流行，但现在有几款运放芯片更精密、更高效，所以LM747型号后面应该会被逐渐取代。

应用电路

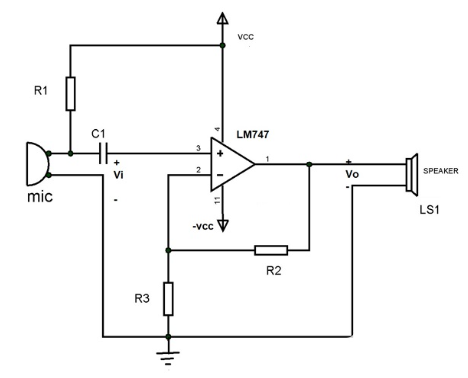

LM747电路图如下所示，该电路内部连接使用两个运放。这些IC用于设计大多数基于运算放大器的电路，例如比较器、差分放大、电压跟随器和数学运算。该电路可以用单个运算放大器构建，用于设计一个使用麦克风的简单前置放大器电路。在下面的电路中，运算放大器充当同相放大器。

麦克风的输出信号像输入一样连接到运算放大器进行放大。直流信号的切割可以使用 HPF 从麦克风完成，HPF可以由电阻器R1和电容器C1形成，这样可以从连接在输出端的小扬声器听到放大的输出。电阻器R2和R3可以构成运算放大器非反相放大器的反馈回路。

输出方程式为Vo=输入电压 * 增益

Vi x A = Vi x (1+R2/R3)

例如，考虑R2=1兆欧姆，R3=1千欧的值，麦克风的输出电压为1mV。

则输出电压Vo= 1m x (1+1000) = 1伏特左右。

该电压显示在小扬声器上，以便我们可以听到声音。有了这个，还可设计了基于运算放大器的放大器电路，从而用于设计不同的基于运算放大器的应用。

主要应用

LM747的主要应用包括以下几点内容。

模拟电路

扩音器

数学运算

峰值检测器

测量仪器

电压比较器

总结

以上就是关于LM747双运算放大器的简单介绍，它是包括两个运算放大器，这些放大器具有偏置网络以及通向电源的引线功能，而且其主要特性是只要超出输入共模范围，就不会发生闩锁，不会产生振荡，所以在早些年之前应用非常广泛。
