大家好，我是电子干货。

杨建国老师：让人魂牵梦绕的东西， 都具备三个特点：有难度、能实现、你喜欢。趁着年轻，为自己找个兴趣所在吧，最好，它还能养家糊口。

PS：以下内容整理自杨建国老师的《新概念模拟电路》

一、反相输入的一阶低通滤波器

1. 模型

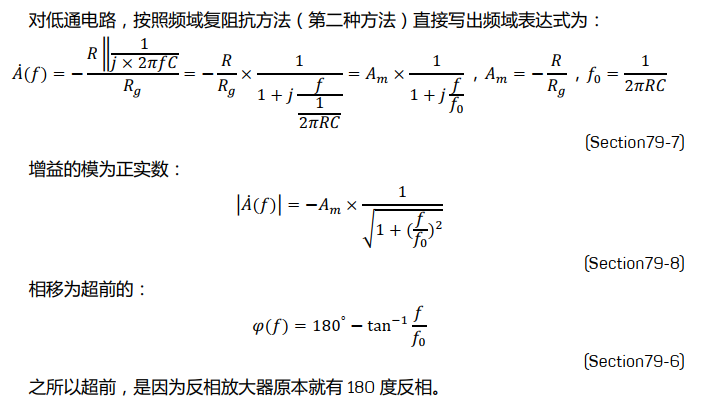

2. 公式

二、反相输入的一阶高通滤波器

1. 模型

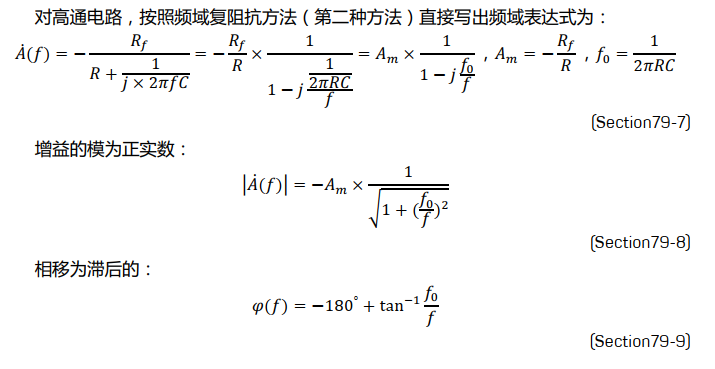

2. 公式

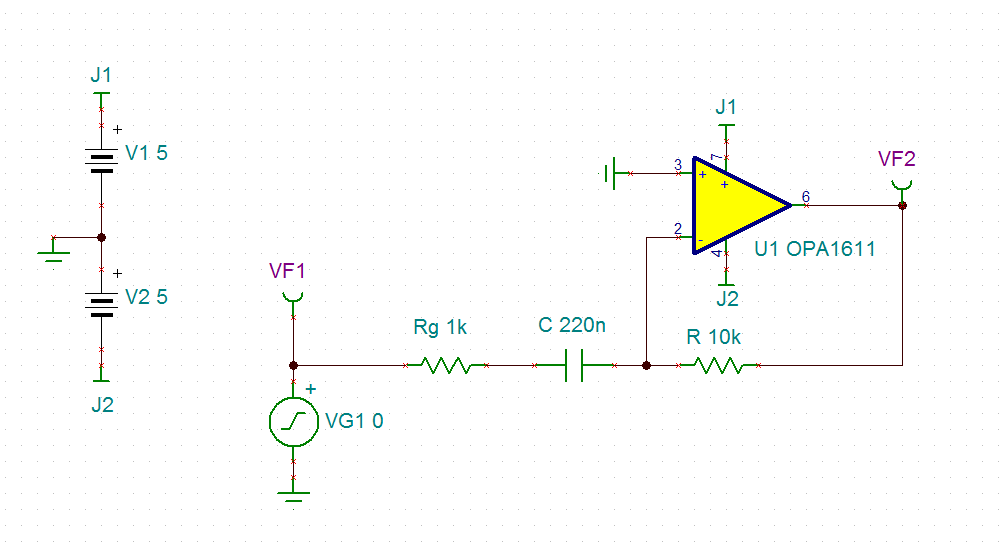

3. 实例

4. 计算

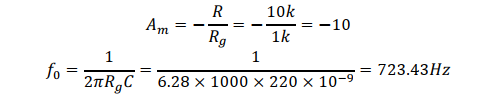

1)计算电路的中频增益Am，下限截止频率fH

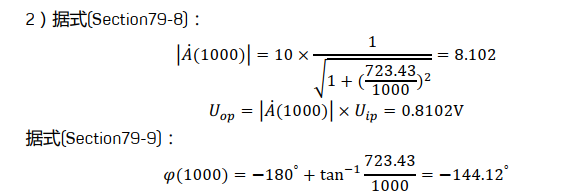

2)当输入信号为正弦波，幅度为100mV，频率为1kHz，求输出信号幅度，输入输出之间的相移。

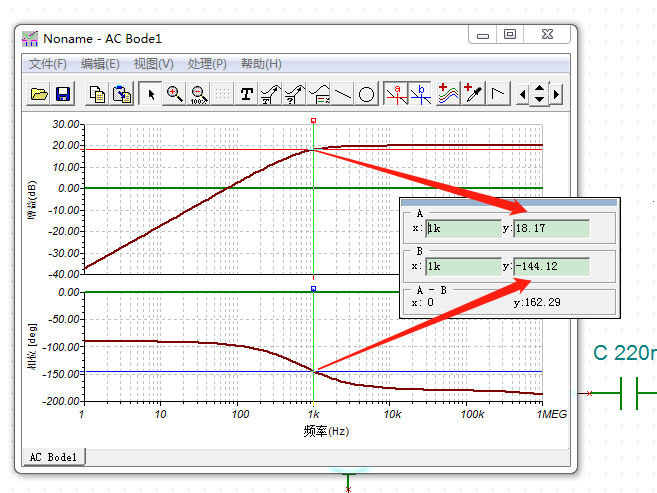

5. 仿真验证

利用TINA-TI中的“分析-交流分析-交流传输特性“，绘制包含”幅频特性、相频特性“的频率特性图，利用软件的测量轨线，可得1kHz处闭环增益的模为18.17dB，相移-144.12°，与计算吻合。
