本章主要讲解一下共发射极放大器的主要特性。

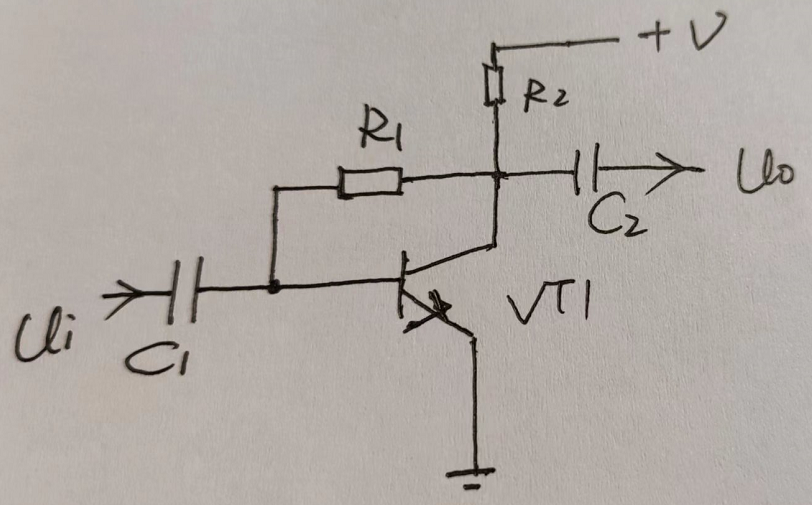

共发射极放大器的主要电路图如下：

01 共发射极放大器的放大能力

共发射极具有信号电流和电压的放大能力。

（1）电流放大能力。

输入信号电流是输入三极管的基极的信号电流，输出信号电流是三极管的集电极信号电流。输入三极管的基极电流很小，就会引起很大的集电极电流变化。

（2）电压放大能力。

输入信号电压是加在三极管基极上的信号电压，输出信号电压是三极管集电极上的信号电压。

加到三极管基极上面的输入信号电压，通过三极管的输入回路会引起基极电流的相应变化，基极电流经过放大后成为集电极电流，集电极电流流过集电极负载电阻转换成集电极电压，由于集电极电流比基极电流大得多，集电极负载电阻也比基极大，这样集电极输出信号电压比基极输入信号电压大得多，就完成了信号电压的放大。

02 共发射极放大器电压相位特性

共发射极放大器具有电压放大作用，同时输出信号电压与输入信号电压反相，这一特性要牢记，在分析振荡器和负反馈放大器时非常有用。

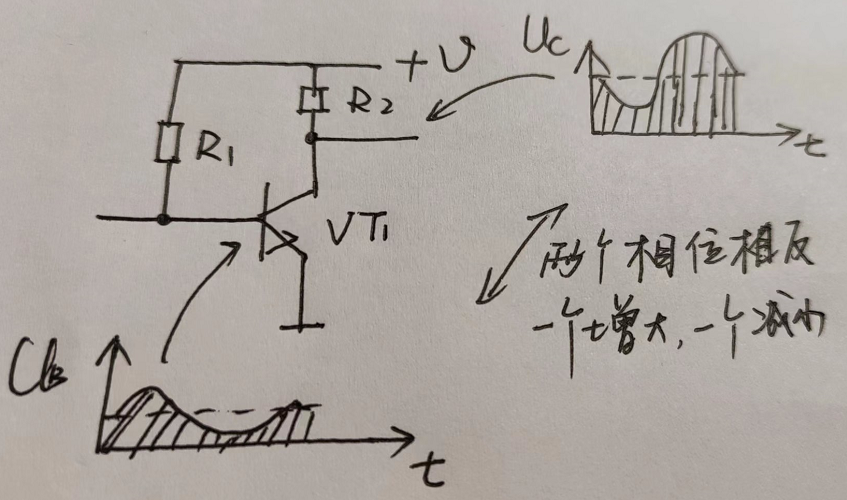

如下图所示是共发射极放大器输出信号电压和输入信号电压反相特性示意图。

03 共发射极放大器输出电阻大小适中

共发射极放大器的输出电阻不是最大也不是最小。

（1）、三极管输出电阻，三极管的输出电阻是从三极管的输出端向三极管内部看时的等效电阻。

（2）、放大器的输出电阻，放大器的输出电阻是从放大器输出端向放大器内部看时的等效电阻。放大器的输出电阻等于三极管的输出电阻与三极管集电极负载电阻的并联值。由于三极管的输出电阻远大于集电极负载电阻，所以放大器的输出电阻约等于三极管的集电极负载电阻。

04 共发射极放大器输入电阻大小适中

放大器输入电阻：放大器输入电阻是没有直流偏置电阻的情况下，从三极管输入端向里看的电阻。
