本文的关键要点 ・虽然LLC转换器的优点是开关损耗低，但受失谐的影响，开关损耗可能会增加，并且可能会导致MOSFET损坏。 ・LLC转换器使用PFM方式来控制输出电压。由于LLC的增益频率特性具有两个谐振频率，因此根据fsw被分为三个工作区域。 在本文中，我们将会介绍下面第二项：“LLC转换器的工作特点”。 LLC转换器的基本结构 LLC转换器的工作特点 LLC转换器的工作特点 在下面的表格中，汇总了当着眼于上一篇文章中给出的基本电路的一次侧MOSFET时，LLC转换器的优缺点。LLC转换器通过部分谐振方式实现ZVS工作，部分谐振方式是使用激励电流对MOSFET的输出电容Coss进行充电和放电。这样可以减少开关损耗，从而可以减小MOSFET封装和散热器的尺寸。 优点缺点电路采用桥式结构，因此MOSFET的漏-源电压VDS受电源电压限制。受失谐影响，MOSFET中会流过直通电流，开关损耗会增加。在最坏的情况下，MOSFET可能会损坏。导通时基本上是ZVS工作，因此可以降低开关损耗。可以减少开关损耗，因此可以减小封装和散热器的尺寸。LLC转换器使用可以改变MOSFET开关频率fsw的脉冲频率调制（PFM）方式来控制输出电压。这种电路方式具有两个谐振频率【用Lr、Lm和Cr符号通过公式（1）和（2）表示】，并且电路工作会根据开关频率的设置而变化。

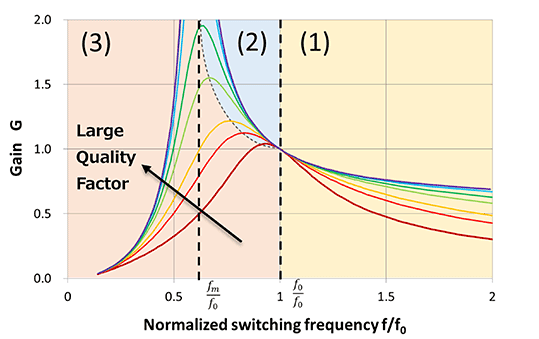

图2是增益—频率特性图。根据开关频率和直流增益，该图被分为三个工作区域。
图2. LLC转换器的增益—频率特性图 下表中分别介绍了每个区域。 区域（1）感性负载区。通过使用了励磁电流的部分谐振方式来实现ZVS工作。区域（2）ZVS工作同区域（1）。由于在该区域中G>1，因此会进行升压工作。通常LLC转换器会使用该区域。区域（3）容性负载区。不是ZVS工作，而是ZCS工作。由于MOSFET关断时电流沿负向流动，因此电流会流过MOSFET的体二极管，而体二极管的反向恢复特性导致的直通电流会流入相对桥臂，从而造成导通损耗增加。审核编辑：汤梓红 (责任编辑：admin) |
