聚焦高性能模拟芯片和嵌入式处理器设计的半导体公司--思瑞浦3PEAK（股票代码：688536）新推出一款基于高压、高精密、零漂移运放为核心，采用经典的3运放拓扑的仪表放大器--TPA1286。

TPA1286内部集成精密电阻，使得器件具备优异的直流精度，兼具高共模抑制能力和低增益误差等优势。

1：供电范围支持±2.25V至±18V；

2：在-40℃至+125℃工作温度下失调电压不超过50µV；

3：温度漂移不超过0.2µV/°C；

4：0.1Hz到10Hz频率范围内的噪声峰峰值为3.3µV；

5：共模抑制比CMRR高达80dB以上（@1kHz，Gain=1）；

6：内部集成RFI filter，拥有良好的抗射频干扰特性；

这些优秀的性能指标使TPA1286适用于高共模信号的应用，可以在高噪声环境下保持直流精度和增益精度。

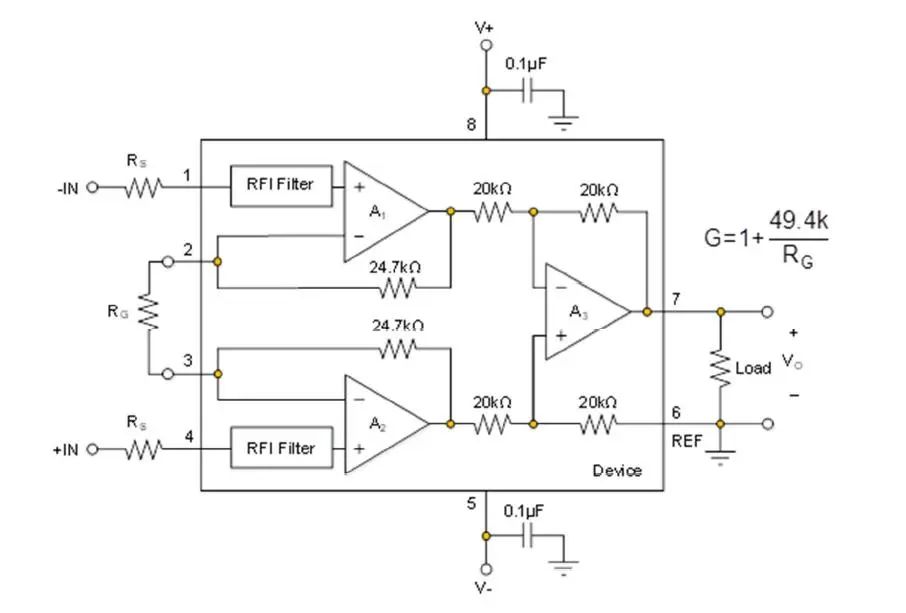

TPA1286应用框图

  增益电阻选择

TPA1286的增益带宽为1.8MHz，只需要一个外部电阻RG就可以实现1倍到1000倍之间的任何增益，具体的计算公式为：

外部增益控制电阻RG会影响系统的增益误差和精度，对于高精度需求的场景，需要注意RG的选择。

  低失调电压、低温漂

失调电压可通过系统硬件和软件校准解决。但使用硬件校准会增加硬件设计的复杂度和生产工序，导致增加额外的成本；而使用软件校准，在小信号的放大应用中会降低动态范围，从而降低放大器可设置的闭环增益。

失调电压随温度的漂移而要求更高，因为失调电压可以通过系统校准解决，而失调电压随温度的漂移需要通过增加温度范围内的系统校准，一般很难在实际生产中实施。

TPA1286可以做到失调电压在常温小于10µV， 在-40℃至+125℃工作温度范围小于50µV，失调电压的漂移小于0.2µV/°C，大幅提升了系统可设置的闭环增益，同时也省掉硬件校准产生的额外成本。

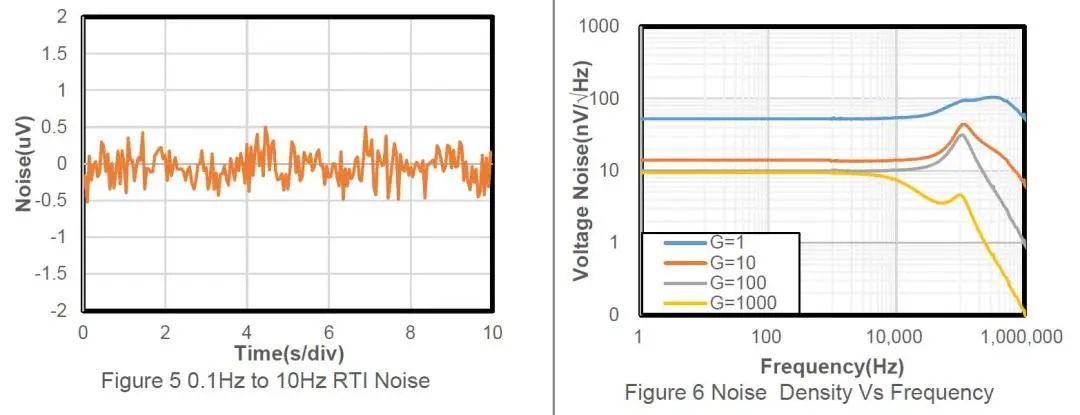

  低噪声

除了失调电压和失调电压随温度的漂移之外，放大器的噪声也是精密应用中的一个重要考虑因素。在直流应用中，0.1Hz至10Hz频率范围内的噪声峰峰值对系统的精度影响比较大，这个范围内的噪声主要是1/f噪声，噪声随频率降低而增大。TPA1286对此噪声做优化处理：0.1Hz至10Hz的电压噪声峰峰值为3.3µV，1kHz的输入电压噪声低至18nV/√Hz。

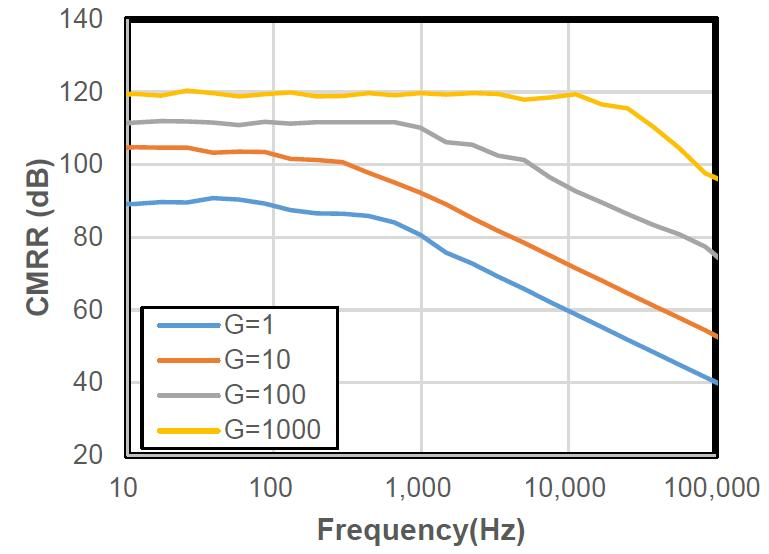

  高共模抑制比CMRR

TPA1286仪表放大器的3运放拓扑使其成为一个闭环增益模块，只能将其输入端之间的差分信号乘以一个固定增益量，并抑制两个输入共有的任何信号（共模电压）。TPA1286得以具备高共模抑制比(CMRR)特性，Gain=1倍时，1kHz对应的CMRR达到80dB，可在有大共模电压或者共模电压变化的情况下测量小信号。

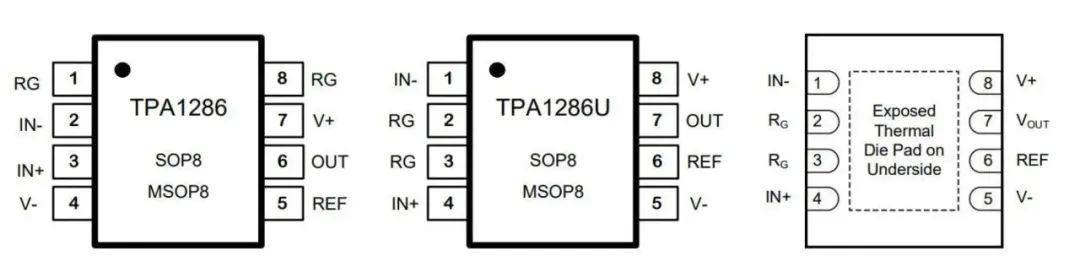

  DFN小封装

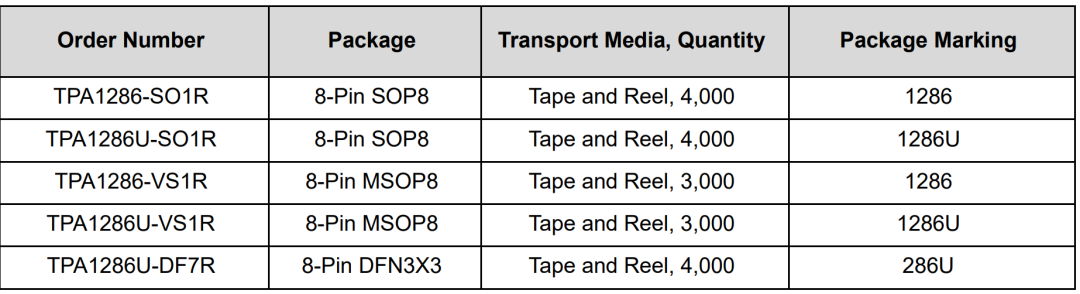

多种封装及PIN脚定义供选择: SOP8、MSOP8、DFN3X3-8封装。

TPA1286以低噪声、低增益误差和高共模抑制比等性能优势为工业控制、测量、数据采集和医疗等应用需求提供强有力的仪表放大器支持。TPA1286现已量产，样品申请或产品订购请发送邮件至[email protected]或联系授权代理。
