AD5601BKSZ-500RL7是nanoDAC®系列的成员，是8位缓冲电压输出DAC，在单个2.7V至5.5V电源下工作，通常在5V时消耗75µa。这些部件采用小型LFCSP和SC70封装，他们的片上精密输出放大器允许实现轨对轨输出摆动。

AD5601BKSZ-500RL7利用多功能3线串行接口，以高达30MHz的时钟频率运行，并与SPI、QSPI™, MICROWIRE™, 和DSP接口标准兼容。AD5601BKSZ-500RL7的参考源来自电源输入，因此提供了最宽的动态输出范围。这些部件包含一个上电复位电路，可确保DAC输出通电至0V，并一直保持在该位置，直到发生对设备的有效写入。

AD5601BKSZ-500RL7器件包含断电功能，可在3V时将电流消耗降低至通常的0.2µa。

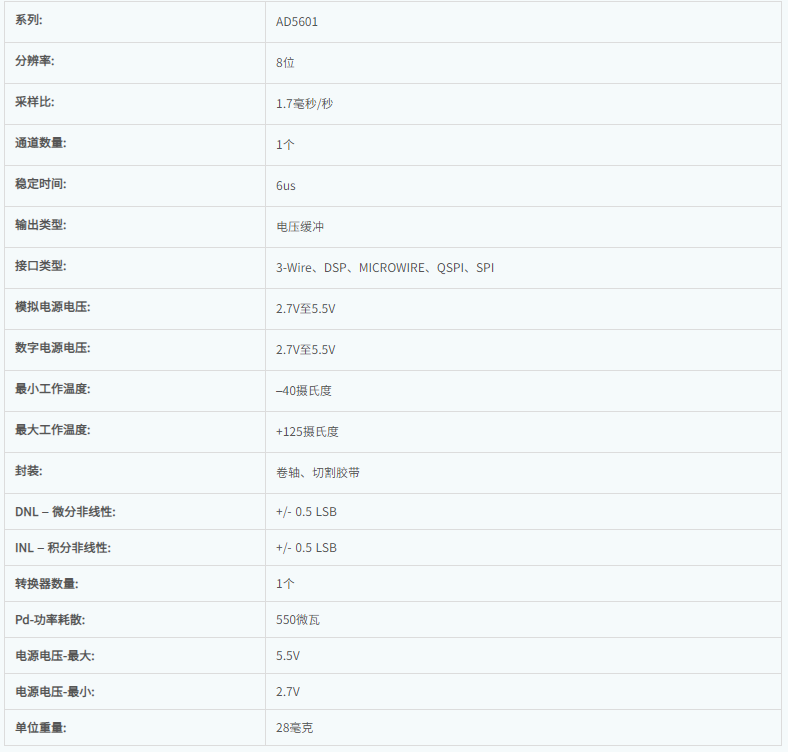

规格参数

功能属性

6-lead-SC70和LFCSP封装

微功率运行：5V时最大100µA

在3V电压下，电源通常降到0.2µA

2.7V至5.5V电源

设计保证单调

通电重置为0 V，并检测到断电

3个断电功能

具有施密特触发输入的低功耗串行接口

片上输出缓冲放大器，轨对轨操作

同步中断设施

最小化零代码错误

AD5601缓冲8位DAC、B型：±0.5 LSB INL

SC70封装Pin脚配置图

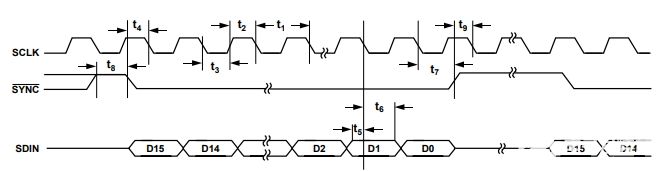

时序电路图

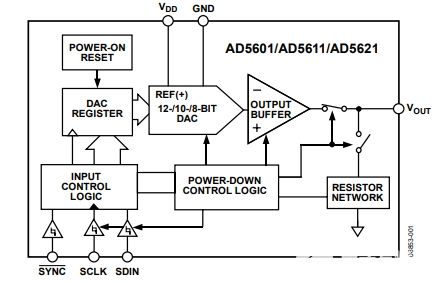

框图

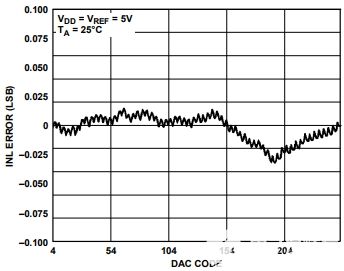

INL误差特性

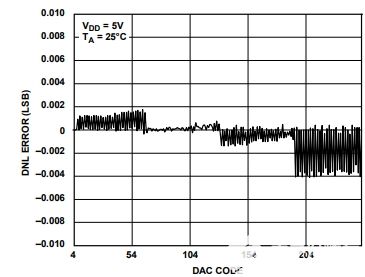

DNL误差特性

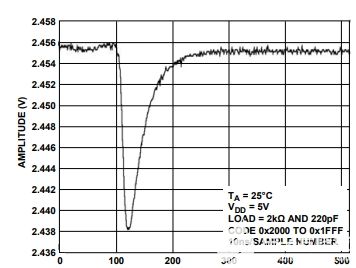

数字到模拟故障能量

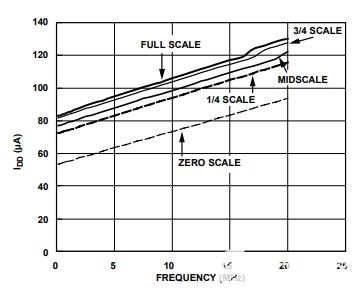

.IDD vs.SCLK vs.code

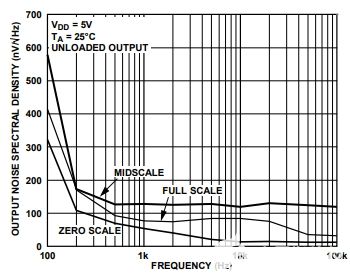

输出噪声谱密度

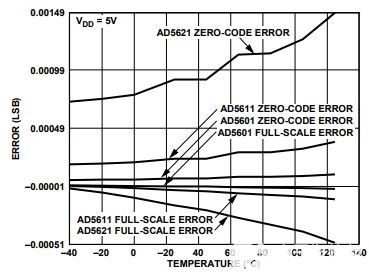

0代码错误和满标度错误与温度特性图

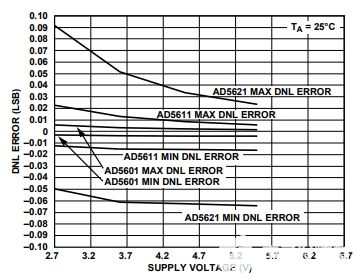

DNL与25°C时的电源电压

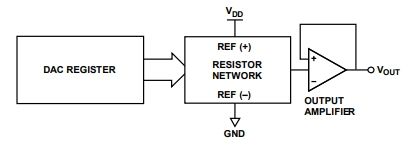

DAC架构图

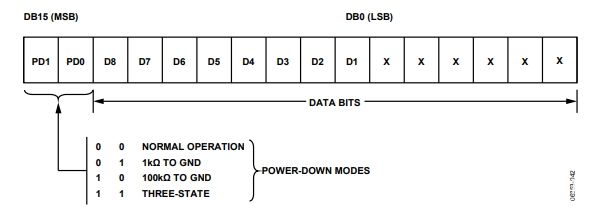

输入寄存器目录

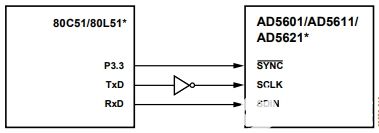

80C51/80L51接口示意图

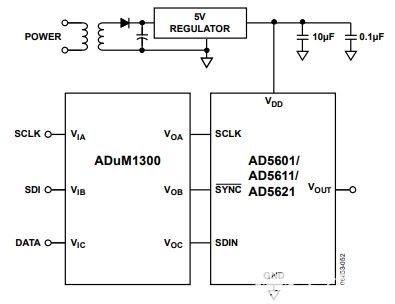

电隔离接口示意图

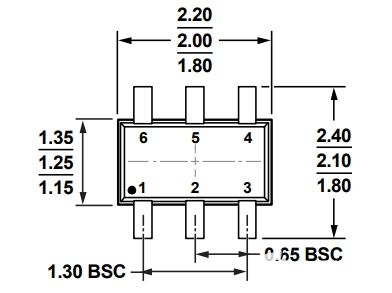

封装设计尺寸参数

总结

AD5601BKSZ-500RL7是一款热门的DAC转换器件，而且在断电模式下，它们还提供软件可选的输出负载，部件通过串行接口进入断电模式。

此外，AD5601BKSZ-500RL7在正常操作中的低功耗使其非常适合于便携式电池供电设备。小封装和低功耗的组合使这些纳米DAC器件非常适合于电平设置要求，例如在空间受限和功率敏感应用中产生偏置或控制电压。
