741运放的内部原理图

时间:2023-03-02 11:26来源:未知 作者:admin 点击:
1、首先看一个一个运放的内部的简图,下图为741运放的简化图,分为输入级,达林顿放大级,输出级。 输入级: 重要的关系式:ic1=ic3=ic4,得出:io=ic4-ic2 即 io=ic1-ic2,又有ic1+ic2=IA,

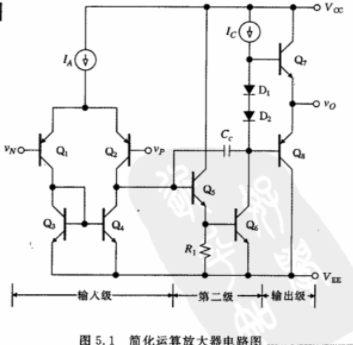

1、首先看一个一个运放的内部的简图,下图为741运放的简化图,分为输入级,达林顿放大级,输出级。

741运放的内部原理图

输入级:

重要的关系式:ic1=ic3=ic4,得出:io=ic4-ic2 即 io=ic1-ic2,又有ic1+ic2=IA,

又根据三极管的饱和电压和热电流VT的关系得出:ic = Is * exp ( Veb / VT )

所以ic1 / ic2 = exp [ (Vn-Vp) / VT ] 联立上面的几个关系式得出

io=IA*Tanh[ (Vn-Vp) / 2VT ]

这样也从上面的io输出可以看出当Vn=Vp的时候,理论上来是io应该是0的,

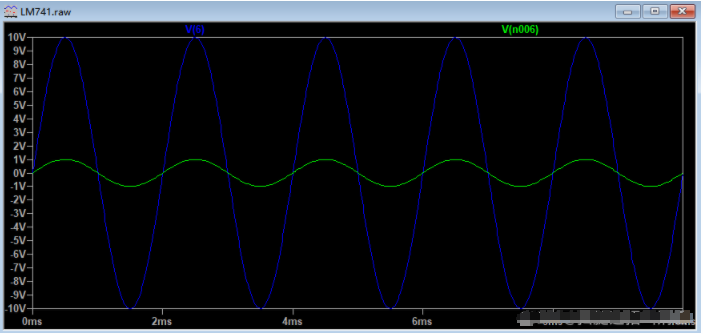

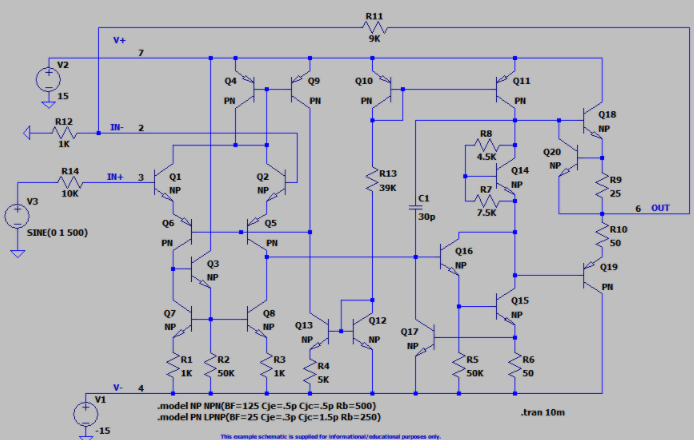

2、下面是一个741运放的内部原理图,输入500hz的正弦波,放大倍数为10倍(1+9k/1k),输出幅度为10v的500hz正弦波。

741运放的内部原理图



741运放的内部原理图

3、注意到运放内部电路都有一个频率补偿电容,上图中就是C1,30p,这个电容就是补偿运放零点的,如果不加这个电容那么就会产生一个零点。

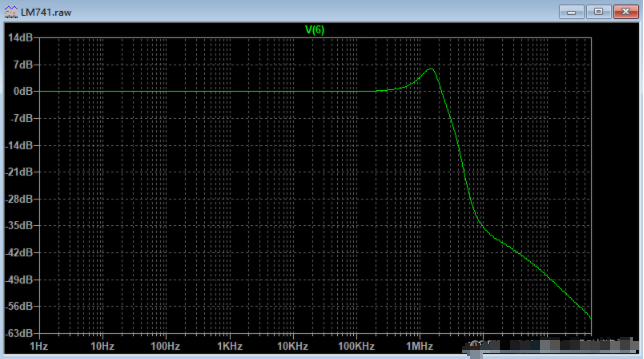

如下图所示:

741运放的内部原理图

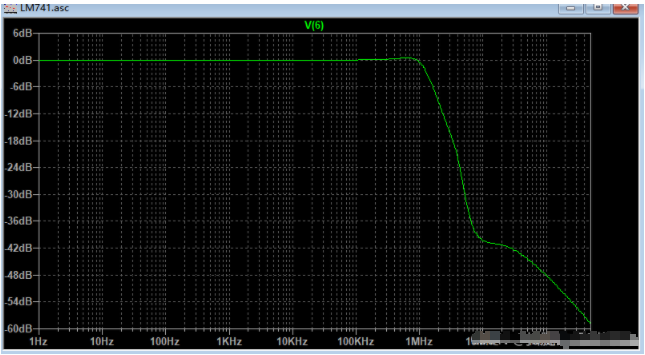

加上这个30p电容后

741运放的内部原理图
