1、概述

AD5532是美国ADI公司推出的一款32通道、14位串行输入、电压输出型单片集成数模转换器。它还内置一个额外的A／D转换器，能将外部电压采样数据传递至相应D／A单元，可以实现精度高达±0.018％的无限采样保持功能。AD5532具有串行输人、多通道模拟输出等特性，适用于对性能、功耗要求高，模拟通道需求多的测控系统。

2、内部结构及引脚功能

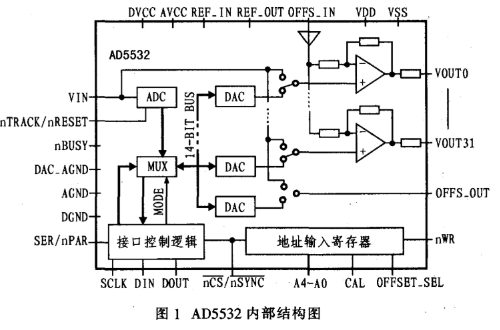

图1所示为AD5532的内部结构框图，AD5532片内集成1个A／D转换单元（专为ISHA模式设置）和32个D／A转换单元，每个D／A转换单元均配有一个输出缓冲器。此外，片上还有串行、并行逻辑电路易于外部控制器相连。在D／A转换模式下，需要通过串行输入方式将14 bit的数据传送到32个D／A转换寄存器中的某一个，随后，该数据将转换为模拟输出VOUT0～VOUT31（带有增益和偏移）。

AD5532的引脚功能描述如下：

AVCC：模拟供电电压，范围为4.75 V～5.25 V，只向D／A转换器内核供电；

VDD：正电源端，范围为8 V～16.5 V；

VSS：负电源端，电压范围-4.75 V～-16.5 V；

DGND：数字地，数字电路的参考点；

DVCC：数字电源端数字信号供电电压，范围为2.7 V～5.25 V；

DAC_GND：所有D／A转换模块的参考地；

REF_IN：VOUT0～VOUT31的参考输入电压；

REF_OUT：内部参考输出电压，提供3 V电压；

VOUT：32个通道的输出；

VIN：无限采样／保持模拟输入电压，在D／A转换模式时，该引脚接地；

A4～A0：并行模式下端口地址，5个地址引脚选定32个通道。A4是通道地址的MSB，A0是通道地址的LSB。每个引脚均有内部上拉电阻，因此，这些引脚悬空时，默认为逻辑高电平；

CAL：并行模式下控制32个D／A转换单元同步向VIN采样，接内部下拉电阻，因此，该引脚悬空时，默认为逻辑低电平；

nCS／nSYNC：低电平时，在并行模式下，片选使能；在串行模式下为帧同步；

nWR：在并行模式下有效，写信号，低电平有效，配合nCS／nSYNC引脚可通过并口确定地址，内部下拉电阻，悬空时默认为逻辑低电平；

OFFSET_SEL：并行模式下有效，偏移选择，高电平有效，用于选择偏移通道，内部下拉电阻，悬空时默认为逻辑低电平；

SCLK：串行模式下的串行时钟输入，工作频率为14 MHz，20 MHz时工作在ISHA模式。

DIN：串行模式下的串行数字输入，在SCLK下降沿数据有效，内部上拉电阻，悬空时默认为逻辑高；

DOUT：串行模式下的串行数字输出，在SCLK上升沿数据输出；

SER／nPAR：允许用户选择串行接口或并行接口模式，当拉为低电平时，选择并行接口模式，当拉为高电平时，选择串行接口模式。内部下拉电阻悬空时默认为逻辑低；

OFFS_IN：偏移输入，改变其输入电压调节VOUT的输出范围；

OFFS_OUT：偏移输出，连接至OFFS_IN可调节VOUT的输出范围；

BUSY：使能采样输入电压，该引脚下降时，采样输入信号，上升时，采样完成；

nTRACK／nRESET：该引脚保持高电平时，一旦通道被选中，采样VIN；该引脚保持低电平时，直接切换至GAIN／OFFSET环节输入至VIN，选定通道在nTRACK的上升沿采样VIN。该引脚也可用于将器件复位至上电复位阶段。内部上拉电阻，悬空时默认为逻辑高电平。

3、工作原理

AD5532提供串并行两种控制方式，数字／模拟转换、无限采样／保持、回读以及采样回读四种工作模式，其中并行控制方式只在无限采样／保持模式下起作用。

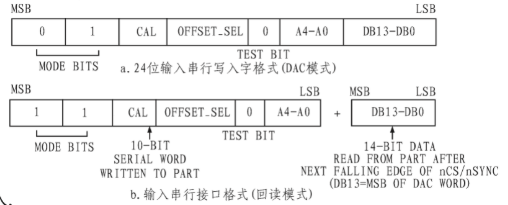

图2的a、b分别是DAC模式和回读模式下的数据传输格式。这两种模式下的数据传输格式基本相同，只是MODE BIT不同。图b中DIN引脚上的数据在输入A0位后自动忽略，DOUT在第2个nCS／nSYNC下降沿后输出相应DAC寄存器中DB13～DB0位。

串行数据传输格式的前2位为工作模式位。CAL位在DAC工作模式下是测试位，为‘1’时32个DAC寄存器同时置‘1’或‘0’。OFFSET_SEL位为‘1’时表示选用OFFSET通道，A4～A0位忽略。A4～A0位为地址位，这5位数据确定相应的DAC，A4为MSB，A0为LSB。DB13～DB0位中的数据，写入由A4～A0确定的DAC寄存器，其中，DB13为MSB，DB0为LSB。

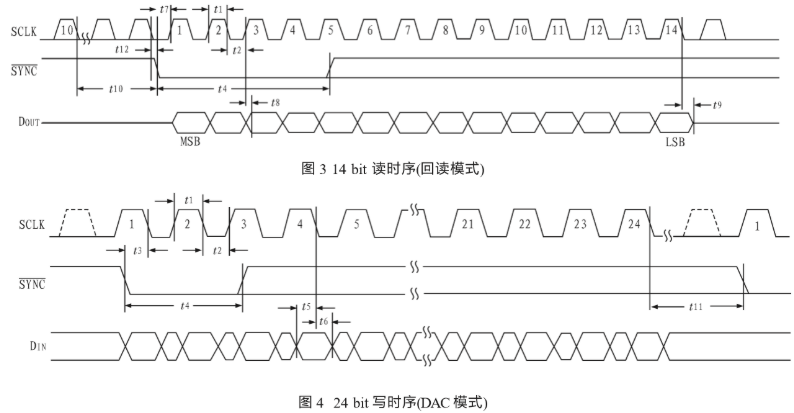

图3和图4所示分别为AD5532的串行读、写时序。在连续或非连续串行时钟下。在nCS／nSYNC的第一个下降沿复位计数串行时钟计数器，确保相应位移入或移出串行寄存器。一旦在所选的工作模式下移人或移出数据位后，SCLK信号被忽略。下一次串行数据传输时首先利用nCS／nSYNC的下降沿复位计数器。

回读模式下，nCS／nSYNC的下降沿后第一个SCLK的上升沿时DOUT离开高阻状态并在其上升沿输出数据，一旦到达SCLK的第14个下降沿DOUT返回高阻状态。DIN上的数据在nCS／nSYNC下降沿后的第一个SCLK的下降沿被锁存并在后续的SCLK下降沿连续锁存。串行接口仅在SYNC的下降沿时输入／输出数据。

4、 典型应用

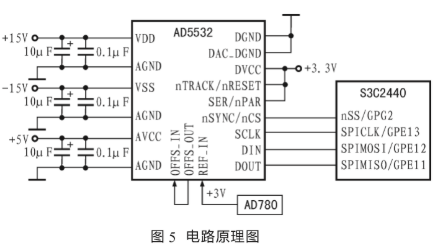

图5所示为AD5532在DAC工作模式下的典型应用原理图。其中VDD提供+15 V电压，VSS提供-15 V电压，AVCC提供+5 V电压，与三星公司S3C2440相连，DVCC提供+3.3 V电压。由于本系统仅需DAC功能，所以将SER／nPAR及nTRACK／nRESET引脚电压拉高，串行输入／输出引脚与S3C2440的相应SPI引脚相连。其余未涉及引脚如果是输入端最好接地或拉高。

S3C2440采用两种方式实现与AD5532的串口通信：一是采用串行外围设备接口（SPI接口）；二是通过直接编程控制相应I／O引脚实现通信功能（软件SPI方式）。前者SPI模块在一系列寄存器设置后，由硬件自动实现数据的移入和移出完成串行通信；后者是通过软件控制I／O端口，逐位将数据由端口发送或接收。由于AD5532串行接口在D／A输出时接收24位数据，而回读时只需10位数据，不符合S3C2440的SPI接口传输时8位数据对齐要求。故本系统采用软件SPI方式，根据D／A输出模式与回读模式下数据传输格式编写相关函数。

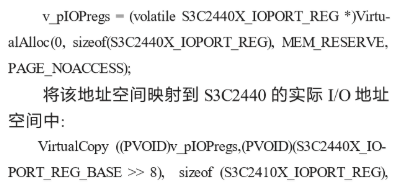

系统采用Windows CE.NET4.2操作系统，程序运行空间分成内核态与用户态，且所有地址均为虚拟地址。由于应用程序无法访问I／O引脚的控制与数据寄存器，所以编写函数前需先按照WindowsCE.NET驱动程序方式编写：先申请某一内存地址空间，然后将该地址空间映射到I／O引脚的寄存器，最后对该地址相应位进行读写操作，模拟AD5532所需的串行传输方式控制器件。申请地址空间：

完成了上述步骤，可通过读写v_pIOPregs实际控制相应引脚。

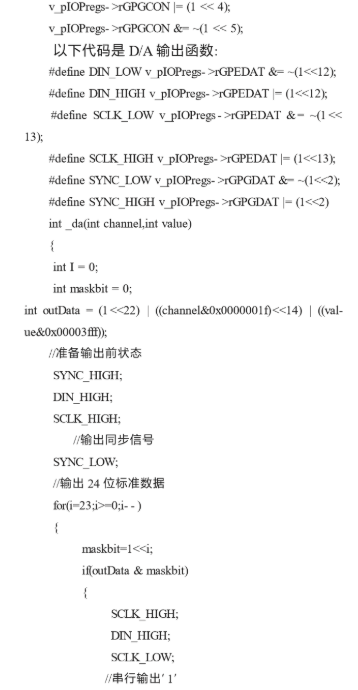

SPICLK／GPE13，SPIMOSI／GPE12，SPIMISO／GPE11引脚输人／输出状态设置：

以上函数中channel取0～31，被移位到低14位时，表示选择的通道；value取低14位，表示输出的具体值。

将以上代码加入到应用程序源代码中，就可根据需要调用函数访问AD5532进行D／A输出。当然，在编译前，还需要找到pkfunc.h，ceddk.h，Winbase.h文件，并将其放置在源代码目录下，并申请内存空间及映射内存空间代码文件头include进去，否则应用程序最后无法编译，提示找不到相应函数。

5、 结束语

采用AD5532串行模式进行D／A转换具有速度快、精度高、功耗低、占用口线少的优点，非常适用于需要多通道，宽范围模拟信号输出的场合。该系统电路已在实验中调试通过。
