1、概述

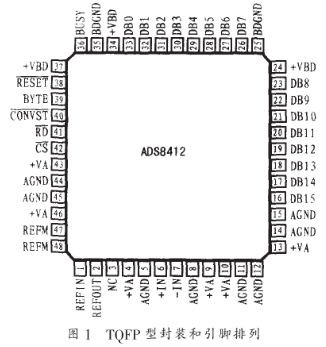

ADS8412是德州仪器公司推出的一款2Msps采样速率的16位逐次逼近（SAR）模数转换器（ADC）。采用P8/P16并行输出，带有内部时钟和基准电压源，无丢失码，2MHz采样频率时的功耗为175mW，SNR为90dB。ADS8412是单极单端输入范围，有16位和8位可选择接口，零等待时间，高速并行接口，8位/16位总线传输，48引脚TQFP封装，所有输入端ESD保护电压达1000V，可用在DWDM、仪表、高速高分辨率零等待数据采集系统、传感器接口、医疗仪器及通信领域。芯片封装型式和引脚排列如图1所示。

ADS8412的主要工作特性如下：

·2MHz采样频率；

·高温下16位无失真输出特性；

·零等待时间；

·内置基准源，提供4.096V参考电压

·片上基准源缓冲器；

·高速并行接口；

·在2MHz典型模式下功耗为175mW；

·宽动态范围的数字电源；

·8/16位数据总线传输；

·48引脚TQFP封装；

·输入端ESD保护电压达1000V。

2、内部结构及引脚功能

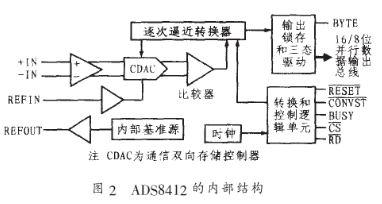

ADS8412的内部结构如图2所示，芯片由逐次逼近转换器（SAR）、比较器、CDAC等组成。表1给出了引脚名称及功能描述。

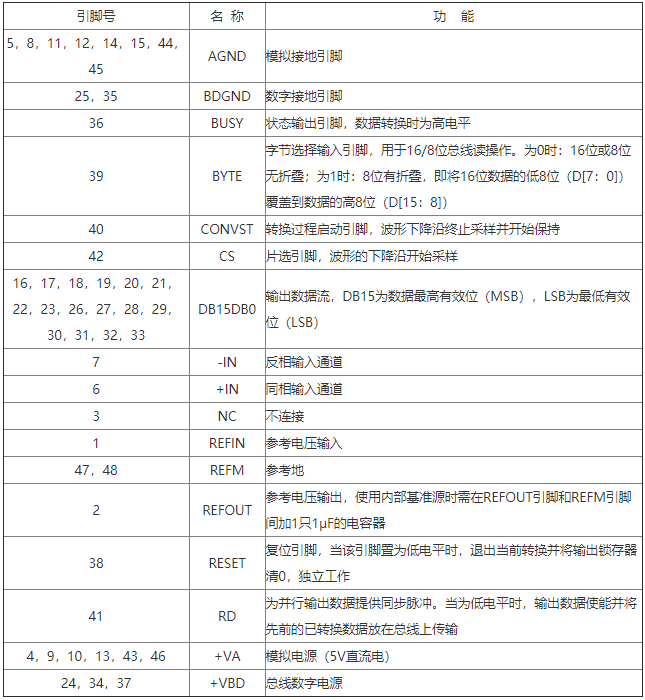

表1 ADS8412引脚名称及功能描述

3、设计原则

ADS8412是一款高速率的逐次逼近模数转换器。基于电荷再分配的结构使其拥有采样/保持功能。转换时钟由芯片内部产生，360ms的转换时间可保护2MHz的数据吞吐，模拟输入信号由+IN和-I两个引脚提供。

3．1 基准源

ADS8412可在3.9V～4.2V范围的外部参考电压下工作，还可通过内部基准源提供参考电压。当使用内部参考电压时，引脚2（REFOUT）必须和引脚1连接（REFIN）。引脚2（REFOUT）和引脚48（REFM）之间应接1个0.1μF去耦电容，引脚47（REFIN）和引脚48（REFM）之间接1个1μF的存储电容器。转换器的内部参考电压是双缓冲的，使用外部参考电压时，二级缓冲在外部基准源和CDAC之间起隔离作用。在转换过程中，该缓冲用来为CDAC所有的电容器充电。使用外部参考电压时，引脚1（REFOUT）应悬空。

3．2 模拟输入

当转换器进入保持模式时，+IN和-IN两个引脚之间的差分输入电压被内部电容器组采集。+IN和-IN的输入范围均为-0.2V到（Vref+0.2V）之间。输入信号电压的幅值（相当于+IN-（-IN））应被限定在-Vref到Vref之间。为使噪声最小化，应使用带低通滤波器的低带宽输入信号。

3．3 数字接口

（1）时序和控制

ADS8412采用内部振荡器产生时钟信号，用以控制转换器的转换速率和吞吐量，不需要外部时钟。在CS为低电平的前提下，CONVST引脚应至少保护低电平状态20ms方可启动数据转换。在CONVST波形的下降沿，ADS8412从采样模式切换到保护模式。信号具有一个干净稳定的下降沿对于转换器的性能就显得十分重要。当CONVST引脚变为低电平后，BUSY引脚的输出就变为高电平。转换过程中BUSY始终保持在高电平状态，转换完成后，BUSY变为低电平。

（2）读出数据

ADS8412以二进制补码格式输出所有的并行数据。当CS和RD都为低电平时，并行输出总线被激活。BYTE引脚主要用来设置对多字的读操作。

4、 应用举例

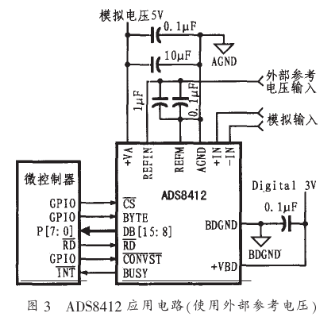

图3给出了ADS8412与典型微控制器的连接电路，微控制器具有8位数据总线，ADS8412的BUSY信号下降沿作为微控制器扣断触发逻辑。

5、结束语

ADS8412接口简单，使用方便采样灵活，采样精度高，同时又有很高的数据转换速度。在大多数需要高速数据采集和高精度测量的应用场合中，该芯片具有很强的实用性。
