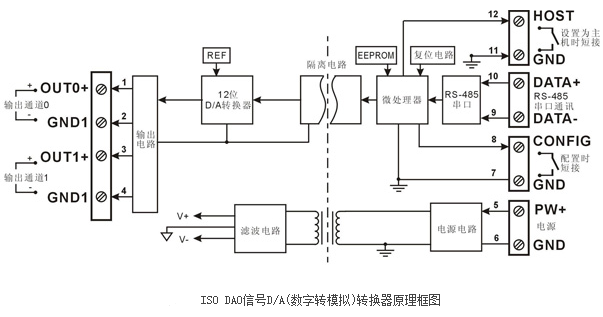

（文章来源：OFweek） ISO DAO信号D/A（数字转模拟）转换器可实现主机RS-485/232接口数字信号隔离转换成标准模拟信号，用以控制远程设备。广泛应用在 RS-232/RS-485总线工业自动化控制系统的0-20mA/4-20mA/0-5V/0-10V等标准模拟信号还塬输出，用来控制工业现场的执行设备，控制设备以及显示仪表等等。 ISO DAO信号D/A（数字转模拟）转换器包括电源隔离，信号隔离、线性化，D/A转换和RS-485串行通信。每个串口最多可接256只 ISODA系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于大多数同类模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。 ISO DAO信号D/A（数字转模拟）转换器是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM中。ISO DAO信号D/A（数字转模拟）转换器按工业标准设计、制造，信号输出 / 通讯接口之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+80℃。 ISO DAO数字转模拟 （D/A）转换器功能简介：ISO DAO信号D/A（数字转模拟）转换器框图，如图所示。
ISO DAO 信号隔离D/A转换模块，可以用来输出一路电压或电流信号，也可以用来输出两路可以共地的电流或电压信号。 1、模拟信号输出和工作电源，12位输出精度，产品出厂前所有信号输出范围已全部校准。在使用时，用户也可以很方便的自行编程校准，因此在现场的应用更加灵活。信号输出温度漂移：±20 ppm/℃ （±30 ppm/℃， 最大）。工作电源，+8 ~ 50VDC宽供电范围，内部有防反接和过压保护电路。功率消耗：小于1.5W。隔离耐压：通讯接口 / 输出 之间：3KVDC，1分钟，漏电流 1mA，其中通讯接口和电源共地。 2、通讯协议，通讯接口： 1路标准的RS-485通讯接口或1路标准的RS-232通讯接口。通讯协议：支持两种协议，命令集定义的字符协议和MODBUS RTU通讯协议。可通过编程设定使用那种通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。由于支持通用的MODBUS RTU协议，所以能够在工控领域得到广泛应用。 数据格式：10位。1位起始位，8位数据位，1位停止位。通讯地址（0～255）和波特率（300、600、1200、2400、4800、9600、19200、38400bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。 3、抗干扰，可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。 工业现场信号远程传输过程中，由于干扰源比较多，处理不当往往会影响正常的生产制造，造成不必要的损失，一些新的方案可以有效地提高现场控制的性能。先用ISO 4021将模拟信号转成数字信号，再用RS-485的数字信号进行远程传输，然后用远程模拟信号输出模块ISO DAO还塬模拟信号输出，在工业现场中可以有效抑制干扰，使用方便，得到了越来越多的应用。 |
