TL431是可控精密稳压源。它的输出电压用两个电阻就可以任意的设置到从Vref（2.5V）到36V范围内的任何值。该器件的典型动态阻抗为0.2Ω，在很多应用中用它代替稳压二极管，例如，数字电压表，运放电路，可调压电源，开关电源等。

特性：可编程输出电压：2.495V~36V

电压参考误差：±0.4% ，典型值@25℃（TL431B）

低动态输出阻抗：0.22Ω（典型值）

温度补偿操作全额定工作温度范围

负载电流1.0毫安--100毫安。

全温度范围内温度特性平坦，典型值为50 ppm/℃，

最大输入电压为37V

最大工作电流150mA

内基准电压为2.495V（25°C）

特性解读：TL431之所叫精密基准源，是因为它的电压误差精度非常小只有0.4%，同时它的温漂也非常低，只有50ppm。结合这两点，它的稳定度就非常高，因此对于我们需要作精密采样基准就非常有帮助。diangon.com版权所有！但也要注意它的使用极限，对于阳极阴极反向电压Vka不能超过37V，否则将会击穿431;另外流过TL431的电流不能超过100mA，否则同样烧坏431。

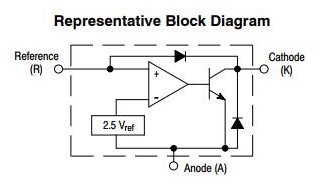

我们再来看下它的内部结构图

它就是等效于一个比较器驱动一个三极管，Vref是一个内部的2.5V的基准源，接在运放的反向输入端。由运放的特性可知，只有当REF端（同向端）的电压高于VI（2.5V）时，三极管中才会有电流通过，同相输入电压少于2.5V时，三极管处于截止状态（理想状态下），随着REF端电压的微小变化，通过三极管的电流将从1mA到100mA变化。

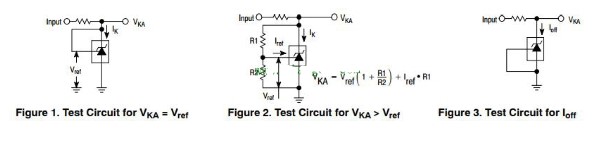

常用典型电路：
