照明低压线路中导线面积选择的要求

时间:2020-11-07 19:58来源:未知 作者:admin 点击:
1、室内照明线中零线粗细选择 我们知道在室内低压照明线路中所用的零线要与火线一样粗才行,以我家前一段时间进行的水电布线为例,不管我所用1.5平方毫米的照明线路,还是2.5平

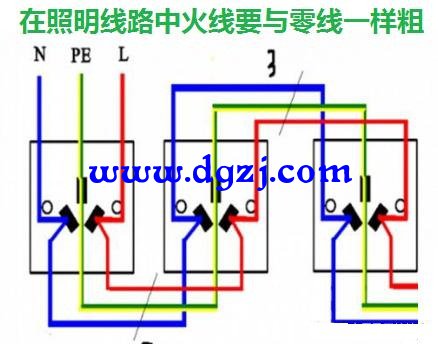

1、室内照明线中零线粗细选择

我们知道在室内低压照明线路中所用的零线要与火线一样粗才行,以我家前一段时间进行的水电布线为例,不管我所用1.5平方毫米的照明线路,还是2.5平方毫米的插座线路以及4平方毫米的空调专用线路,我所选择的零线和火线都是一样粗,这是因为在单相线路中所流通的是交流电,当单相家用电器工作的时候零线中也是用工作电流的,并且零线的电流与火线的电流是一样的。所以在家用照明线路中火线与零线要一样粗才可以。

2、室内低压动力控制线零线粗细选择

在室内的低压控制线路中如果使用的是三相四线制,比如电气控制系统中,有的主电路要用三相380V的电压,像三相异步电动机所用的电。在它所对应的控制线路中,由于所用继电器个数比较多,可以降低一个电压等级使用,所用的电压有220V的。在这样的控制线路中如果三根火线所用的面积是10平方毫米或者以下的电线,那么零线要选择与火线一样才行;如果控制线路中所用的负载非常大,我么所选用的火线导线截面积大于10平方毫米以上了,这时候零线截面积是可以用5平方毫米的线就可以了。

3、在室外三相四线制供电时零线粗细选择

对于室外三相四线制架空线路零线粗细的选择,我们可以根据国家规定的《架空配电线路设计技术规范》第3.0.6条规定,如果是铝电线,并且电线截面积在70平方毫米以下时,那么零线就要与火线一样粗才可以;如果火线是大于70平方毫米以上时,那么零线面积就用火线面积的一半。如果是铜质电线,火线截面积在35平方毫米以下的,那么零线要和火线一样粗,当火线截面积大于35平方毫米了,那么零线可以选用火线截面积的一半就可以了。从这三中情况来看,火线用粗的线,零线用细的线需要根据具体情况才能确定。


关于零线是不是有负荷的讨论
零线在单相电路中,作为回路的一个重要一条线路,它是要与火线和负载构成回路的,虽然单相电路是三相四线制电路中的一部分,在L1、L2、L3这三根火线上所接的负载并不能确保百分之百的对称,所以零线上肯定是有负荷的,并且我们在生产和生活中所用的负载很多都具有非线性,这些负载的使用也会造成零线电流增大,所以我认为零线上是有负荷的。 (责任编辑:admin)
