家庭配电箱设计主要有三种形式。

甲、总保护2P空气开关，照明不用漏保，其他分路全部用漏保。

这是多数专家推荐的模式。

一、优点：一路跳闸，不影响其他分路，不影响照明，能快速锁定故障线路。

二、缺点

1、费工费钱。配电箱内比下面的‘’丙‘’模式多费约200元。要多化与除专线外的所有插座线一样长度的1.5平方线。照明插座不进同一面板，要多用很多线匣和面板。

2、影响美观。有开关和插座的地方都要并列两块面板。配电箱也要大很多。

3、许多漏保要每月试一次，比较麻烦。

4、照明线路坏掉真的会全户停电。

5、小孩湿手摸开关有安全问题。

乙、总开关用2P空气开关，分路全部用漏保，照明插座不分路。

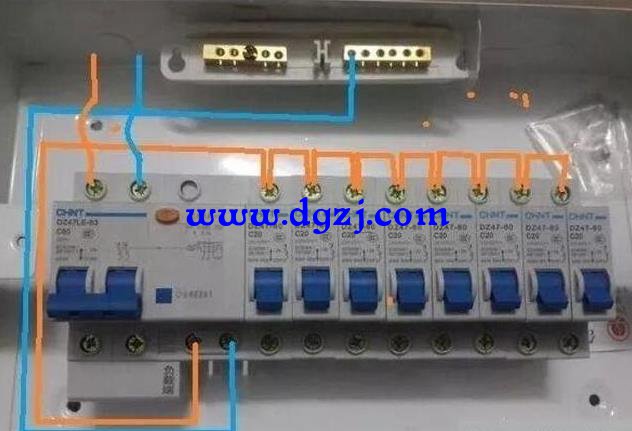

没有标准的图片，把这张图总开关下面第一个1P空气开关去掉。 (责任编辑：admin)
