1）系统组成

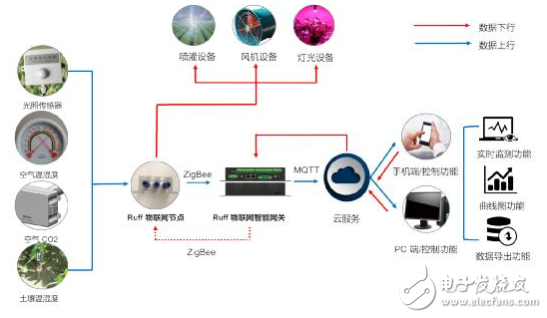

　　图示4：Ruff 智慧农业远程监测架构图

　　如上图，当传感器将菜园的各个数据进行精确采集之后，数据会进行上报，在上报传输的过程中，MCU 和Ruff智能网关成为底层数据与云端服务的关键中间层级，以菜园数据上报的通讯协议为 ZigBee 为例，那么 MCU 最好选择一个带有 ZigBee 模块的 MCU。

　　数据通过控制器进行集合汇总及格式转换之后，Ruff智能网关负责数据的接收及上传。Ruff 智能网关的以太网和 GPRS 等远程通信功能，将本地局域网采集的信息发送到远端的服务器或云端，通过专家系统分析处理后分发的指令，通过 Ruff 智能网关发送到局域网内相应设备执行，服务器或云端同时做好数据的存储以及其他业务接口控制等。

　　2）监测内容

• 　　 将需要采集的数据通过光照传感器、空气温湿度传感器、二氧化碳传感器以及土壤温湿度传感器进行采集，准确获取农作物生长环境中的各项数据；
• 　　 通过 Ruff 物联网节点将传感器采集到的各项数据通过 ZigBee 协议被 Ruff 物联网智能网关采集；
• 　　 除了传感器获取各项环境数据，对于远程控制设备，也需要通过 Ruff节点传输到网关；
• 　　 Ruff 物联网智能网关通过节点采集到各项数据之后，通过 MQTT 传输协议上传到云端，进行数据分析及处理；
• 　　 云端分析处理完数据之后，反馈到终端应用，包括手机端及 PC 端等，让客户实时获取菜园农作物生长情况及远程管理；
• 　　 此外，数据到达终端之后，还可以提供实时监测功能、曲线图功能以及数据导出功能，让客户全方位的了解菜园的生长情况。

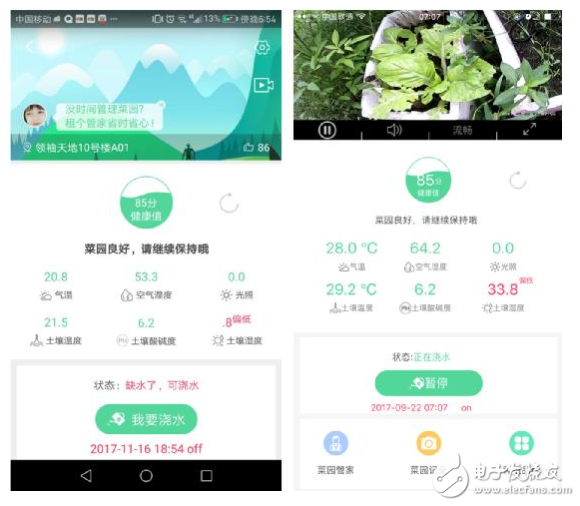

　　图示5：智慧菜园手机端

　　nRuff 5110智能网关：软件定义硬件

　　Ruff 5110智能网关是一款可以由软件定义的通用型工业物联网网关，拥有丰富的工业驱动库，可以覆盖工业自动化、能源采集、光伏运维、智慧农业、智能环测等众多物联网场景，用户只需安装不同的软件就可以实现不同场景的应用，此外还提供丰富的二次开发接口，用户只需使用JavaScript语言就可以实现对硬件设备的二次开发。

　　与传统的工业网关相比，Ruff 5110具备以下特性： (责任编辑：admin)
