3、交换机接口出入数据处理过程

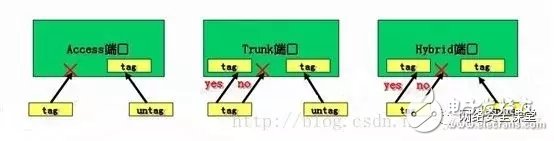

3-1、端口接收报文时的处理：

Acess端口收报文：

收到一个报文，判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有则直接丢弃（缺省）

trunk端口收报文：

收到一个报文，判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有判断该trunk端口是否允许该 VLAN的数据进入：如果允许则报文携带原有VLAN标记进行转发，否则丢弃该报文。

hybrid端口收报文：

收到一个报文，判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有则判断该hybrid端口是否允许该VLAN的数据进入：如果可以则转发，否则丢弃。

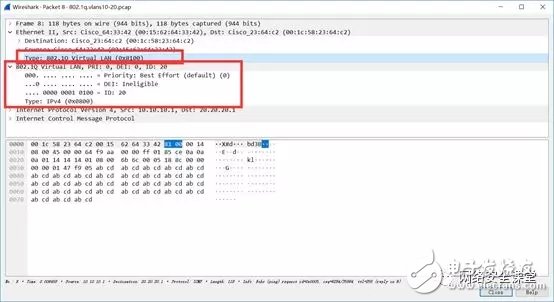

备注：PVID为Port-base Vlan ID，也就是端口的虚拟局域网ID号，关系到端口收发数据帧时的VLAN TAG 标记。

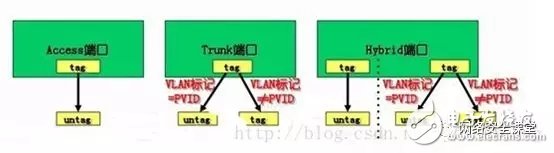

3-2、端口发送报文时的处理

Acess端口发报文：

将报文的VLAN信息剥离，直接发送出去

trunk端口发报文：

比较端口的PVID和将要发送报文的VLAN信息，如果两者相等则剥离VLAN信息，再发送，否则报文将携带原有的VLAN标记进行转发。

hybrid端口发报文：

判断该VLAN在本端口的属性

如果是untag则剥离VLAN信息，再发送，如果是tag则比较端口的PVID和将要发送报文的VLAN信息，如果两者相等则剥离VLAN信息，再发送，否则报文将携带原有的VLAN标记进行转发。

4、示例讲解

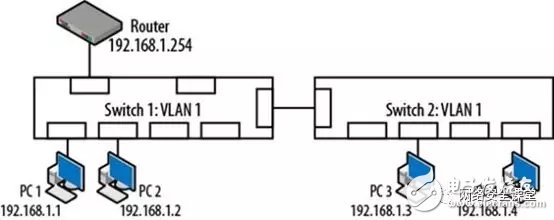

多交换机的情况下，VLAN是怎么工作的呢？下图所示的这种情况，两个交换机VLAN相同，都是默认VLAN 1，即两个交换机之间的联系同在VLAN 1之内。路由器是所有节点的出口。

这时单播，多播和广播数据自由传输，所有节点属于同一IP地址。这时节点之间的通信不会有问题，因为交换机的SAT显示它们在同一VLAN。
