元器件 装配时引脚尽量短些,以减少分布电容。CD9088是双列扁平集成电路,直接焊接在印刷电路铜泊上,焊接前先认准CD9088的引脚并与印刷电路上的脚序
元器件装配时引脚尽量短些,以减少分布电容。CD9088是双列扁平集成电路,直接焊接在印刷电路铜泊上,焊接前先认准CD9088的引脚并与印刷电路上的脚序号对应对准,然后小心焊接,防止脚间搭锡,其它元器件则焊接在印刷电路板的元件面。L1、L2两只线圈在焊接时要相互垂直,以减少相互电路间的影响,L1线圈在焊接时尽量不要使其变形,以免改变电感量。SB1、SB2可以焊接在印刷电路板上,也可以安装在外壳上,再用引线接通,但引线要尽量短。耳机插座选用立体声的,以配合目前市面上的立体声耳机。元器件焊接完成后,最好用高频石蜡将L1、L2及附近的元片电容固定一下,以提高接收频率的稳定性。但不要采用一般蜡烛油固定,以免加大损耗,降低接收灵敏度。所有元器件安装好并检查无误后就可以进行调试。电路不接耳机时的电流消耗约为5mA,最大音量收听时总耗电为15mA左右。

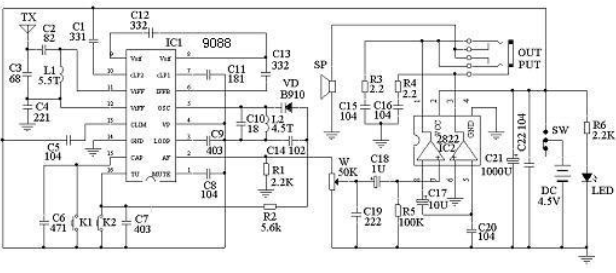

cd9088电路原理及调试方法 基于CD9088的收音机电路图

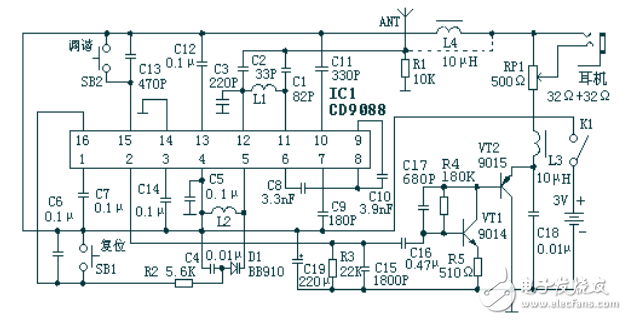

cd9088电路原理及调试方法 基于CD9088的收音机电路图

调试方法:

调试方法很简单,即调整线圈L2的匝间疏密程度来调整收音机接收频率的范围。如果频率高端的电台收不到,可以把线圈拉开一点;如果频率低端的电台收不到,可以把线圈夹紧一点。以下分别介绍二个简单的业余调试方法。

1.采用二节新电池组成3V电池组,使用一只1KΩ阻值的多圈电位器并接在3V电池组上,将电位器接电池组负极的一个端点脚接收音机的地线,将电位器的中心滑动接脚接到CD9088的16脚上,然调试收音机的频率覆盖,将输出到16脚的直流调试电压调到比收音机所用的电源电压值低0.1V,然拨动振荡线圈L2的间距即调节其电感量使收音机收到频率低端88MHz左右的电台信号,然后再把直流调试电压调到比收音机所用的电源电压值低1.6V的电压值附近,应能收到频率高端108MHz左右的电台信号。如不能收到108MHZ左右的电台信号,则可以拨开些L2线圈的间距来微调频率覆盖范围。可细心重复调整频率覆盖范围几次,调好后,去掉电池组直流调试电源,即整机调试完毕。这时该机接收频率应在88~108MHz范围。

如果本地无接近频率低端和频率高端的调频电台信号,可按下面方法先计算出能接收到的调频电台信号频率的近似直流调试电压V△。然后以该V△电压进行频率调试。
         V△= VH.(f-fL)/(fH-fL)    (责任编辑:admin)
